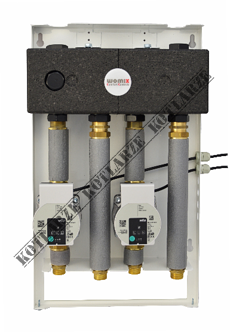

Zestaw MIX-BOX 4 z pompami Wilo Yonos Para 15/6

  • szt.
  • Cena brutto: 3 336,00 zł 2 712,20 zł
  • Niedostępny



System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym. Może obsługiwać maksymalnie trzy obiegi grzewcze. Obiegi grzewcze mogą być pompowe lub pompowo mieszające z zaworem mieszającym obrotowym lub termostatycznym. Grupy pompowe są wyposażone w pompę WILO typu Yonos Para lub Grundfos UPM3 Auto L 15-70. Szafka systemu MIX-BOX wykonana jest w wersji naściennej.


Dane techniczne

Materiał rozdzielacza: stal

Materiał grup pompowych: mosiądz Ms 58

Izolacja rozdzielacza: EPP czarna 40 g/l

Maks. temperatura: 110 St. C

Maks. ciśnienie pracy: 6 bar

Napięcie zasilania pomp: 230 VAC, 50 Hz

Zakres temp. pracy mieszacza termostat.: 20 - 45 St. C.



Gotowe wersje systemu MIX-BOX



Zestaw MIX-BOX 1 - zestaw 2 obiegów grzewczych w tym jeden z zaworem mieszającym obrotowym i siłownikiem elektrycznym



Typ

Nr artykułu

Zestaw MIX-BOX 1 z grupami
SA 83 i SMT 83 z pompami
WILO Yonos Para 15/6
604102
Zestaw MIX-BOX 1 z grupami
SA 83 i SMT 83 z pompami
Grundfos UPM3 AUTO L 15-70
604121



Zestaw zawiera:
1. Szafkę naścienną P2 (art. nr: 604003)
2. Rozdzielacz CX 2F (art. nr: 604012)
3. Grupę SA 83 MIX-BOX 20 z Yonos Para (art. nr: 604062)
    lub Grupę SA 83 MIX-BOX 20 z UPM3 (art. nr: 604065)
4. Grupę SMT 83 MIX-BOX 20 z Yonos Para (art. nr: 604082)
    lub Grupę SMT 83 MIX-BOX 20 z UPM3 (art. nr: 604085)



Zestaw MIX-BOX 2 - zestaw 2 obiegów grzewczych w tym jeden z zaworem mieszającym termostatycznym



Typ

Nr artykułu

Zestaw MIX-BOX 2 z grupami
SA 83 i SMTC 83 z pompami
WILO Yonos Para 15/6
604104
Zestaw MIX-BOX 2 z grupami
SA 83 i SMTC 83 z pompami
Grundfos UPM3 AUTO L 15-70
604123



Zestaw zawiera:
1. Szafkę naścienną P2 (art. nr: 604003)
2. Rozdzielacz CX 2F (art. nr: 604012)
3. Grupę SA 83 MIX-BOX 20 z Yonos Para (art. nr: 604062)
    lub Grupę SA 83 MIX-BOX 20 z UPM3 (art. nr:604065)
4. Grupę SMTC 83 MIX-BOX 20 z Yonos Para (art. nr: 604072)
    lub Grupę SMTC 83 MIX-BOX 20 z UPM3 (art. nr: 604075)




Zestaw MIX-BOX 3 - zestaw 2 obiegów grzewczych z zaworami mieszającymi obrotowymi i siłownikami elektrycznymi



Typ

Nr artykułu

Zestaw MIX-BOX 3 z 2 grupami
SMT 83 z pompami
WILO Yonos Para 15/6
604106
Zestaw MIX-BOX 3 z 2 grupami
SMT 83 z pompami
Grundfos UPM3 AUTO L 15-70
604125



Zestaw zawiera:
1. Szafkę naścienną P2 (art. nr: 604003)
2. Rozdzielacz CX 2F (art. nr: 604012)
3. Grupę SMT 83 MIX-BOX 20 z Yonos Para (art. nr: 604082)
    lub Grupę SMT 83 MIX-BOX 20 z UPM3 (art. nr: 604085)
4. Grupę SMT 83 MIX-BOX 20 z Yonos Para (art. nr: 604082)
    lub Grupę SMT 83 MIX-BOX 20 z UPM3 (art. nr: 604085)





Zestaw MIX-BOX 4 - zestaw 2 obiegów grzewczych bez mieszaczy





Typ

Nr artykułu

Zestaw MIX-BOX 4 z 2 grupami
SA 83 z pompami
WILO Yonos Para 15/6
604108
Zestaw MIX-BOX 4 z 2 grupami
SA 83 z pompami
Grundfos UPM3 AUTO L 15-70
604127



Zestaw zawiera:
1. Szafkę naścienną P2 (art. nr: 604003)
2. Rozdzielacz CX 2F (art. nr: 604012)
3. Grupę SA 83 MIX-BOX 20 z Yonos Para (art. nr: 604062)
    lub Grupę SA 83 MIX-BOX 20 z UPM3 (art. nr: 604065)
4. Grupę SA 83 MIX-BOX 20 z Yonos Para (art. nr: 604062)
    lub Grupę SA 83 MIX-BOX 20 z UPM3 (art. nr: 604065)





Zestaw MIX-BOX 5 - zestaw 2 obiegów grzewczych z zaworami mieszającymi termostatycznymi



Typ

Nr artykułu

Zestaw MIX-BOX 5 z 2 grupami
SMTC 83 z pompami
WILO Yonos Para 15/6

604110
Zestaw MIX-BOX 5 z 2 grupami
SMTC 83 z pompami
Grundfos UPM3 AUTO L 15-70
604129



Zestaw zawiera:
1. Szafkę naścienną P2 (art. nr: 604003)
2. Rozdzielacz CX 2F (art. nr: 604012)
3. Grupę SMTC 83 MIX-BOX 20 z Yonos Para (art. nr: 604072)
    lub Grupę SMTC 83 MIX-BOX 20 z UPM3 (art. nr: 604075)
4. Grupę SMTC 83 MIX-BOX 20 z Yonos Para (art. nr: 604072)
    lub Grupę SMTC 83 MIX-BOX 20 z UPM3 (art. nr: 604075)



Części systemu MIX-BOX

Szafka montażowa dla systemu MIX-BOX - wersja naścienna P

Materiał blacha galwanizowana. Zamknięcie szafki malowane proszkowo - kolor biały RAL 9010.

Wymiary szafki P2 na dwa obiegi grzewcze: 590x350x190 (wysokość / szerokość / głębokość).

Wymiary szafki P3 na trzy obiegi grzewcze: 590x510x190 (wysokość / szerokość / głębokość).







Typ

Nr artykułu

Szafka naścienna P2
dla 2 obiegów grzewczych
604003
Szafka naścienna P3
dla 3 obiegów grzewczych
604002



Rozdzielacz 2- lub 3-obwodowy CX



Rozdzielacz CX  wykonany jest z pomalowanej na czarno stali i zaizolowany izolacją. Wyposażony jest w mini zwrotnicę hydrauliczną która za pomocą śruby zaślepiającej może być otwarta (patrz rysunek).



Typ

Nr artykułu

Rozdzielacz CX 2F
dla 2 obiegów grzewczych
604012
Rozdzielacz CX 3F
dla 3 obiegów  grzewczych
604011





MINI Zwrotnica hydrauliczna

Schemat przepływu pomiędzy zasilaniem i powrotem





Grupa pompowa SA 83 MIX-BOX 20



Grupa pompowa SA 83 MIX-BOX 20 bez zaworu mieszającego wyposażona jest w zawór zwrotny, kpl. zaizolowanych rur podłączeniowych i w pompę firmy Wilo.



Moc grzewcza: max. 30,2 kW ( ΔT 20°C)



Typ

Nr artykułu

Grupa pompowa SA 83 MIX-BOX 20
z pompą Yonos Para 15/6
604062
Grupa pompowa SA 83 MIX-BOX 20
z pompą Grundfos UPM3 Auto L 15-70
604065



Grupa pompowa SMT 83 MIX-BOX 20







Grupa pompowa SMT 83 MIX-BOX 20 wyposażona jest w 3-drogowy obrotowy zawór mieszający MIX M 3-20M - 6,3, zawór zwrotny, kpl. zaizolowanych rur podłączeniowych, siłownik zaworu mieszającego MP 10-230/140 z adapterem A101 (230 VAC, 3-punkt., 140 sek./90St.) i w pompę firmy Wilo.



Moc grzewcza: max. 22,4 kW ( ΔT 20°C)



Typ

Nr artykułu

Grupa pompowa SMT 83 MIX-BOX 20
z pompą Yonos Para 15/6
604082
Grupa pompowa SMT 83 MIX-BOX 20
z pompą Grundfos UPM3 Auto L 15-70
604085



Grupa pompowa SMTC 83 MIX-BOX 20



Grupa pompowa SMTC 83 MIX-BOX 20 wyposażona jest w 3-drogowy termostatyczny  zawór mieszający typu MIX THERM (DN 20, zakres regulacji 20-45 °), zawór zwrotny, kpl. zaizolowanych rur podłączeniowych  i w pompę firmy Wilo.


Moc grzewcza: max. 12,6 kW ( ΔT 20°C)



Typ

Nr artykułu

Grupa pompowa SMTC 83 MIX-BOX 20
z pompą Yonos Para 15/6
604072
Grupa pompawa SMTC 83 MIX-BOX 20
z pompą Grundfos UPM3 Auto L 15-70
604075



Zwrotnica hydrauliczna CPN MIX-BOX wykonana została ze stali. Fabrycznie wyposażona jest w izolację, tulejkę nurnikową 1/2" do czujnika temperatury, odpowietrznik automatyczny 3/8" z zaworem stopowym 1/2".

Zwrotnica CPN MIX-BOX wyprodukowana została dla zapewnienia pełnej regulacji systemu MIX-BOX.

Dane techniczne

Materiał zwrotnicy: stal ST 37.1

Izolacja zwrotnicy: EPP czarna 40 g/l

Maks. temperatura: 110 St. C

Maks. przepływ: 1,7 m3/h

Maks. ciśnienie pracy: 6 bar
