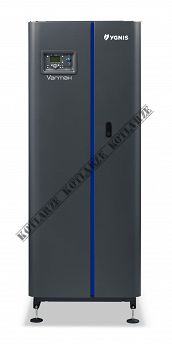

YGNIS VARMAX 120

Kocioł kondensacyjny o dużej pojemności wodnej do zastosowań komercyjnych.

  • Model: VARMAX 120
  • Moc grzewcza: 120 kW
  • Paliwo: gaz ziemny / propan
GWARANCJA
5 lat
UMÓW
MONTAŻ

Kocioł kondensacyjny do zastosowań komercyjnych Ygnis VARMAX 120

Kotły YGNIS VARMAX posiadają możliwość demontażu elementów obudowy oraz przyłączy hydraulicznych i kominowych. Zapewnia to dużą elastyczność i ułatwiony montaż w pomieszczeniach kotłowni z ograniczonym dostępem.

YGNIS VARMAX 120

  • Wymiennik ciepła wykonany ze stali nierdzewnej
  • Modulacja mocy od 20%
  • Zoptymalizowana kondensacja dzięki podłączeniu 2- lub 3-rurowemu
  • Zasilanie: Gaz ziemny lub propan
  • Koncepcja Hydrostable: prosta instalacja niewymagająca konieczności stosowania sprzęgła hydraulicznego ani pompy kotłowej
  • Łatwa konserwacja dzięki dostępowi z trzech stron kotła
  • Zintegrowane oświetlenie wewnętrzne oraz schodki serwisowe
  • Duża pojemność wodna – niskie opory przepływu oraz odporność na zanieczyszczenia

Wydajność

  • Wymiennik ciepła posiada komorę pierwotną i wtórną, każda z dedykowanym podłączeniem powrotnym
  • Zoptymalizowana praca w trybie kondensacji oraz redukcja zużycia gazu
  • Sprawność nominalna nawet do 109,1%

Łatwość instalacji

  • Opatentowana koncepcja HYDROSTABLE pozwala zredukować osprzęt kotłowni
  • Ułatwiona konserwacja dzięki prostemu dostępowi do komory spalania
  • Zintegrowana pompa obiegowa zapewniająca optymalną temperaturę w całej objętości kotła

Schemat kotła

  1. Pompa obiegu wewnętrznego
  2. Panel sterowania
  3. Palnik z mieszaniem wstępnym
  4. Izolacja wymiennika ciepła
  5. Zawór spustowy
  6. Przyłącze zasilanie instalacji
  7. Wlot powietrza do spalania
  8. Dopływ gazu
  9. Przyłącze powrotu – obieg wysokotemperaturowy
  10. Wtórny wymiennik ciepła
  11. Pierwotny wymiennik ciepła
  12. Przyłącze wylotu spalin
  13. Przyłącze powrotu – obieg niskotemperaturowy
  14. Drzwiczki dostępu do syfonu kondensatu
  15. Nóżki poziomujące
Dane techniczne
Opis Jednostka YGNIS VARMAX
120 140 180 225 275 320 390 450 525 600
Charakterystyka konstrukcji
Znamionowa moc grzewcza przy 80/60°C (Pn) kW 117 136 175 219 268 312 381 439 513 586
Znamionowa moc grzewcza przy 50/30°C kW 127 148 191 238 290 338 415 478 558 637
Minimalny zakres modulacji % 23 20 24 19 24 21 22 19 23 20
Sprawność kotła w odniesieniu do wartości opałowej, przy 100% obciążenia i przy parametrach 80/60 °C % 97.7 97.7 97.6 97.6 97.9 97.9 97.8 97.8 97.8 97.8
Sprawność kotła w odniesieniu do wartości opałowej, przy 30% obciążenia i temperaturze powrotu 30 °C % 108.8 108.8 109.1 109.1 108.9 108.9 108.9 108.9 108.9 108.9
Straty postojowe (ΔT=30K) W 182 182 213 213 259 259 311 311 461 461
Zużycie gazu przy Pn (G20) m3/h 12.7 14.81 19.05 23.81 29.1 33.86 41.3 47.6 55.6 63.5
Zużycie gazu przy Pn (Propan G31) m3/h 4.91 5.73 7.36 9.21 11.25 13.09 - - - -
Waga kg 340 340 393 393 502 502 592 592 800 800
Spalanie
Klasa emisji NOx (ErP) 6 6 6 6 6 6 6 6 6 6
Emisja NOx zgodnie z normą EN 15502-1 (w odniesieniu do ciepła spalania) (ErP) mg/kWh 27 27 27 27 36 36 32 32 50 50
Maksymalne natężenie przepływu spalin bez kondensacji kg/h 8,8 < % CO2 < 9,2
% CO2 Min - Maks G20 % 8,3 < % CO2 < 8,7
Charakterystyka elektryczna
Zużycie energii przy Qn W 204 311 179 320 238 352 480 660 697 960
Moc eletryczna przy natężeniu przepływu (ΔT=20K) W 91 91 53 53 173 173 190 190 236 246
Moc elektryczna przy zerowym obciążeniu grzewczym W 5 5 5 5 5 5 5 5 7 7
Charakterystyka hydrauliczna
Straty ciśnienia przy natężeniu przepływu (ΔT=20K) (wymiennik + skraplacz) mbar 60 75 57 81 82 118.5 77 97 86 107
Maks. ciśnienie robocze bar 6
Pojemność wodna L 116 116 151 151 239 239 287 287 420 420
Nominalny przepływ (ΔT=20K) m3/h 5.0 5.8 7.5 9.4 11.5 13.4 16.4 18.9 22.1 25.2
Maksymalny przepływ (ΔT=10K) m3/h 10.0 11.6 15.0 18.8 23.0 26.8 32.8 37.8 44.1 50.4
Minimalna temperatura pracy °C 22 22 24 24 20 20 23 23 23 22
Wymiary Ygnis VARMAX
YGNIS VARMAX
120 140 180 225 275 320 390 450 525 600
Wymiar A (mm) 1590 1590 1840 1840 1937 1937 2083 2083 2076 2076
Wymiar B (mm) 734 734 734 734 812 812 912 912 1161 1161
Wymiar C (mm) 1172 1172 1194 1194 1320 1320 1369 1369 1588 1588

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
