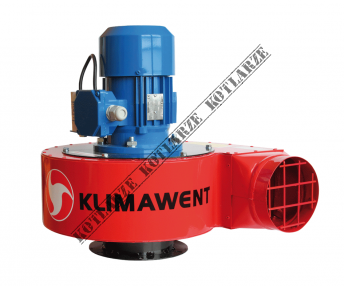

WPA-11-E-3-N

  • Model: WPA-11-E-3-N
  • Obroty synchroniczne [l/min]: 3000
  • Wydatek maksymalny [m3/h]: 8050
  • Napięcie [V]: 3x400
  • Moc silnika [kW]: 5.5
  • Stopień ochrony silnika: IP 54
  • Poziom ciśnienia akustycznego z odległości 1m [dB(A)]: 97/88
  • Poziom ciśnienia akustycznego z odległości 5m [dB(A)]: 83/74
  • Podciśnienie maksymalne [Pa]: 2950
  • Masa [kg]: 64
UMÓW
MONTAŻ

Zastosowanie wentylatora

  • montaż wewnątrz pomieszczenia
  • szczególnie instalacje o znacznych oporach przepływu, np. odciągi stanowiskowe, odsysacze spalin, skomplikowane instalacje nawiewne i wywiewne
  • współpraca z urządzeniami filtrowentylacyjnymi
  • przegłaczanie powietrza o temperaturze do 60°C i zapyleniu nie większym niż 0.3g/m3, bez zanieczyszczeń lepkich, żrących lub stwarzających zagrożenie wybuchem
Główne tryby pracy klimatyzacji

Właściwości wentylatora

  • średniociśnieniowy wentylator promieniowy
  • spiralna obudowa stalowa
  • wirnik aluminiowy o profilowanych łopatkach
  • elektryczny silnik indukcyjny 230 V lub 400 V
  • zgodny z wymogami dyrektywy ErP 2009/125/WE

Elektrostatyczny filtr powietrza

Korzyści

  • wysoki spręż dyspozycyjny
  • typoszereg o szerokim zakresie parametrów
  • optymalny poziom ciśnienia akustycznego
  • możliwość regulacji wydajności przemiennikiem częstotliwości(dotyczy silników o napięciu 3x400 V)

Sterowanie poprzez Wi-Fi
Dane techniczne
Opis Jednostka Klimawent Wentylator Promieniowy
WPA-3-E-1-N WPA-3-E-3-N WPA-5-E-1-N WPA-5-E-3-N WPA-6-E-1-N WPA-6-E-3-N WPA-7-E-1-N WPA-7-E-3-N WPA-8-E-3-N WPA-9-E-3-N WPA-10-E-3-N WPA-11-E-3-N WPA-13-E-3-N
Obroty synchroniczne 1/min 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
Napięcie V 230 3x400 230 3x400 230 3x400 230 3x400 3x400 3x400 3x400 3x400 3x400
Moc silnika kW 0.25 0.25 0.37 0.37 0.75 0.75 1.1 1.1 1.5 2.2 3.0 5.5 7.5
Stopień ochrony silnika IP 54 54 54 54 54 54 54 54 54 54 54 54 54
Poziom ciśnienia akustycznego z odległości 1m [dB(A)] 78/70 78/70 76/67 76/67 83/75 83/75 86/74 86/74 88/78 91/82 91/87 97/88 99/90
Poziom ciśnienia akustycznego z odległości 5m [dB(A)] 64/56 64/56 62/53 62/53 69/61 69/61 72/60 72/60 74/64 77/68 77/67 83/74 85/76
Wydatek maksymalny [m3/h)] 1160 1160 1900 1900 2500 2500 3100 3100 3900 4500 6200 8050 10800
Podciśnienie maksymalne [Pa] 940 940 1250 1250 1700 1700 1800 1800 2050 2400 2450 2950 3300
Masa [kg] 12 12 16.5 16.5 21 21 23 23 29 36 50 64 85
WPA-3-E-1-N 804W00 3000 230 0,25 54 78/70 64/56 1160 940 12
WPA-3-E-3-N 804W14 3000 3x400 0,25 54 78/70 64/56 1160 940 12
WPA-5-E-1-N 804W01 3000 230 0,37 54 76/67 62/53 1900 1250 16,5
WPA-5-E-3-N 804W02 3000 3x400 0,37 54 76/67 62/53 1900 1250 16,5
WPA-6-E-1-N 804W03 3000 230 0,75 54 83/75 69/61 2500 1700 21
WPA-6-E-3-N 804W04 3000 3x400 0,75 54 83/75 69/61 2500 1700 21
WPA-7-E-1-N 804W05 3000 230 1,1 54 86/74 72/60 3100 1800 23
WPA-7-E-3-N 804W06 3000 3x400 1,1 54 86/74 72/60 3100 1800 23
WPA-8-E-3-N 804W07 3000 3x400 1,5 54 88/78 74/64 3900 2050 29
WPA-9-E-3-N 804W08 3000 3x400 2,2 54 91/82 77/68 4500 2400 36
WPA-10-E-3-N 804W09 3000 3x400 3,0 54 91/87 77/67 6200 2450 50
WPA-11-E-3-N 804W12 3000 3x400 5,5 54 97/88 83/74 8050 2950 64
WPA-13-E-3-N 804W13 3000 3x400 7,5 54 99/90 85/76 10800 3300 85
