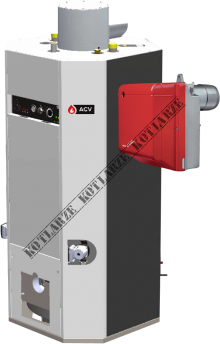

ACV HeatMaster 200 F

Dwufunkcyjny kocioł na olej opałowy. Połączenie konstrukcji "zbiornik w zbiorniku".

  • Model: Heatmaster 200 F
  • Moc grzewcza: 196kW
  • EAN: 5 400 891 032 497
UMÓW
MONTAŻ

Stojący kocioł HeatMaster® 200 F

  • Zasobnik ciepłej wody ze stali nierdzewnej.
  • Możliwość podłączenia obiegu centralnego ogrzewania.
  • Izolacja ze sztywnego poliuretanu.
  • Obieg czynnika grzewczego z wewnętrzną pompą mieszającą o wysokiej wydajności HEP, naczyniem wzbiorczym, zaworem bezpieczeństwa i presostatem ciśnienia wody.
  • Panel sterowniczy zawiera wyłącznik główny, programator dobowy c.w., ogranicznik temperatury bezpieczeństwa, termostat nastawny oraz termometr.

ACV HeatMaster® 200 F

Szybkie nagrzewanie wody
Szybka odbudowa
Wymagana mała ilość miejsca
Minimalne straty ciepła

Charakterystyka kotła

  • Stojący kocioł inwestycyjny HeatMaster F to doskonałe rozwiązanie dla przemysłu oraz wymagających zastosowań, zapewniające wysoką wydajność i niezawodność. Kocioł dwufunkcyjny sprosta nawet najbardziej wymagającym potrzebom.
  • HeatMaster F został zaprojektowany z myślą o zastosowaniach przemysłowych lub wymianie, dlatego posiada konstrukcję „zbiornik w zbiorniku” z własnym źródłem zasilania gazowego lub olejowego. To unikalne rozwiązanie pozwala na niezależne funkcjonowanie kotła, zapewniając niezawodność i wydajność w różnorodnych warunkach.
  • Kocioł HeatMaster F został wyposażony w zwiększoną powierzchnię ryflowaną. To umożliwia efektywną i szybką wymianę ciepła, co przekłada się na wysoką wydajność i oszczędność energii.
  • Dzięki innowacyjnym rozwiązaniom konstrukcyjnym, kocioł HeatMaster F nie wymaga stosowania anody magnezowej. To oznacza mniejsze koszty konserwacji i większą wygodę użytkowania.

Ekonomia

  • HeatMaster F daje elastyczność w wyborze palnika. Kocioł jest dostępny bez palnika, dając możliwość stosowania zewnętrznych palników gazowych i olejowych.
  • Komora spalania HeatMaster F jest całkowicie zanurzona w wodzie kotłowej, co zapewnia lepszy odbiór ciepła. Dzięki temu, kocioł działa wydajniej i skuteczniej.
  • Kocioł HeatMaster F jest wyposażony w zasobnik ciepłej wody użytkowej typu „zbiornik w zbiorniku”, wykonany ze stali nierdzewnej. To gwarantuje dostęp do dużej ilości ciepłej wody o wysokiej wydajności. Bez względu na potrzeby, możesz polegać na niezawodnym dostarczaniu ciepłej wody.

Schemat kotła

  1. Wylot spalin poziomy
  2. Tuleja pomiarowa z czujnikiem c.w.u.
  3. Wylot ciepłej wody użytkowej
  4. Kanały spalin
  5. Zasobnik c.w.u. ze stali nierdzewnej
  6. Zbiornik zewnętrzny ze stali węglowej
  7. Komora spalania
  8. Pianka izolacyjna
  9. Drzwi kotła
  10. Pompa mieszająca (2x)
  11. Presostat
  12. Automatyczny odpowietrznik
  13. Wlot zimnej wody + rurka wgłębna
  14. Zasilanie obiegu c.o.
  15. Powrót obiegu c.o.
  16. Naczynie przeponowe c.o. (x4)
Dane techniczne
Opis Jednostka HeatMaster®
200 F
Paliwo olej opałowy
Moc cieplna w paliwie - PCI kW 196
Maksymalna nominalna moc cieplna kW 180
Sprawność przy mocy maksymalnej % 92
Pojemność zasobnika c.w.u. L 400
Podłączenia obiegu c.o. Ø 2"
Podłączenia obiegu c.w.u. Ø 2"
Podłączenia do komina mm 250
Spadek ciśnienia hydraulicznego kotła przy Δt = 20°C mbar 190
Podłączenie do komina mm 250
Waga - pusty kg 655
Maksymalna temperatura pracy °C 87
Maksymalne ciśnienie pracy - obieg c.w.u. bar 8,6
Maksymalne ciśnienie pracy - obieg c.o. bar 3
Napięcie zasilania V 230
Ochrona IP 30
Pobór mocy W 815
Ochrona IP 30
WYDAJNOŚĆ CIEPŁEJ WODY (Warunki pracy: czynnik grzewczy 90°C, zimna woda 10°C)
Wydajność szczytowa przy 40°C L/10’ 1675
Wydajność pierwszej godziny przy 40°C L/60’ 5976
Wydajność ciągła przy 40°C L/h 5161
Wymiary ACV Heatmaster - przód

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
