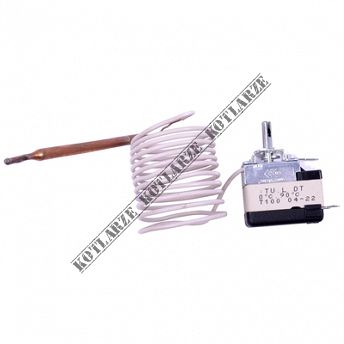

ACV Delta - Termostat temperatury kotła 90° (Uniwersalny)

Oryginalna, nowa część do kotłów ACV

Termostat temperatury kotła 90 °C stosowany w serii ACV Delta / Delta Pro / Delta Performance pełni rolę zabezpieczenia temperaturowego pierwszego stopnia. Jego zadaniem jest przerwanie pracy palnika, gdy temperatura wody w obiegu pierwotnym osiągnie wartość graniczną 90 °C, zapobiegając przegrzewaniu kotła i instalacji.

Opis i funkcja

Termostat 90 °C jest standardowym zabezpieczeniem temperaturowym w wielu kotłach ACV.
Odpowiada za:

  • wyłączenie palnika przy zbyt wysokiej temperaturze wody,

  • stabilizację pracy kotła podczas długotrwałego obciążenia,

  • ochronę wymiennika kotła przed przegrzaniem,

  • współpracę z elektroniką sterującą jako „limit safety thermostat”.

W kotłach ACV Delta element ten pełni rolę zabezpieczenia operacyjnego – działa szybciej niż termostat bezpieczeństwa (zwykle 103–105 °C).

echy techniczne

Typowe parametry termostatu 90 °C stosowanego w ACV:

  • Temperatura zadziałania: 90 °C

  • Rodzaj: termostat bimetaliczny

  • Funkcja: odcięcie palnika

  • Powrót: automatyczny (samoczynny)

  • Montaż: na wcisk lub na gwint, zależnie od wersji Delta

W odróżnieniu od termostatu bezpieczeństwa resetowanego ręcznie (węższy zakres, 103-105 °C), wersja 90 °C po ochłodzeniu automatycznie przywraca pracę kotła.

Objawy uszkodzenia

  • częste, nieuzasadnione wyłączanie kotła,

  • brak reakcji palnika mimo zapotrzebowania na ciepło,

  • brak sygnału z termostatu przy zbliżaniu się do 90 °C,

  • przegrzewanie się kotła – temperatura rośnie powyżej 90 °C bez wyłączenia palnika.

Awaria tego elementu może prowadzić do przeciążenia wymiennika oraz nadmiernego zużycia innych zabezpieczeń termicznych.

Wskazówki serwisowe

  1. Odłącz zasilanie przed demontażem.

  2. Sprawdź poprawność styku termostatu z powierzchnią wymiennika.

  3. Przed wymianą upewnij się, że odpowiadający mu model ma identyczną temperaturę zadziałania (90 °C).

  4. Po montażu przeprowadź test nagrzewania i monitoruj reakcję termostatu.

  5. W przypadku częstych wyłączeń – skontroluj pompę c.o., przepływ instalacji i drożność wymiennika, ponieważ termostat może reagować prawidłowo na zbyt wysoką temperaturę.

Pasuje do urządzeń
  • [00600301] ET-X 05 230V mono
  • [02150201] IG 24
  • [06202801] HB 130 orange
  • [04600301] Delta Performance 55
  • [03102701] Delta G 25 BF Propane
  • [00081501] TER 136,8 kW 380V + N
  • [06252101] GL 240
  • [00079301] TER 216 kW 380V + N
  • [01140305] DELTA 45 PLUS
  • [00080401] TER 57,6 kW 380V + N
  • [06254101] IG 100
  • [786817] HEATMASTER 100 N V15
  • [06606101] N HR Special water tank
  • [01507001] Delta F 30 BF duplex
  • [02231301] Delta Comfort 45
  • [01618301] HeatMaster 200 F
  • [00080101] TER 36 kW 380V + N
  • [02231401] Delta Comfort 55
  • [00079501] TER 230,4 kW 380V + N
  • [01501407] Delta F 25 Duplex
  • [07234701] HRE 501
  • [02242201] Delta G 30 HRN
  • [04609901] HeatMaster 60 N
  • [00079701] TER 244,8 kW 380V + N
  • [N-BNE old lists] N-BNE old lists
  • [02101901] Delta GB 30 HRN
  • [01131001] BNE 3
  • [01119701] Compact Unit N2 RB0
  • [02830740] GN 72
  • [00080901] TER 93,6 kW 380V + N
  • [00081901] TER 165,6 kW 380V + N
  • [00621301] ETS 15 Tri-N
  • [07235701] HLE 210
  • [01112701] N1 (2001)
  • [01130501] N1 (2002)
  • [06405701] HR 321 duplex blue
  • [02102701] Delta G 25 BF
  • [786816] HEATMASTER 70 N V15
  • [02231201] Delta G 20 HRN
  • [04600301/237D0013] Delta Performance G55
  • [07235501] HLE 130
  • [784141] E-TECH P 201 V07
  • [01229701] Delta F 25 HR
  • [06252601] HR 271
  • [06202501] HB 160 orange
  • [00077201] ET 24
  • [00080001] TER 28,8 kW 380V + N
  • [A1004842] N2 eco
  • [00081101] TER 108 kW 380V + N
  • [786827] E-TECH W 22 TRI V15
  • [A1004841] N1 eco
  • [07235401] HLE 100
  • [784143] HEATER HOUSING N1 V13 FOR REPLACEMENT
  • [06402301] HB 3T 160 white
  • [02830540] GN 52
  • [02501801] Delta G 20 HRN Duplex
  • [06235101] HL 160
  • [02150501] IG E 24
  • [00079101] TER 201,6 kW 380V + N
  • [04600001] Delta Performance 25
  • [02150640] IG E 32
  • [01140101] Delta FB 21 HRN
  • [06251601] GL 160
  • [06234401] HRS1 501
  • [07235601] HLE 160
  • [784147] HEATER HOUSING BNE2 FOR REPLACEMENT BNE2
  • [01125501] Delta F 30 BF
  • [02830640] GN 62
  • [786818] HM200N V15 +CR+CHIMNEY
  • [06251401] GL 100
  • [02103001] Alfa G
  • [06254201] HR FB 300 Coil
  • [00081201] TER 115,2 kW 380V + N
  • [04600001/237D0063] Delta Performance G25
  • [01647701] BNE 1 (V13)
  • [01130601] N2 (2002)
  • [01140405] DELTA 25 PLUS
  • [786830] E-TECH W 36 TRI V15
  • [02152040] IG E 45
  • [00080501] TER 64,8 kW 380V + N
  • [01112601] N0 (2001)
  • [784142] N-MINI
  • [00079601] TER 237,6 kW 380V + N
  • [00621401] ETS 09 tri-N
  • [00080801] TER 86,4 kW 380V + N
  • [784144] HEATER HOUSING N2 V13 FOR REPLACEMENT
  • [01625801] N2C
  • [01140301] Delta FB 46 HRN
  • [04600101] Delta Performance 35
  • [02101801] Delta GB 25 HRN
  • [02103040] Alfa G
  • [00078801] TER 180 kW 380V + N
  • [06202701] HB 100 orange
  • [06402401] HB 3T 210 white
  • [02830840] GN 82
  • [00077101] ET 15
  • [786828] E-TECH W 09 TRI V15
  • [04600201] Delta Performance 45
  • [03103101] Delta G 25 BFE Propane
  • [04600101/237D0066] Delta Performance G35
  • [784139] E-TECH P 144 V07
  • [01229601] Delta F 35 HR
  • [03101101] Delta GP 30 HRN (Prop.)
  • [06234201] HRS1 301
  • [00079001] TER 194,4 kW 380V + N
  • [00079201] TER 208,8 kW 380V + N
  • [00081001] TER 100,8 kW 380V + N
  • [06234501] HRS2 501
  • [784138] E-TECH P 115 V07
  • [01130701] N3 (2002)
  • [00078101] ETS 15
  • [00081601] TER 144 kW 380V + N
  • [786812] DELTA PRO PACK 25 V15
  • [00081701] TER 151,2 kW 380V + N
  • [04647001] HeatMaster 200 N
  • [06251501] GL 130
  • [06402101] HB 3T 100 white
  • [784137] E-TECH P 57 V07
  • [784145] HEATER HOUSING N3 V13 FOR REPLACEMENT
  • [00078001] ETS 09
  • [01130801] BNE 1
  • [06405601] HR 321 duplex white
  • [A1002068] HeatMaster 30 N
  • [784161] DELTA PRO S 25
  • [00081401] TER 129,6 kW 380V + N
  • [02150301] IG 32
  • [00080701] TER 79,2 kW 380V + N
  • [06405901] HR 601 duplex white
  • [04646801] HeatMaster 70 N
  • [00082001] TER 172,8 kW 380V + N
  • [784146] HEATER HOUSING BNE1 FOR REPLACEMENT BNE1
  • [02231440] Delta Comfort 55
  • [01112801] N2 (2001)
  • [06235201] HL 210
  • [A1004843] N3 eco
  • [06235001] HL 130
  • [06204201] HR 271 DUPLEX
  • [06503001] HRS2 301 D
  • [06234301] HRS2 301
  • [07234601] HRE 301
  • [02151901] IG 45
  • [06202901] HB 240 orange
  • [01112901] N3 (2001)
  • [01140201] Delta FB 26 HRN
  • [02231101] Delta G 15 HRN
  • [03231301] Delta Comfort 45 Propane
  • [02242101] Delta G 25 HRN
  • [00079801] TER 252 kW 380V + N
  • [06402201] HB 3T 130 white
  • [786813] DELTA PRO PACK 45 V15
  • [00080201] TER 43,2 kW 380V + N
  • [06235301] HL 240
  • [00081301] TER 122,4 kW 380V + N
  • [06234901] HL 100
  • [00080301] TER 50,4 kW 380V + N
  • [06252001] GL 210
  • [00080601] TER 72 kW 380V + N
  • [02103101] Delta G 25 BFE
  • [01647801] BNE 2 (V13)
  • [07238401] HR BE 160
  • [00081801] TER 158,4 kW 380V + N
  • [03100701] Delta GP 15 HRN (Prop.)
  • [00079401] TER 223,2 kW 380V + N
  • [06402501] HB 3T 240 white
  • [00079140] TER 201,6 kW 380V - N
  • [00077001] ET 09
  • [784162] DELTA PRO S 45
  • [786829] E-TECH W 28 TRI V15
  • [06202601] HB 210 orange
  • [01166101] Delta F 45 HR
  • [04646901] HeatMaster 100 N
  • [00078901] TER 187,2 kW 380V + N
  • [786814] HEATMASTER 60 N V15
  • [01130901] BNE 2
  • [03231401] Delta Comfort 55 Propane
  • [786826] E-TECH W 15 TRI V15
  • [00078201] ETS 24
  • [07235801] HLE 240
  • [04600201/237D0065] Delta Performance G45
  • [784140] E-TECH P 259 V07
