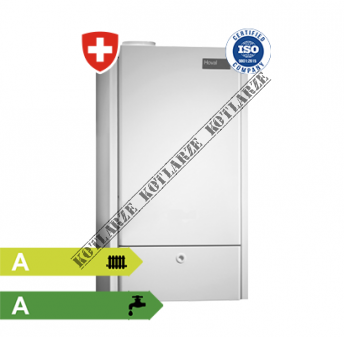

Kocioł gazowy Hoval TopGas Comfort 22 kW RS-OT 1-funkcyjny

  • MODEL: HOVAL TOPGAS COMFORT
  • STEROWNIK: RS-OT
  • MOC NOMINALNA: 22 kW
  • TYP: JEDNOFUNKCYJNY
  • WYMIARY (DŁxSZxGŁ):  820 x 489 x 410
  • KRAJ POCHODZENIA: SZWAJCARIA



Wysoce wydajna technologia kondensacji i niska emisja do środowiska
Aluminiowo - miedziowa konstrukcja wymiennika ciepła pozwala na zwiekszenie efektywności do 15% względem tradycyjnych kotłów
Wbudowany system sterowania z możliwością podłączenia do zewnętrznych sterowników inteligentnych pomieszczeń.
Projekt, montaż, uruchomienie oraz konserwacja wspierana i prowadzona przez firmę Hoval



Naścienne gazowe kotły kondensacyjne o mocy od 10 do 120 kW.

Oferują najnowocześniejsze ogrzewanie o niezawodnej jakości dzięki niezwykle wydajnej technologii kondensacyjnej. Nadają się do ogrzewania oraz podgrzewu ciepłej wody w budynkach mieszkalnych, domach, mieszkaniach, a nawet w miejscach o innym przeznaczeniu niemieszkalnym. Naścienne kotły gazowe Hoval mają długą żywotność dzięki wysokosprawnemu wymiennikowi ciepła ze zintegrowaną miedzianą wężownicą, który zapewnia czystą i bezawaryjną pracę bez ryzyka tworzenia się kamienia.



Zalety kotła gazowego HOVAL




Wymiennik ciepła wykonany z odpornego na korozję stopu aluminium ze zintegrowaną miedzianą wężownicą z wymuszonym przepływem, modulowanym, wstępnie mieszającym palnikiem powierzchniowym ze stali nierdzewnej.
Zawiera podstawowy panel sterowania kotła i sterownik RS-OT.
Wysokowydajna pompa, całkowicie obudowana, ze złączami przyłączeniowymi.

Charakterystyka:

- Naścienny gazowy kocioł kondensacyjny
- Technologia kondensacji
- Wymiennik ciepła wykonany z odpornego na korozję stopu aluminium ze zintegrowaną, miedzianą wężownicą; od strony spalin: aluminium od strony wody: miedź
- Wbudowane:

  • Palnik ze wstępnym mieszaniem z układem Venturi i palnik powierzchniowy
  • Automatyczny zapłon i czujnik jonizacyjny
  • Pompa o wysokiej wydajności z regulacją prędkości
  • Automatyczny, szybki odpowietrznik
  • Zawór bezpieczeństwa (3bary)
  • Manometr
  • Po jednym króćcu zasilania i powrotu dla obiegu grzewczego i wytwarzania ciepłej wody
  • Odprowadzanie spalin z urządzeniem do odprowadzania kondensatu z tworzywa sztucznego odpornego na korozję
  • Wanna kondensatu do odprowadzania wody włącznie z syfonem
  • Przełącznik ciśnienia wody
  • Ogranicznik temperatury spalin
  • Zawór przełączający, zawór przelewowy, zawór napełniający i spustowy, przyłącze do naczynia rozszerzalnościowego
  • Fabryczna nastawa na gaz ziemny „H”
  • Kocioł w pełnej obudowie z blachy stalowej lakierowanej na biało

- Podstawowy panel sterowania kotła G04

  • Automat palnikowy BIC335 do zapłonu i nadzoru palnika
  • Modulowana praca palnika
  • Włącznik główny „I/O”
  • Wyświetlacz pracy i zakłóceń
  • Regulacja wytwarzania ciepłej wody z czujnikiem lub wymogiem termostatycznym
  • Przyłącze max. 1 regulatora pokojowego lub 1 zdalna obsługa z czujnikiem pomieszczenia
  • Sterowanie zewnętrznym zaworem gazowym

- Wykonanie na życzenie Propan

- Sterownik RS-OT

  • Dla 1 obiegu grzewczego bez pracy mieszacza
  • Regulator pogodowy dla płynnej regulacji temperatury wody kotła
  • Ze zintegrowanym czujnikiem temperatury pomieszczenia montowanym w kotłowni lub pomieszczeniu mieszkalnym lub optymalnie montaż w panelu kotła.
  • Czujnik zewnętrzny
  • Czujnik zanurzeniowy (czujnik podgrzewacza wody)

- Zakres dostawy

  • Kompletnie zmontowany naścienny gazowy kocioł kondensacyjny
  • Sterownik pakowany osobno, montaż od strony konstrukcyjnej

Dane techniczne:

Opis Jednostka 10 16 22
Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny  kW 2,7-9,1 2,6-14,6 4,1-20,1
Nominalna moc grzewcza w temp. 50/30°C, gaz ziemny  kW 3,1-10,0 2,9-16,0 4,5-22,0
Nominalna moc grzewcza w temp. 80/60°C, propan  kW 4,8-9,1 5,8-14,6 7,7-20,1
Nominalna moc grzewcza w temp. 50/30°C, propan  kW 5,3-10,0 6,3-16,0 8,4-22,0
Obciążenie nominalne dla gazu ziemnego  kW 2,9-9,5 2,7-15,2 4,2-21,0
Obciążenie nominalne dla propanu   kW 5,0-9,5 6,0-15,2 8,0-21,0
Min./max. ciśnienie robocze, grzewcze (PMS)  bar 1/3 1/3 1/3
Maks. temperatura robocza (Tmax)  °C 85 85 85
Pojemność wodna kotła (V(H20))  l 1,4 1,7 2
Minimalna ilość wody obiegowej  l/h 180
Ciężar kotła (bez zawartości wody, włącznie z obudową)  kg 44 48 52
Sprawność kotła w temp. 80/60°C podczas pracy przy pełnym obciążeniu (NCV / GCV)  % 96,1/86,6 96,1/86,5 95,7/86,2
Sprawność kotła przy obciąż. częśc. 30% (EN 15502) (NCV / GCV)  % 105,9/95,4 106,0/95,5 106,1/95,6
Klasa wydajności energetycznej
- bez sterowania ηs % 88 88 89
- ze sterowaniem ηs % 90 90 91
- ze sterowaniem i czujnikiem pomieszczenia ηs % 92 92 93
Klasa NOx  (EN 15502) 6 6 6
Emisje tlenku azotu (EN 15502) (GCV) NOx  mg/kWh 6,3 18,9 23,4
Zawartość CO2 w spalinach moc maks./min.  % 8,8/9,0 8,8/9,0 8,8/9,0
Straty ciepła w trybie czuwania  Wat 60 80 95
Ciśnienie dynamiczne gazu min./maks.
- Gaz ziemny E/LL mbar 17,4-50 17,4-50 17,4-50
- Propan mbar 37-50 37-50 37-50
Zużycie gazu przy 15 °C/1013 mbar:
- Gaz ziemny E (Wo ' 15,0 kWh/m3) NCV ' 9,97 kWh/m3  m3/h 0,29-0,95 0,27-1,52 0,42-2,11
- Gaz ziemny LL (Wo ' 12,4 kWh/m3) NCV ' 8,57 kWh/m3  m3/h 0,34-1,11 0,32-1,77 0,49-2,45
 - Propan 2 (NCV ' 25,9 kWh/m3)  m3 /h 0,19-0,37 0,23-0,59 0,31-0,81
Napięcie robocze  V/Hz 230/50 230/50 230/50
Min./maks. zakres poboru mocy elektr. (włącznie z pompą)  Wat 18/47 18/69 18/88
Czuwanie  Wat 7 7 7
Stopień ochrony (IP)  IP 40 40 40
Dopuszczalna temperatura otoczenia podczas pracy  °C 5-40 5-40 5-40
Poziom mocy akustycznej - Hałas podczas grzania (EN 15036 cz. 1) (doprowadzanie powietrza z kotłowni)  dB(A) 46 51 54
Ilość kondensatu (gaz ziemny) przy 50/30 °C  l/h 0,9 1,4 2
Wartość pH kondensatu  ok. 4,2 4,2 4,2
Typ konstrukcji  B23, C13(x), C33(x), C53(x), C63(x)
Wartości do obliczania komina
Klasa temperaturowa T 120 120 120
Strumień masowy spalin przy nominalnym obciążeniu cieplnym (na sucho) kg/h 14,4 23,1 31,9
Strumień masowy spalin przy najniższym obciążeniu cieplnym (na sucho) kg/h 4,4 4,1 6,3
Temperatura spalin przy mocy nominalnej i pracy 80/60°C  °C 65 71 68
Temperatura spalin przy mocy nominalnej i pracy 50/30°C  °C 51 54 52
Temperatura spalin przy najniższym nominalnym obciążeniu cieplnym i pracy 50/30 °C  °C 31 34 32
Maksymalna dopuszczalna Temperatura powietrza do spalania °C 50 50 50
Przepływ objętościowy powietrza do spalania Nm3/h 11,7 18,7 26,2
Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin Pa 75 75 75
Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa -50 -50 –50
Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin  Pa 75 75 75
Maksymalny ciąg/ podciśnienie na króćcu spalinowym  Pa -50 -50 -50



Uruchomienie:

Warunkiem gwarancji jest uruchomienie przez serwis Hoval lub autoryzowanego partnera Serwisowego Hoval.
