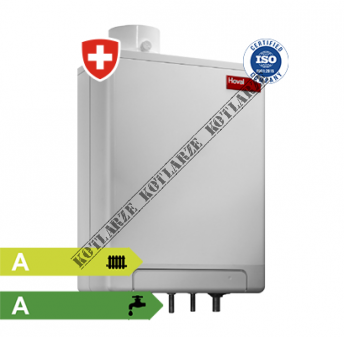

Kocioł gazowy Hoval TopGas Combi 26/23 kW RS-OT 2-funkcyjny

  • MODEL: HOVAL TOPGAS COMBI
  • STEROWNIK: RS-OT
  • MOC NOMINALNA C.O. : 23 kW
  • NOMINALNE OBCIĄŻENIE C.W.U. : 26 kW
  • TYP: DWUFUNKCYJNY
  • WYMIARY (DŁxSZxGŁ):  574x 460 x 240
  • KRAJ POCHODZENIA: SZWAJCARIA



Wysoce wydajna technologia kondensacji i niska emisja do środowiska
Aluminiowo - miedziowa konstrukcja wymiennika ciepła pozwala na zwiekszenie efektywności do 15% względem tradycyjnych kotłów
Wbudowany system sterowania z możliwością podłączenia do zewnętrznych sterowników inteligentnych pomieszczeń.
Projekt, montaż, uruchomienie oraz konserwacja wspierana i prowadzona przez firmę Hoval



Naścienne gazowe kotły kondensacyjne o mocy od 10 do 120 kW.

Oferują najnowocześniejsze ogrzewanie o niezawodnej jakości dzięki niezwykle wydajnej technologii kondensacyjnej. Nadają się do ogrzewania oraz podgrzewu ciepłej wody w budynkach mieszkalnych, domach, mieszkaniach, a nawet w miejscach o innym przeznaczeniu niemieszkalnym. Naścienne kotły gazowe Hoval mają długą żywotność dzięki wysokosprawnemu wymiennikowi ciepła ze zintegrowaną miedzianą wężownicą, który zapewnia czystą i bezawaryjną pracę bez ryzyka tworzenia się kamienia.



Zalety kotła gazowego HOVAL








Kotły TopGas® Combi i Classic to idealny wybór do mieszkań i małych domów. Zapewniają ekonomiczne ogrzewanie oraz podgrzew ciepłej wody dzięki wbudowanemu wymiennikowi ciepła z miedzianą wężownicą dla obiegu grzewczego, a w modelu Combi z drugą miedzianą wężownicą do ciepłej wody użytkowej. Kotły te są niezwykle kompaktowe i ciche oraz łatwe w montażu. Model kotła dwufunkcyjnego Combi nie wymaga zewnętrznego zasobnika, co czyni system jeszcze bardziej kompaktowym. Wbudowany wymiennik ciepła do c.w.u. zapewnia wymaganą ilość ciepłej wody. Podgrzewanie ciepłej wody przez wężownicę miedzianą odbywa się na zasadzie przepływu bez pompy cyrkulacyjnej, stąd niskie koszty. Obecność dwóch wężownic miedzianych pozwala na jednoczesną pracę kotła Combi do podgrzewu wody oraz ogrzewania. Zastosowanie wężownicy miedzianej gwarantuje higienicznie czystą pracę, bez ryzyka zanieczyszczenia, zapchania i osadzania się kamienia. Kotły TopGas® Classic i Combi są wyposażone we wbudowany wysokowydajny palnik ze wstępnym mieszaniem gazu i świeżego powietrza do spalania, wentylator inwertorowy z płynną modulacją mocy oraz w wydajną pompę obiegową. W kotle jest naczynie wzbiorcze oraz zestaw hydrauliczny z zaworami bezpieczeństwa dla łatwego podłączenia do instalacji grzewczej i sieci ciepłej wody. System kominowy jest współosiowy i umożliwia pracę niezależnie od powietrza w pomieszczeniu. Komin można poprowadzić bezpośrednio do ściany zewnętrznej lub podłączyć do pionowego komina lub szachtu.

Model Classic wymaga zewnętrznego zasobnika z wężownicą na ciepłą wodę użytkową, a odpowiednim modelem jest TopVal o pojemności 130 lub 160 litrów.

Dobrym rozwiązaniem systemowym w mieszkaniach i domach jednorodzinnych, zapewniającym maksymalny komfort mieszkania, jest połączenie gazowego kotła kondensacyjnego TopGas® i komfortowej wentylacji z rekuperacją Hoval HomeVent, która gwarantuje czyste powietrze przez całą dobę.

Wymiennik ciepła wykonany z odpornego na korozję stopu aluminium ze zintegrowaną miedzianą wężownicą z wymuszonym przepływem, modulowanym, wstępnie mieszającym palnikiem powierzchniowym ze stali nierdzewnej.
Zawiera podstawowy panel sterowania kotła i sterownik RS-OT.
Wysokowydajna pompa, całkowicie obudowana, ze złączami przyłączeniowymi.

Charakterystyka:

- Naścienny gazowy kocioł kondensacyjny
- Technologia kondensacji
- Wymiennik ciepła wykonany z odpornego na korozję stopu aluminium ze zintegrowaną, miedzianą wężownicą; od strony spalin: aluminium od strony wody: miedź
- Ciepła woda wytwarzana przy pomocy drugiej wężownicy wbudowanej w kocioł.
- Wbudowane:

  • wysokowydajna pompa
  • czujnik ciśnienia wody
  • odpowietrznik ręczny
  • ogranicznik temperatury spalin
  • Palnik powierzchniowy ze wstępnym mieszaniem ze stali szlachetnej modulowany z regulacją ilości mieszanki gazu/powietrza
  • Automatyczny zapłon
  • Czujnik jonizacyjny

-Gazowy naścienny kocioł kondensacyjny zamontowany w obudowie z blachy stalowej lakierowanej na biało

- Wykonanie na życzenie Propan

- Sterownik RS-OT

  • Dla 1 obiegu grzewczego bez pracy mieszacza
  • Regulator pogodowy dla płynnej regulacji temperatury wody kotła
  • Ze zintegrowanym czujnikiem temperatury pomieszczenia montowanym w kotłowni lub pomieszczeniu mieszkalnym lub optymalnie montaż w panelu kotła.
  • Czujnik zewnętrzny
  • Czujnik zanurzeniowy (czujnik podgrzewacza wody)

Brak możliwości montażu w panelu kotła!
Możliwa jedynie instalacja naścienna!

- Zakres dostawy

  • Kompletnie zmontowany naścienny gazowy kocioł kondensacyjny
  • Sterownik pakowany osobno, montaż od strony konstrukcyjnej

Dane techniczne:

Opis Jednostka 21/18 26/23 32/28
Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny  kW  5,4-17,8  6,9-22,8  7,1-26,3
Nominalna moc grzewcza w temp. 50/30 °C, gaz ziemny  kW  5,9-18,6  7,6-23,4  7,8-27,1
Nominalna moc grzewcza w temp. 80/60°C, propan)  kW  5,7-17,8  7,3-22,8  7,3-26,3
Nominalna moc grzewcza w temp. 50/30°C, propan)  kW  6,3-18,6  8,0-23,4  8,0-27,4
Obciążenie nominalne dla gazu ziemnego 1)  kW  5,6-18,7  7,1-23,7  7,2-27,3
Nominalne obciążenie cieplne ogrzewanie wody użytkowej, gaz ziemny 1)  kW  5,6-22,1  7,1-28,0  7,5-32,7
Obciążenie nominalne dla propanu)  kW  5,9-18,7  7,5-23,7  7,5-27,3
Min./max. ciśnienie robocze, grzewcze (PMS)  bar  1/3  1/3  1/3
Maks. temperatura robocza (Tmax)  °C 85 85 85
Pojemność wodna kotła (V(H20))  l 1,4 1,7 2
Opór przepływu kotła patrz schematy
Minimalna ilość wody obiegowej  l/h 180 180 180
Ciężar kotła (bez zawartości wody, włącznie z obudową)  kg 30 33 36
Sprawność kotła przy pełnym obciążeniu 80/60°C (NCV / GCV)  %  95,4/85,9  96,2/86,7  96,5/86,9
Sprawność kotła przy obciąż. częśc. 30% (EN 15502) (NCV / GCV)  %  107,1/96,5  107,9/97,2  108,5/97,7
Klasa wydajności energetycznej
bez sterowania ηs % 91 92 93
ze sterowaniem ηs % 93 94 95
ze sterowaniem i czujnikiem pomieszczenia ηs % 95 96 97
Klasa efektywności energetycznej, ogrzewanie wody użytkowej ηs  %  83 L  85 XL  85 XL
Klasa NOx  (EN 15502) 6 6 6
Emisje tlenku azotu (EN 15502) (GCV) NOx  mg/kWh 27 34 51
Zawartość CO2 w spalinach moc maks./min.  %  8,8/9,0  8,8/9,0  8,8/9,0
Straty ciepła w trybie czuwania  Wat 38 38 38
Ciśnienie dynamiczne gazu min./maks.
Gaz ziemny E/LL mbar  18-50  18-50  18-50
Propan mbar  25-50  25-50  25-50
Zużycie gazu przy 15 °C 1013 mba
Gaz ziemny E (Wo ' 15,0 kWh/m3)  m3/h  0,56-1,88  0,71-2,38  0,72-2,74
Gaz ziemny LL (Wo ' 12,4 kWh/m3 ) NCV ' 8,57 kWh/m3  m3/h  0,65-2,18  0,83-2,77  0,84-3,19
Propan (NCV ' 25,9 kWh/m3)  m3/h  0,23-0,72  0,29-0,92  0,29-1,05
Napięcie robocze  V/Hz  230/50  230/50  230/50
Min./maks. zakres poboru mocy elektr. (włącznie z pompą)  Wat  15/35  15/35  15/35
Czuwanie  Wat 2 2 2
Stopień ochrony (IP)  IP 44 44 44
Dopuszczalna temperatura otoczenia podczas pracy  °C  5-40  5-40  5-40
Poziom mocy akustycznej
Hałas podczas grzania (EN 15036 cz. 1) (doprowadzanie powietrza z kotłowni) dB(A) 45 45 45
Ilość kondensatu (gaz ziemny) przy 50/30°C  l/h 1,8 2,2 2,6
Wartość pH kondensatu  ok. 4,2 4,2 4,2
Typ konstrukcji B23 C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
System odprowadzania spalin
Klasa temperaturowa T 120 120 120
Strumień masowy spalin przy nominalnym obciążeniu cieplnym (na sucho) kg/h 31 39,3 45,3
Strumień masowy spalin przy najniższym obciążeniu cieplnym (na sucho) kg/h 8,4 10,6 10,8
Temperatura spalin przy mocy nominalnej i pracy 80/60 °C  °C 85 85 85
Temperatura spalin przy mocy nominalnej i pracy 50/30 °C  °C 64 64 64
Temperatura spalin przy najniższym nominalnym obciążeniu cieplnymi pracy 50/30°C  °C 32 32 32
Maksymalna dopuszczalna Temperatura powietrza do spalania °C 50 50 50
Przepływ objętościowy powietrza do spalania Nm3/h 33,3 42,2 49,2
Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin Pa 75 75 75
Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa -50 -50 -50


Uruchomienie:

Warunkiem gwarancji jest uruchomienie przez serwis Hoval lub autoryzowanego partnera Serwisowego Hoval.
