Wysoce wydajna technologia kondensacji i niska emisja do środowiska |
 |
Aluminiowo - miedziowa konstrukcja wymiennika ciepła pozwala na zwiekszenie efektywności do 15% względem tradycyjnych kotłów |
 |
Wbudowany system sterowania z możliwością podłączenia do zewnętrznych sterowników inteligentnych pomieszczeń. |
 |
Projekt, montaż, uruchomienie oraz konserwacja wspierana i prowadzona przez firmę Hoval |
Naścienne gazowe kotły kondensacyjne o mocy od 10 do 120 kW.
Oferują najnowocześniejsze ogrzewanie o niezawodnej jakości dzięki niezwykle wydajnej technologii kondensacyjnej. Nadają się do ogrzewania oraz podgrzewu ciepłej wody w budynkach mieszkalnych, domach, mieszkaniach, a nawet w miejscach o innym przeznaczeniu niemieszkalnym. Naścienne kotły gazowe Hoval mają długą żywotność dzięki wysokosprawnemu wymiennikowi ciepła ze zintegrowaną miedzianą wężownicą, który zapewnia czystą i bezawaryjną pracę bez ryzyka tworzenia się kamienia.
| Zalety kotła gazowego HOVAL | |
 |
|
 |
 |
 |
 |
Kotły TopGas® Combi i Classic to idealny wybór do mieszkań i małych domów. Zapewniają ekonomiczne ogrzewanie oraz podgrzew ciepłej wody dzięki wbudowanemu wymiennikowi ciepła z miedzianą wężownicą dla obiegu grzewczego, a w modelu Combi z drugą miedzianą wężownicą do ciepłej wody użytkowej. Kotły te są niezwykle kompaktowe i ciche oraz łatwe w montażu. Model kotła dwufunkcyjnego Combi nie wymaga zewnętrznego zasobnika, co czyni system jeszcze bardziej kompaktowym. Wbudowany wymiennik ciepła do c.w.u. zapewnia wymaganą ilość ciepłej wody. Podgrzewanie ciepłej wody przez wężownicę miedzianą odbywa się na zasadzie przepływu bez pompy cyrkulacyjnej, stąd niskie koszty. Obecność dwóch wężownic miedzianych pozwala na jednoczesną pracę kotła Combi do podgrzewu wody oraz ogrzewania. Zastosowanie wężownicy miedzianej gwarantuje higienicznie czystą pracę, bez ryzyka zanieczyszczenia, zapchania i osadzania się kamienia. Kotły TopGas® Classic i Combi są wyposażone we wbudowany wysokowydajny palnik ze wstępnym mieszaniem gazu i świeżego powietrza do spalania, wentylator inwertorowy z płynną modulacją mocy oraz w wydajną pompę obiegową. W kotle jest naczynie wzbiorcze oraz zestaw hydrauliczny z zaworami bezpieczeństwa dla łatwego podłączenia do instalacji grzewczej i sieci ciepłej wody. System kominowy jest współosiowy i umożliwia pracę niezależnie od powietrza w pomieszczeniu. Komin można poprowadzić bezpośrednio do ściany zewnętrznej lub podłączyć do pionowego komina lub szachtu.
Model Classic wymaga zewnętrznego zasobnika z wężownicą na ciepłą wodę użytkową, a odpowiednim modelem jest TopVal o pojemności 130 lub 160 litrów.
Dobrym rozwiązaniem systemowym w mieszkaniach i domach jednorodzinnych, zapewniającym maksymalny komfort mieszkania, jest połączenie gazowego kotła kondensacyjnego TopGas® i komfortowej wentylacji z rekuperacją Hoval HomeVent, która gwarantuje czyste powietrze przez całą dobę.

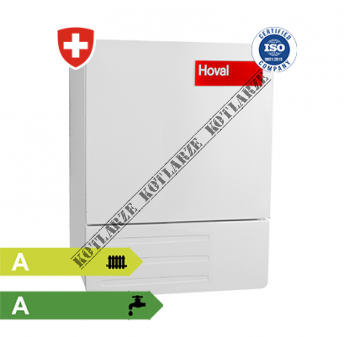

Naścienny gazowy kocioł kondensacyjny
• Technologia kondensacji
• Wymiennik ciepła z odpornego na korozję stopu aluminium - żeliwa krzemowego zintegrowany w zbiornikowym podgrzewaczu wody wykonanym ze stali szlachetnej
• Wbudowany:
- manometr
- czujnik ciśnienia wody do zabezpieczenia niedoboru wody
- czujnik temperatury spalin z funkcją ograniczania temperatury spalin
- automatyczny, szybki odpowietrznik
• Palnik powierzchniowy ze wstępnym mieszaniem ze stali szlachetnej
- modulowany z regulacją ilości mieszanki gazu/powietrza
- automatyczny zapłon
- czujnik jonizacyjny
- czujnik ciśnienia gazu
• Naścienny gazowy kocioł kondensacyjny zamontowany w obudowie z blachy stalowej lakierowanej na biało
Podstawowy panel sterowania kotła G04
• Gazowy automat palnikowy z jednostką kontrolną BIC 335
• Modulowana praca palnika
• Włącznik główny „O/I”
• Wyświetlacz pracy i zakłóceń
• Przyłącze do zewnętrznego zaworu gazowego i meldunku zakłóceń
Opcja
• Propan
• Wolnostojący podgrzewacz wody
• Sterowanie palnikiem kotła w różnych wykonaniach
Zakres dostawy
• Kompletnie zmontowany naścienny gazowy
kocioł kondensacyjny
Regulator grzewczy — zestaw RS-OT
• Dla 1 obiegu grzewczego bez pracy mieszacza Regulator pogodowy dla płynnej regulacji temperatury wody kotła
• Ze zintegrowanym czujnikiem temperatury pomieszczenia, montowanym w kotłowni lub pomieszczeniu mieszkalnym
Opcjonalnie wbudowanie w panelu kotła.
• Czujnik zewnętrzny
• Czujnik zanurzeniowy (czujnik podgrzewacza wody)
Moduł 0-10 V/OT
(OpenTherm)
(system sterowania budynkiem)
Dla sterowania kotłem w połączeniu z systemem zarządzania budynkiem.
Regulacja temperatury zewnętrznej 0–10 V.
0-1,0 V brak wymagań
1,0-9,5 V ...... 0-100°C
Możliwość montażu w panelu kotła!
Regulator grzewczy – zestaw TopTronic®E ZE1 (Możliwość wbudowania) jako uzupełnienie dla podstawowego panelu sterowania kotła G04.
Moduł sterowania TopTronic®E
• Kolorowy 4,3 calowy ekran dotykowy
• Prosty i intuicyjny w użyciu
• Wyświetla większość istotnych stanów pracy
• Konfigurowalny ekran startowy
• Wybór trybu pracy
• Konfigurowalne programy dzienne i tygodniowe
• Obsługa wszystkich podłączonych modułów magistrali CAN Hoval
• Funkcja asystenta uruchomienia
• Funkcja serwisowania i konserwacji
• Zarządzanie komunikatami błędów
• Funkcja analizy
• Wyświetlacz prognozy pogody (z HovalConnect on-line)
• Dostosowanie sposobu ogrzewania w oparciu o prognozę pogody (w wersji HovalConnect on-line)
Podstawowy moduł źródła ciepła TopTronic®E (TTE-WEZ)
• Funkcja regulacji zintegrowana dla:
- 1 obiegu grzewczego/chłodzenia z mieszaczem
- 1 obiegu grzewczego/chłodzenia bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzanie biwalentne i kaskadowe
• Podstawowy zestaw wtyczek Rast-5
• Czujnik zewnętrzny
• Czujnik zanurzeniowy (czujnik podgrzewacza wody)
• Czujnik kontaktowy (czujnik temperatury zasilania)
• Zestaw kabli ZE1 do połączenia sterownika TopTronic®E z podstawowym panelem sterowania kotła
Opcje sterownika TopTronic®E
• Możliwość rozszerzenia o maksymalnie 1 moduł:
- rozszerzenie modułowe obiegu grzewczego lub
- rozszerzenie modułowe rozliczania ciepła lub
- uniwersalne rozszerzenie modułowe
• Możliwość połączenia w sieć maksymalnie 16 modułów sterownika:
- moduł obiegu grzewczego/ciepłej wody
- moduł solarny
- moduł buforowy
- moduł pomiarowy
Dane techniczne:
| Opis | Jednostka | 35 | 45 | 60 | 80 |
| Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny | kW | 6,9-31,7 | 8,3-39,8 | 11,9-54,1 | 13,4-71,8 |
| Nominalna moc grzewcza w temp. 50/30°C, gaz ziemny | kW | 7,4-34,9 | 9,1-44,3 | 12,8-60,3 | 14,8-79,1 |
| Nominalna moc grzewcza w temp. 80/60°C, propan | kW | 9,5-32,5 | 10,4-41,5 | 14,1-56,6 | 18,4-73,7 |
| Nominalna moc grzewcza w temp. 50/30°C, propan | kW | 10,5-36,3 | 11,45-45,8 | 15,5-61,1 | 20,3-79,9 |
| Obciążenie nominalne dla gazu ziemnego | kW | 6,9-33,0 | 8,5-42,4 | 11,7-56,9 | 13,8-75,8 |
| Obciążenie nominalne dla propanu | kW | 9,8-33,0 | 10,7-42,1 | 14,5-57,7 | 19,0-74,4 |
| Min./max. ciśnienie robocze, grzewcze (PMS) | bar | 1/4 | 1/4 | 1/4 | 1/4 |
| Ciśnienie podczas badania (PT) | bar | 6 | 6 | 6 | 6 |
| Maks. temperatura robocza (Tmax) | °C | 85 | 85 | 85 | 85 |
| Pojemność wodna kotła (V(H20)) | l | 4 | 4 | 5,4 | 5,4 |
| Minimalna ilość wody obiegowej | l/h | 300 | 350 | 470 | 550 |
| Ciężar kotła (bez zawartości wody, włącznie z obudową) | kg | 96 | 96 | 116 | 116 |
| Sprawność kotła w temp. 80/60°C podczas pracy przy pełnym obciążeniu (NCV/GCV) | % | 97,6/88,1 | 95,7/86,3 | 97,0/87,5 | 96,3/86,8 |
| Sprawność kotła przy obciąż. częśc. 30% (EN 15502) (NCV/GCV) | % | 107,4/96,6 | 107,3/96,8 | 107,3/96,8 | 107,8/97,3 |
| Klasa wydajności energetycznej | |||||
| bez sterowania ηs | % | 92 | 92 | 92 | 92 |
| ze sterowaniem ηs | % | 94 | 94 | 94 | 94 |
| ze sterowaniem i czujnikiem pomieszczenia ηs | % | 96 | 96 | 96 | 96 |
| Klasa NOx | (EN 15502) | 6 | 6 | 6 | 6 |
| Emisje tlenku azotu (EN 15502) (GCV) NOx | mg/kWh | 24,1 | 26,6 | 22,3 | 25,8 |
| Zawartość CO2 w spalinach moc maks./min. | % | 8,7/9,0 | 8,8/8,9 | 8,8/8,8 | 8,8/8,8 |
| Straty ciepła w trybie czuwania | Wat | 95 | 95 | 105 | 105 |
| Ciśnienie dynamiczne gazu min./maks. | |||||
| Gaz ziemny E/LL | mbar | 17,4-50 | 17,4-50 | 17,4-50 | 17,4-50 |
| Propan | mbar | 37-50 | 37-50 | 37-50 | 37-50 |
| Zużycie gazu przy 15 °C/1013 mbar: | |||||
| Gaz ziemny E (Wo = 15,0 kWh/m3) NCV = 9,97 kWh/m3 | m3/h | 0,7-3,3 | 0,9-4,3 | 1,2-5,7 | 1,4-7,6 |
| Gaz ziemny LL (Wo = 12,4 kWh/m3) NCV = 8,57 kWh/m3 | m3/h | 0,8-3,9 | 1,0-4,9 | 1,4-6,6 | 1,6-8,8 |
| Propan (NCV = 25,9 kWh/m3) | m3/h | 0,4-1,3 | 0,4-1,6 | 0,6-2,2 | 0,7-2,9 |
| Napięcie robocze | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 |
| Min./maks. zakres poboru mocy elektr. | Wat | 24/74 | 24/78 | 23/78 | 23/116 |
| Gotowość ruchowa | Wat | 6 | 6 | 6 | 6 |
| Stopień ochrony (IP) | IP | 40D | 40D | 40D | 40D |
| Dopuszczalna temperatura otoczenia podczas pracy | °C | 5-40 | 5-40 | 5-40 | 5-40 |
| Poziom mocy akustycznej | |||||
| Hałas podczas grzania (EN 15036 cz. 1) (doprowadzanie powietrza z kotłowni) | dB(A) | 61 | 61 | 63 | 63 |
| Ilość kondensatu (gaz ziemny) przy 50/30 °C | l/h | 3,7 | 4,3 | 5,4 | 7,1 |
| Wartość pH kondensatu | ph | 4-6 | 4-6 | 4-6 | 4-6 |
| Typ konstrukcji | B23, C13(x), C33(x), C53(x), C63(x), C93(x) | ||||
| System odprowadzania spalin | |||||
| Klasa temperaturowa | T | 120 | 120 | 120 | 120 |
| Strumień masowy spalin przy nominalnym obciążeniu cieplnym (na sucho) | kg/h | 50,1 | 64,3 | 86,3 | 115 |
| Strumień masowy spalin przy najniższym obciążeniu cieplnym (na sucho) | kg/h | 10,5 | 13 | 17,8 | 20,9 |
| Temperatura spalin przy mocy nominalnej i pracy 80/60 °C | °C | 57,7 | 59,4 | 58,9 | 62,7 |
| Temperatura spalin przy mocy nominalnej i pracy 50/30°C | °C | 36,7 | 40,5 | 38,6 | 43,9 |
| Temp. spalin przy najniższym nominalnym obciążeniu cieplnym i pracy 50/30°C | °C | 28,8 | 28,9 | 29,4 | 30 |
| Maksymalna dopuszczalna temperatura powietrza do spalania | °C | 50 | 50 | 50 | 50 |
| Przepływ objętościowy powietrza do spalania | Nm3/h | 41,1 | 52,8 | 70,8 | 94,3 |
| Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin | Pa | 120 | 120 | 140 | 140 |
| Maksymalny ciąg/ podciśnienie na króćcu spalinowym | Pa | -50 | -50 | -50 | -50 |
Warunkiem gwarancji jest uruchomienie przez serwis Hoval lub autoryzowanego partnera Serwisowego Hoval.
Uruchomienie:
