Idealnie nadaje się do biometanu |
 |
Ekonomiczna eksploatacja |
 |
Bezpieczna inwestycja |
 |
Kompaktowe wymiary transportowe i montażowe |
 |
 |
 |
 |
 |
 |

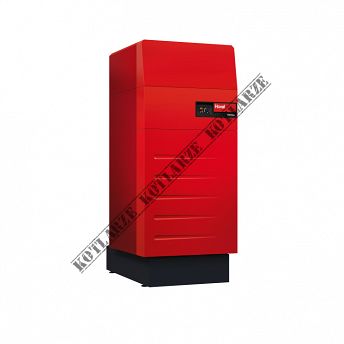

Zaawansowany gazowy kocioł kondensacyjny do ogrzewania i wytwarzania ciepłej wody, dostępny w zakresie mocy od 125 kW do 1550 kW i od 250 kW do 3100 kW (jako kocioł podwójny). Montaż na podłodze, płynna regulacja mocy, ze sterownikiem systemu Hoval TopTronic® E.
Zakres zastosowań: bloki mieszkalne, budynki komercyjne, biurowe i przemysłowe, szkoły i obiekty sportowe, hotele, sieci ciepłownicze - do remontów i nowych budynków.
Gazowy kocioł kondensacyjny UltraGas® 2 spełnia najwyższe standardy w zakresie efektywności energetycznej i opłacalności. Jego szczegóły techniczne i projektowe zapewniają maksymalną wydajność przy jednoczesnym zmniejszeniu zużycia gazu.
Oddzielne powroty wysokotemperaturowe i niskotemperaturowe to kolejny sposób na zapewnienie ekonomicznej eksploatacji. To oddzielenie oznacza, że woda grzewcza jest zawracana do właściwego miejsca w kotle, co zapewnia optymalne rozwarstwienie temperatury po stronie wody w urządzeniu. Zastosowanie powrotów wysokotemperaturowych i niskotemperaturowych zwiększa wydajność systemu.
Czujnik temperatury zasilania jeszcze bardziej optymalizuje działanie instalacji grzewczej. Czujnik ten rejestruje dokładną temperaturę przepływu, umożliwiając lepszą reakcję systemu sterowania. Przepływ jest uregulowany, a temperatura powrotu niższa. Ciepło użyteczne jest wykorzystywane w najlepszy możliwy sposób. Zwiększona wydajność kotła i oszczędność energii do 20% w porównaniu z konwencjonalnym kotłem gazowym pozwalają zaoszczędzić pieniądze klienta. Inwestycja zwraca się w ciągu zaledwie kilku lat.Seria Hoval UltraGas® to historia sukcesu od ponad 20 lat, a właściciele na całym świecie doceniają jej trwałość. Sekret jego długiej żywotności tkwi w wysokiej jakości stali nierdzewnej używanej po stronie wody. UltraGas® 2 bez problemu radzi sobie nawet z dużymi różnicami między temperaturą zasilania i powrotu. Firma Hoval zapewnia przedłużoną gwarancję na korpus kotła, dając właścicielom pewność, że dokonają długoterminowej inwestycji w niezawodny projekt.
UltraGas® 2 ma kompaktowe wymiary, co ułatwia transport. Rozmiar kotła umożliwia przejście przez wszystkie standardowe szerokości drzwi. Bardzo dobrze radzi sobie również pod względem integracji z systemem grzewczym, ponieważ charakteryzuje się dużą pojemnością wodną i dwoma oddzielnymi powrotami dla niskiej i wysokiej temperatury. Nie ma konieczności stosowania dodatkowych elementów systemu, takich jak pompa obiegowa oraz sprzęgło hydrauliczne; instalacja jest prostsza i zajmuje mniej miejsca. Urządzenie do neutralizacji powstającego kondensatu jest również kompaktowe.
Kocioł gazowy może również działać na biometan, umożliwiając zmianę paliwa w przyszłości, gdy biometan będzie stanowić podstawowe źródła energii. Alternatywne, zrównoważone źródła energii, takie jak energia słoneczna, pelet i pompy ciepła, można łatwo zintegrować z nową generacją kotłów systemowych. Wszystkie te czynniki sprawiają, że UltraGas® 2 jest inwestycją przyszłościową i redukuje emisję CO2.

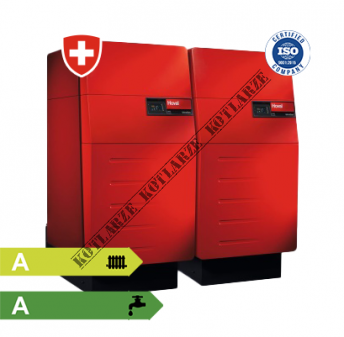

Dwa kompletne kotły komunikują się ze sobą za pośrednictwem sterownika TopTronic® E i dzielą zadanie dostarczania ciepła między siebie. Oba kotły pracują z częściowym obciążeniem - doskonały, ekonomiczny stan pracy - podczas gdy jeden kocioł pracujący samodzielnie musiałby pracować z pełną mocą, zwiększając tym samym zużycie i skracając żywotność urządzenia. Jeśli jeden z kotłów kiedykolwiek niespodziewanie ulegnie awarii, drugi tymczasowo przejmie kontrolę i zapewni ciepło, dopóki drugie urządzenie kaskady nie będzie ponownie gotowe do pracy.
Kocioł gazowy
• Stojący gazowy kocioł kondensacyjny
• Komora spalania ze stali nierdzewnej
• Maksymalna kondensacja spalin przez dodatkowe powierzchnie grzewcze wykonane z hybrydowych rur ze stali nierdzewnej TurboFer (wymiennik ciepła)
strona spalin: stal nierdzewna/aluminium
strona wody: stal nierdzewna
• Izolacja termiczna z matą z wełny mineralnej
• Czujnik ciśnienia wody:
- Pełni funkcję ogranicznika maksymalnego i minimalnego ciśnienia
- Czujnik ciśnienia pełni funkcję zabezpieczenia przed niskim poziomem wody
• Czujnik temperatury spalin z funkcją ograniczania temperatury spalin
• Palnik ze wstępnym mieszaniem
- z dmuchawą i układem Venturi
- praca modulacyjna
- automatyczny zapłon
- monitorowanie jonizacji
- presostat gazu
• Kocioł gazowy w obudowie z blachy stalowej malowanej proszkowo na czerwono
• Przyłącza grzewcze w tym: przeciwkołnierz, śruby i uszczelki do:
- zasilania
- powrotu - wysoka temperatua
- powrotu - niska temperatura
• UltraGas® 2 (300-1550): ze zintegrowanym kompensatorem ścieżki gazowej
• Zainstalowany sterownik TopTronic® E
• Możliwość podłączenia zewnętrznego elektrozaworu gazu z wyjściem błędów
Sterownik TopTronic® E
Panel sterowania
• Kolorowy ekran dotykowy 4.3 cala
• Przełącznik blokujący źródło ciepła do przerywania pracy
• Lampka sygnalizująca usterki
Moduł sterowania TopTronic® E
• Prosta, intuicyjna obsługa
• Wyświetlanie najważniejszych stanów pracy
• Konfigurowalny ekran główny
• Wybór trybu pracy
• Konfigurowalne programy dzienne i tygodniowe
• Obsługa wszystkich podłączonych modułów magistrali CAN Hoval
• Asystent uruchamiania
• Funkcja serwisu i konserwacji
• Zarządzanie raportami błędów
• Funkcja analizy
• Wyświetlanie pogody (z opcją HovalConnect)
• Dostosowanie strategii ogrzewania na pod stawie prognozy pogody (z opcją HovalConnect) TopTronic® E podstawowy moduł źródła ciepła (TTE-WEZ)
• Zintegrowane funkcje sterowania dla
- 1 obiegu grzewczego z mieszaczem
- 1 obiegu grzewczego bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzania biwalentnego i kaskadowego
• Czujnik temperatury zewnętrznej
• Czujnik zanurzeniowy (czujnik podgrzewacza wody)
• Czujnik kontaktowy (czujnik temp. zasilania)
• Podstawowy zestaw wtyczek Rast-5
Hoval UltraGas® 2 (125-1550)
Stojący gazowy kocioł kondensacyjny z wbudowanym sterowaniem Hoval TopTronic® E
Zintegrowane funkcje sterowania dla
- 1 obiegu grzewczego z mieszaczem
- 1 obiegu grzewczego bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzania biwalentnego i kaskadowego
• Opcjonalne rozszerzenie o max 1 moduł:
- moduł rozszerzający obieg grzewczy lub
- rozszerzenie modułowe rozliczania ciepła
- uniwersalne rozszerzenie modułowe
• Możliwość podłaczenia do sieci maksymalnie 16 modułów sterownika (w tym moduł solarny)
Stalowy kocioł ze sterownikiem TopTronic®E, komora spalania ze stali nierdzewnej.
Dodatkowa powierzchnia grzewcza z hybrydowych rur kompozytowych TurboFer ze stali nierdzewnej;
Palnik ze wstępnym mieszaniem z wentylatorem.
Palnik modulowany
Dostawa
Kocioł, obudowa i izolacja termiczna pakowane osobno
| Opis | Jednostka | 530 | 620 | 700 | 800 |
| Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny | kW | 100-497 | 125-580 | 132-653 | 150-743 |
| Nominalna moc grzewacz w temp. 50/30 °C, gaz ziemny | kW | 110-533 | 136-622 | 146-703 | 166-804 |
| Nominalne obciążenie cieplne dla gazu ziemnego | kW | 101-506 | 124-591 | 134-668 | 151-759 |
| Min./max. ciśnienie robocze, grzewcze (PMS) | bar | 1/6 | 1/6 | 1/6 | 1/6 |
| Maks. temperatura robocza (Tmax) | °C | 95 | 95 | 95 | 95 |
| Pojemność wodna kotła (V(H20)) | l | 571 | 536 | 509 | 831 |
| Ciężar kotła (bez zawartości wody, włącznie z obudową) | kg | 978 | 1050 | 1100 | 1370 |
| Sprawność kotła przy pełnym obciążeniu przy 80/60 °C (NCV/GCV) | % | 98.2/88.5 | 98.2/88.5 | 98.2/88.5 | 98.3/88.6 |
| Sprawność kotła przy częściowym obciążeniu 30 % (NCV/GCV) | % | 109.1/98.3 | 109.0/98.2 | 108.9/98.1 | 109.1/98.3 |
| Klasa emisyjności NOx | (EN 15502) | 6 | 6 | 6 | 6 |
| Emisja tlenku azotu (EN 15502) (GCV) NOx | mg/kWh | 33 | 33 | 40 | 36 |
| Emisja tlenku węgla 50/30 °C 4) CO | mg/Nm3 | 20 | 24 | 26 | 23 |
| Zawartość O2 w spalinach przy mocy min./maks. | % | 5.9/5.9 | 5.9/6.0 | 6.0/5.7 | 6.0/5.8 |
| Zawartość CO2 w spalinach przy mocy min./maks. | % | 8.6/8.6 | 8.5/8.5 | 8.5/8.7 | 8.5/8.6 |
| Straty ciepła w trybie czuwania | Watt | 1000 | 1000 | 1000 | 1200 |
| Ciśnienie dynamiczne gazu min./maks. | |||||
| Gaz ziemny E/LL | mbar | 17.4-80 | 17.4-80 | 17.4-80 | 17.4-80 |
| Wartości przyłącza gazowego przy 15 °C/1013 mbar. | |||||
| Gaz ziemny E (Wo = 15.0 kWh/m3) NCV = 9.97 h/m3 | m3/h | 10.1-50.8 | 12.4-59.3 | 13.4-67.0 | 15.1-76.1 |
| Gaz ziemny LL (Wo = 12.4 kWh/m3) NCV = 8.57 h/m3 | m3/h | 11.8-59.0 | 14.5-69.0 | 15.6-77.9 | 17.6-88.6 |
| Napięcie robocze | V/Hz | 1x230/50 | 1x230/50 | 1x230/50 | 1x230/50 |
| Min./maks. zakres poboru mocy elektr. | Watt | 67/805 | 63/831 | 67/1060 | 94/1012 |
| Pobór mocy elektrycznej w trybie czuwania | Watt | 5 | 5 | 5 | 7 |
| Stopień ochrony | IP | 20 | 20 | 20 | 20 |
| Dopuszczalna temperatura otoczenia podczas pracy | °C | 5-40 | 5-40 | 5-40 | 5-40 |
| Poziom mocy akustycznej | |||||
| Hałas podczas ogrzewania (EN 15036 część 1) (zależy od pow. w pomieszczeniu) | dB(A) | 77 | 75 | 76 | 78 |
| Poziom ciśnienia akustycznego (w zależności od warunków ustawienia) | dB(A) | 67 | 65 | 66 | - |
| Ilość kondensatu (gaz ziemny) 50/30 °C | l/h | 39 | 51 | 48 | 57 |
| Wartość pH kondensatu około | pH | 4,2 | 4,2 | 4,2 | 4,2 |
| Typ konstrukcji | B23P, C53, C63 | ||||
| System odprowadzania spalin | |||||
| Klasa temperaturowa | T | 120 | 120 | 120 | 120 |
| Strumień masowy spalin przy maks. nominalnym obciążeniu cieplnym (na sucho) | kg/h | 800 | 933 | 1055 | 1198 |
| Strumień masowy spalin przy min. nominalnym obciążeniu cieplnym (na sucho) | kg/h | 159 | 196 | 211 | 238 |
| Temperatura spalin przy mocy maks.nominalnej i pracy 80/60 °C | °C | 67 | 68 | 69 | 66 |
| Temperatura spalin przy mocy maks. nominalnej i pracy 50/30 °C | °C | 45 | 47 | 49 | 44 |
| Temperatura spalin przy mocy min. nominalnej i pracy 50/30 °C | °C | 28 | 28 | 29 | 28 |
| Maksymalna dopuszczalna temperatura powietrza do spalania | °C | 48 | 48 | 48 | 48 |
| Strumień objętości powietrza do spalania | Nm3/h | 654 | 764 | 863 | 981 |
| Maks. ciśnienie podawania dla linii powietrza nawiewanego/ spalin | Pa | 130 | 130 | 130 | 130 |
| Maksymalny ciąg/ podciśnienie na króćcu spalinowym | Pa | -50 | -50 | -50 | -50 |
