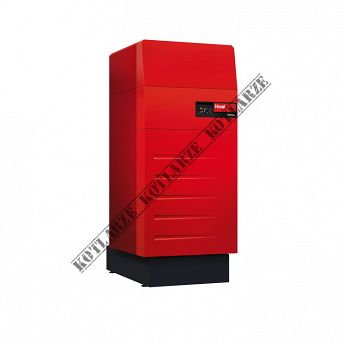

Hoval UltraGas 2 400 kW







Zaawansowany gazowy kocioł kondensacyjny do ogrzewania i wytwarzania ciepłej wody, dostępny w zakresie mocy od 125 kW do 1550 kW i od 250 kW do 3100 kW (jako kocioł podwójny). Montaż na podłodze, płynna regulacja mocy, ze sterownikiem systemu Hoval TopTronic® E.

Zakres zastosowań: bloki mieszkalne, budynki komercyjne, biurowe i przemysłowe, szkoły i obiekty sportowe, hotele, sieci ciepłownicze - do remontów i nowych budynków.

Gazowy kocioł kondensacyjny UltraGas® 2 spełnia najwyższe standardy w zakresie efektywności energetycznej i opłacalności. Jego szczegóły techniczne i projektowe zapewniają maksymalną wydajność przy jednoczesnym zmniejszeniu zużycia gazu.

UltraGas® 2 to imponujący produkt, w którym drobne udoskonalenia mają duży wpływ na pracę urządzenia. Innowacyjny wymiennik ciepła Hoval TurboFer® pozwala na pracę w temperaturach do 95 ° C. Posiada również specjalnie opracowaną powierzchnię grzewczą, która przenosi ciepło jeszcze skuteczniej niż inne konstrukcje wymienników.


Ekonomiczna eksploatacja

Oddzielne powroty wysokotemperaturowe i niskotemperaturowe to kolejny sposób na zapewnienie ekonomicznej eksploatacji. To oddzielenie oznacza, że woda grzewcza jest zawracana do właściwego miejsca w kotle, co zapewnia optymalne rozwarstwienie temperatury po stronie wody w urządzeniu. Zastosowanie powrotów wysokotemperaturowych i niskotemperaturowych zwiększa wydajność systemu.

Czujnik temperatury zasilania jeszcze bardziej optymalizuje działanie instalacji grzewczej. Czujnik ten rejestruje dokładną temperaturę przepływu, umożliwiając lepszą reakcję systemu sterowania. Przepływ jest uregulowany, a temperatura powrotu niższa. Ciepło użyteczne jest wykorzystywane w najlepszy możliwy sposób. Zwiększona wydajność kotła i oszczędność energii do 20% w porównaniu z konwencjonalnym kotłem gazowym pozwalają zaoszczędzić pieniądze klienta. Inwestycja zwraca się w ciągu zaledwie kilku lat.


Bezpieczna inwestycja

Seria Hoval UltraGas® to historia sukcesu od ponad 20 lat, a właściciele na całym świecie doceniają jej trwałość. Sekret jego długiej żywotności tkwi w wysokiej jakości stali nierdzewnej używanej po stronie wody. UltraGas® 2 bez problemu radzi sobie nawet z dużymi różnicami między temperaturą zasilania i powrotu. Firma Hoval zapewnia przedłużoną gwarancję na korpus kotła, dając właścicielom pewność, że dokonają długoterminowej inwestycji w niezawodny projekt.

Kompaktowa i łatwa instalacja

UltraGas® 2 ma kompaktowe wymiary, co ułatwia transport. Rozmiar kotła umożliwia przejście przez wszystkie standardowe szerokości drzwi. Bardzo dobrze radzi sobie również pod względem integracji z systemem grzewczym, ponieważ charakteryzuje się dużą pojemnością wodną i dwoma oddzielnymi powrotami dla niskiej i wysokiej temperatury. Nie ma konieczności stosowania dodatkowych elementów systemu, takich jak pompa obiegowa oraz sprzęgło hydrauliczne; instalacja jest prostsza i zajmuje mniej miejsca. Urządzenie do neutralizacji powstającego kondensatu jest również kompaktowe.

Przyszłościowa inwestycja

Kocioł gazowy może również działać na biometan, umożliwiając zmianę paliwa w przyszłości, gdy biometan będzie stanowić podstawowe źródła energii. Alternatywne, zrównoważone źródła energii, takie jak energia słoneczna, pelet i pompy ciepła, można łatwo zintegrować z nową generacją kotłów systemowych. Wszystkie te czynniki sprawiają, że UltraGas® 2 jest inwestycją przyszłościową i redukuje emisję CO2.

Inteligentne funkcje

Sterowanie TopTronic® E pomaga również uzyskać dodatkowe oszczędności. Szeroki zakres funkcji obejmuje łatwą regulację czasów pracy w celu realizacji energooszczędnego ogrzewania. Wskaźnik zużycia energii i moduł licznika pomagają stale kontrolować koszty. Aby umożliwić prostą kontrolę, gdy jesteś poza domem i umożliwić otrzymywanie komunikatów systemowych w czasie rzeczywistym, możesz wybrać różne moduły bramek dla połączenia internetowego, aplikację na smartfony i HovalConnect.


UltraGas® 2 kocioł podwójny

Idealne rozwiązanie dla bardzo wysokich wymagań wydajnościowych, gdy wymagane jest maksymalne bezpieczeństwo pracy lub gdy nie ma dużo miejsca do transportu i ustawiania na miejscu. Kotły podwójne zostały zaprojektowane do pracy jako jedna jednostka funkcjonalna ze wspólnym przewodem spalinowym. Sterownik TopTronic®E umożliwia podłączenie do 8 kotłów i centralne sterowanie w kaskadzie.

Dwa kompletne kotły komunikują się ze sobą za pośrednictwem sterownika TopTronic® E i dzielą zadanie dostarczania ciepła między siebie. Oba kotły pracują z częściowym obciążeniem - doskonały, ekonomiczny stan pracy - podczas gdy jeden kocioł pracujący samodzielnie musiałby pracować z pełną mocą, zwiększając tym samym zużycie i skracając żywotność urządzenia. Jeśli jeden z kotłów kiedykolwiek niespodziewanie ulegnie awarii, drugi tymczasowo przejmie kontrolę i zapewni ciepło, dopóki drugie urządzenie kaskady nie będzie ponownie gotowe do pracy.



Kocioł gazowy
• Stojący gazowy kocioł kondensacyjny
• Komora spalania ze stali nierdzewnej
• Maksymalna kondensacja spalin przez dodatkowe powierzchnie grzewcze wykonane z hybrydowych rur ze stali nierdzewnej TurboFer (wymiennik ciepła)
strona spalin: stal nierdzewna/aluminium
strona wody: stal nierdzewna
• Izolacja termiczna z matą z wełny mineralnej
• Czujnik ciśnienia wody:
- Pełni funkcję ogranicznika maksymalnego i minimalnego ciśnienia
- Czujnik ciśnienia pełni funkcję zabezpieczenia przed niskim poziomem wody
• Czujnik temperatury spalin z funkcją ograniczania temperatury spalin
• Palnik ze wstępnym mieszaniem
- z dmuchawą i układem Venturi
- praca modulacyjna
- automatyczny zapłon
- monitorowanie jonizacji
- presostat gazu
• Kocioł gazowy w obudowie z blachy stalowej malowanej proszkowo na czerwono
• Przyłącza grzewcze w tym: przeciwkołnierz, śruby i uszczelki do:
- zasilania
- powrotu - wysoka temperatua
- powrotu - niska temperatura


• UltraGas® 2 (300-1550): ze zintegrowanym kompensatorem ścieżki gazowej
• Zainstalowany sterownik TopTronic® E
• Możliwość podłączenia zewnętrznego elektrozaworu gazu z wyjściem błędów



Sterownik TopTronic® E
Panel sterowania
• Kolorowy ekran dotykowy 4.3 cala
• Przełącznik blokujący źródło ciepła do przerywania pracy
• Lampka sygnalizująca usterki



Moduł sterowania TopTronic® E
• Prosta, intuicyjna obsługa
• Wyświetlanie najważniejszych stanów pracy
• Konfigurowalny ekran główny
• Wybór trybu pracy
• Konfigurowalne programy dzienne i tygodniowe
• Obsługa wszystkich podłączonych modułów magistrali CAN Hoval
• Asystent uruchamiania
• Funkcja serwisu i konserwacji
• Zarządzanie raportami błędów
• Funkcja analizy
• Wyświetlanie pogody (z opcją HovalConnect)
• Dostosowanie strategii ogrzewania na pod stawie prognozy pogody (z opcją HovalConnect) TopTronic® E podstawowy moduł źródła ciepła (TTE-WEZ)
• Zintegrowane funkcje sterowania dla
- 1 obiegu grzewczego z mieszaczem
- 1 obiegu grzewczego bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzania biwalentnego i kaskadowego
• Czujnik temperatury zewnętrznej
• Czujnik zanurzeniowy (czujnik podgrzewacza wody)
• Czujnik kontaktowy (czujnik temp. zasilania)
• Podstawowy zestaw wtyczek Rast-5

Hoval UltraGas® 2 (125-1550)
Stojący gazowy kocioł kondensacyjny z wbudowanym sterowaniem Hoval TopTronic® E
Zintegrowane funkcje sterowania dla
- 1 obiegu grzewczego z mieszaczem
- 1 obiegu grzewczego bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzania biwalentnego i kaskadowego
• Opcjonalne rozszerzenie o max 1 moduł:
- moduł rozszerzający obieg grzewczy lub
- rozszerzenie modułowe rozliczania ciepła
- uniwersalne rozszerzenie modułowe
• Możliwość podłaczenia do sieci maksymalnie 16 modułów sterownika (w tym moduł solarny)
Stalowy kocioł ze sterownikiem TopTronic®E, komora spalania ze stali nierdzewnej.
Dodatkowa powierzchnia grzewcza z hybrydowych rur kompozytowych TurboFer ze stali nierdzewnej;
Palnik ze wstępnym mieszaniem z wentylatorem.
Palnik modulowany

Dostawa
Kocioł, obudowa i izolacja termiczna pakowane osobno



Opis Jednostka 300 350 400 450
Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny  kW  62-283  70-332  80-378  87-429
Nominalna moc grzewacz w temp. 50/30 °C, gaz ziemny  kW  67-302  73-350  85-401  96-453
Nominalne obciążenie cieplne dla gazu ziemnego  kW  62-291  70-338  78-385  89-437
Min./max. ciśnienie robocze, grzewcze (PMS)  bar  1/6  1/6  1/6  1/6
Maks. temperatura robocza (Tmax)  °C 95 95 95 95
Pojemność wodna kotła (V(H20))  l 522  496  483 457
Ciężar kotła (bez zawartości wody, włącznie z obudową)  kg 770 810 830 850
Sprawność kotła przy pełnym obciążeniu przy 80/60 °C (NCV/GCV)  %  98.2/88.5  98.1/88.5  98.3/88.6  98.3/88.7
Sprawność kotła przy częściowym obciążeniu 30 % (NCV/GCV)   %  109.2/98.4  108.4/97.7  108.3/97.6  108.3/97.9
Efektywność energetyczna ogrzewania pomieszczeń
bez sterowania ηs  % 93 93 93  -
ze sterowaniem ηs  % 95 95 95  -
ze sterowaniem i czujnikiem pokojowym ηs  % 97 97 97  -
Klasa emisyjności NOx  (EN 15502) 6 6 6 6
Emisja tlenku azotu (EN 15502) (GCV) NOx  mg/kWh 31 38 41 37
Emisja tlenku węgla 50/30 °C 4) CO  mg/Nm3 21 21 26 31
Zawartość O2 w spalinach przy mocy min./maks.  %  6.0/5.9  6.0/5.9  6.0/5.9  5.9/5.8
Zawartość CO2 w spalinach przy mocy min./maks.  %  8.5/8.6  8.6/8.6  8.5/8.6  8.6/8.6
Straty ciepła w trybie czuwania  Watt 750 750 750 750
Ciśnienie dynamiczne gazu min./maks.
Gaz ziemny E/LL  mbar  17.4-80  17.4-80  17.4-80  17.4-80
Wartości przyłącza gazowego przy 15 °C/1013 mbar.
Gaz ziemny E (Wo = 15.0 kWh/m3) NCV = 9.97 h/m3  m3/h  6.2-29.2  7.0-33.9  7.8-38.6  8.9-43.8
Gaz ziemny LL (Wo = 12.4 kWh/m3) NCV = 8.57 h/m3  m3/h  7.2-34.0  8.2-39.4  9.1-44.9  10.4-51.0
Napięcie robocze  V/Hz  1x230/50  1x230/50  1x230/50  1x230/50
Min./maks. zakres poboru mocy elektr.  Watt  42/260  44/292  53/560  63/580
Pobór mocy elektrycznej w trybie czuwania  Watt 5 8 5 8
Stopień ochrony  IP 20 20 20 20
Dopuszczalna temperatura otoczenia podczas pracy  °C  5-40  5-40  5-40  5-40
Poziom mocy akustycznej
Hałas podczas ogrzewania (EN 15036 część 1) (zależy od pow. w pomieszczeniu)  dB(A)  - 69  - 76
Poziom ciśnienia akustycznego (w zależności od warunków ustawienia)  dB(A)  - 59  - 66
Ilość kondensatu (gaz ziemny) 50/30 °C  l/h 26 31 35 40
Wartość pH kondensatu około  pH 4,2 4,2 4,2 4,2
Typ konstrukcji  B23P, C53, C63
System odprowadzania spalin
Klasa temperaturowa  T 120 120 120 120
Strumień masowy spalin przy maks. nominalnym obciążeniu cieplnym (na sucho)  kg/h 460 538 608 695
Strumień masowy spalin przy min. nominalnym obciążeniu cieplnym (na sucho)  kg/h 98 112 123 142
Temperatura spalin przy mocy maks.nominalnej i pracy 80/60 °C  °C 68 66 67 69
Temperatura spalin przy mocy maks. nominalnej i pracy 50/30 °C  °C 47 46 48 48
Temperatura spalin przy mocy min. nominalnej i pracy 50/30 °C  °C 28 28 29 29
Maksymalna dopuszczalna temperatura powietrza do spalania  °C 48 48 48 48
Strumień objętości powietrza do spalania  Nm3/h 376 440 497 569
Maks. ciśnienie podawania dla linii powietrza nawiewanego/ spalin  Pa 130 130 130 130
Maksymalny ciąg/ podciśnienie na króćcu spalinowym  Pa -50 -50 -50 -50
