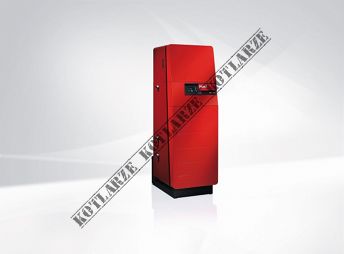

Hoval UltraGas 15 kW

Opatentowany modułowy palnik Ultraclean® zapewnia czyste spalanie i bardzo niski poziom emisji.
Niezrównana efektywność dzięki opatentowanemu wymiennikowi ciepła aluFer®.
Inteligentna jednostka sterująca TopTronic®E do łatwego sterowania kotłów pojedynczych i kotłów połączonych w kaskadzie.
Projekt, montaż, uruchomienie oraz konserwacja wspierana i prowadzona przez firmę Hoval.













UltraGas® to stojący gazowy kocioł kondensacyjny o niezrównanej wydajności energetycznej: osiąga sprawność do 109,9%! Gwarantuje doskonałą rentowność i szybką amortyzację. Zapewnia znaczne oszczędności dzięki:

  • systemowi spalania UltraClean – szeroki zakres modulacji od 15 do 100%, prowadzi do mniejszej ilości uruchomień palnika, wyższej wydajności oraz znaczącej redukcji emisji CO2,
  • wysokiej wydajności dzięki dużej pojemności wodnej,
  • oddzielnym króćcom powrotu wysokiej i niskiej temperatury, które gwarantują do 8% wyższą wydajność poprzez optymalizację efektu kondensacji.
Szeroki zakres mocy kotła pozwala zaplanować system ogrzewania tak wydajnie, jak to tylko możliwe, zarówno w przypadku systemu ogrzewania dla budownictwa wielorodzinnego, czy też w celu ogrzewania budownictwa wielkokubaturowego, takiego jak hale produkcyjne lub magazyny.

W przeciwieństwie do kotła niskotemperaturowego, gazowy kocioł kondensacyjny UltraGas®, pozwoli Twojemu systemowi ogrzewania zmaksymalizować zużycie energii dzięki opatentowanemu wymiennikowi ciepła.

Znakomita wydajność i niezawodność dzięki technologii kondensacji

Gazowy kocioł kondensacyjny UltraGas® jest tak wydajny, ponieważ jest wyposażony w najnowocześniejszą technologię kondensacji i opatentowany wymiennik ciepła aluFer®, który umożliwia odzyskanie dodatkowych 10 - 20% energii zużytej dla niezrównanej wydajności!

Zastosowanie trwałych materiałów, takich jak aluminium i stal nierdzewna, o wysokiej przewodności, optymalizuje przenoszenie energii cieplnej do wody. Korpus grzewczy kotła gazowego UltraGas® posiada dużą pojemność wody, działając jako akumulator energii buforowej dla jeszcze bardziej wydajnego ogrzewania.

Niska emisja gazowego kotła kondensacyjnego UltraGas® jest możliwa dzięki technologii UltraClean®, palnikowi modulacyjnemu, który stale dostosowuje moc do wymagań ciepła.

System sterowania nowej generacji TopTronic®E  jest bardzo łatwy w użyciu, umożliwia zdalne sterowanie systemem i dalszą optymalizację zużycia energii w instalacji, w tym przygotowanie ciepłej wody użytkowej.





Stojący gazowy kocioł kondensacyjny jest elastyczny i łatwy w utrzymaniu

Szeroka gama kotłów gazowych Hoval UltraGas® spełnia najwyższe wymagania pod względem wydajności i rentowności, zachowując jednocześnie elastyczność. Rzeczywiście, UltraGas® oferuje moc od 15 do 3100 kW, aby sprostać najbardziej specyficznym potrzebom budynków mieszkalnych, przemysłowych i usługowych. Niezależnie od rodzaju kotłowni, w której jest zainstalowany, stojący gazowy kocioł kondensacyjny UltraGas® zachwyca swoją elastycznością: można go łatwo połączyć z wszystkimi rodzajami generatorów ciepła i systemów słonecznych, takich jak na przykład kolektory słoneczne Hoval UltraSol.

Elastyczność stojących kotłów gazowych sprawia, że idealnie nadają się do modernizacji systemu grzewczego. W przypadku budynków z ograniczonym dostępem do kotłowni, Hoval oferuje kotły, które są dostarczane w oddzielnych częściach do montażu na miejscu.



Serwis i konserwacja gazowego kotła kondensacyjnego: opieka posprzedażowa Hoval

Hoval zapewnia najwyższej jakości usługi serwisowe i konserwacyjne, aby zapewnić bezpieczeństwo działania oraz niskie koszty eksploatacyjne. Nasi inżynierowie są do Państwa dyspozycji na terenie całego kraju. Oprócz standardowej gwarancji na nasze urządzania, oferujemy naszym Klientom możliwość jej przedłużenia na bardzo korzystnych warunkach. Gwarancja TopSafe pozwala zaplanować koszty serwisowe i znacznie je zoptymalizować.

Stojący gazowy kocioł kondensacyjny

• Stojący gazowy kocioł kondensacyjny, komora spalania ze stali nierdzewnej
• Maksymalna kondensacja spalin przez dodatkowe powierzchnie grzewcze z rury profilowanej ze stali nierdzewnej aluFer®, od strony spalin: aluminium od strony wody: stal szlachetna
• Izolacja cieplna z matą z wełny mineralnej
• Czujnik ciśnienia wody (wbudowany ogranicznik minimalny i maksymalny)
• Czujnik temperatury spalin z funkcją ograniczania temperatury spalin
• Palnik ze wstępnym mieszaniem
- z dmuchawą i układem Venturi
- praca modulacyjna
- automatyczny zapłon
- czujnik jonizacyjny
- czujnik ciśnienia gazu
• Gazowy kocioł grzewczy w obudowie z blachy stalowej w kolorze czerwonym, lakierowany proszkowo
• Przyłącza ogrzewania z prawej i lewej strony dla:
- zasilanie
- powrotu - wysokotemperaturowego
- powrotu - niskotemperaturowego
• UltraGas® (15-50): Przyłącze odprowadzania spalin z tyłu do góry
• UltraGas® (70 100): Koncentryczne przyłącze spalin i powietrza do spalania pionowo do góry, jako opcja poziomo do tyłu,
• Zainstalowany sterownik TopTronic®E
• Możliwość podłączenia zewnętrznego elektrozaworu gazu z wyjściem błędów

Sterownik TopTronic®E
Panel sterowania
• Kolorowy 4,3 calowy ekran dotykowy
• Przełącznik blokujący źródło ciepła na cele pracy przerywanej
• Kontrolka usterki

Moduł sterowania TopTronic®E
• Prosty i intuicyjny w użyciu
• Wyświetla większość istotnych stanów pracy
• Konfigurowalny ekran startowy
• Wybór trybu pracy
• Konfigurowalne programy dzienne i tygodniowe
• Obsługa wszystkich podłączonych modułów magistrali CAN Hoval
• Funkcja asystenta uruchomienia
• Funkcja serwisowania i konserwacji
• Zarządzanie komunikatami błędów
• Funkcja analizy
• Wyświetlacz prognozy pogody (z HovalConnect on-line)
• Dostosowanie sposobu ogrzewania w oparciu o prognozę pogody (w wersji HovalConnect online)

Podstawowy moduł źródła ciepła TopTronic®E (TTE-WEZ)
• Funkcja regulacji zintegrowana dla:
- 1 obiegu grzewczego/chłodzenia z mieszaczem
- 1 obiegu grzewczego/chłodzenia bez mieszacza
- 1 obiegu ładowania ciepłej wody
- zarządzanie biwalentne i kaskadowe
• Czujnik zewnętrzny
• Czujnik zanurzeniowy (czujnik podgrzewacza wody)
• Czujnik kontaktowy (czujnik temperatury zasilania)
• Podstawowy zestaw wtyczek Rast-5

Opcje sterownika TopTronic®E
• Możliwość rozszerzenia o maksymalnie
1 moduł:
- rozszerzenie modułowe obiegu grzewczego lub
- rozszerzenie modułowe rozliczania ciepła lub
- uniwersalne rozszerzenie modułowe
• Możliwość połączenia w sieć maksymalnie
16 modułów sterownika:
- moduł obiegu grzewczego/ciepłej wody
- moduł solarny
- moduł buforowy
- moduł pomiarowy
Liczba dodatkowych modułów, jakie można zainstalować w źródle ciepła:
- 1 rozszerzenie modułowe i 1 moduł sterownika lub
- 2 modułami sterownika


Wykonanie na życzenie
• Na propan
• Systemy odprowadzania spalin

Zakres dostawy
• Stojący gazowy kocioł kondensacyjny z gotową obudową

Opis  Jednostka 15 20 27
Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny  kW  3,0-14,3  3,8-18,7  4,5-25,0
Nominalna moc grzewcza w temp. 40/30°C, gaz ziemny  kW  3,3-15,5  4,3-20,3  5,0-27,1
Nominalna moc grzewcza w temp. 80/60°C, propan  kW  4,5-13,8  4,9-18,6  6,6-24,3
Nominalna moc grzewcza w temp. 40/30°C, propan  kW  5,0-15,3  5,5-20,7  7,3-27,0
Obciążenie nominalne dla gazu ziemnego  kW  2,9-14,5  3,8-18,9  4,7-25,4
Obciążenie nominalne dla propanu  kW  4,7-14,3  5,1-19,3  6,8-25,2
Min./max. ciśnienie robocze, grzewcze (PMS)  bar  1/3  1/3  1/3
Maks. temperatura robocza (Tmax)  °C 85 85 85
Pojemność wodna kotła (V(H20))  l 57 55 51
Opór przepływu przez kocioł  wartość z 3,5 3,5 3,5
Ciężar kotła (bez zawartości wody, włącznie z obudową)  kg 176 17 9 186
Sprawność kotła w temp. 80/60°C podczas pracy przy pełnym obciążeniu (NCV/GCV)  %  97,5/87,8  97,0/88,1  97,9/88,2
Sprawność kotła przy obciąż. częśc. 30% (EN 15502) (NCV/GCV)  %  107,9/97,2  108,0/97,3  108,0/97,3
Klasa wydajności energetycznej
bez sterowania ηs % 91 91 92
ze sterowaniem ηs % 93 93 94
ze sterowaniem i czujnikiem pomieszczenia ηs % 95 95 96
Klasa NOx  (EN 15502) 6 6 6
Emisje tlenku azotu (EN 15502) (GCV) NOx  mg/kWh 33 33 32
Zawartość CO2 w spalinach przy mocy maks./min.  %  8,8/9,0  8,8/9,0  8,8/9,0
Straty ciepła w trybie czuwania  Wat 160 160 160
Ciśnienie dynamiczne gazu min./maks.
Gaz ziemny E/LL mbar  17,4-50  17,4-50  17,4-50
Propan mbar  37-50  37-50  37-50
Zużycie gazu przy 15°C/1013 mbar:
Gaz ziemny E (Wo = 15,0 kWh/m3) NCV = 9,97 kWh/m3  m3/h  0,29-1,45  0,38-1,90  0,47-2,55
Gaz ziemny LL (Wo = 12,4 kWh/m3) NCV = 8,57 kWh/m3  m3/h  0,34-1,69  0,44-2,21  0,55-2,96
Propan (NCV = 25,9 kWh/m3)  m3/h  0,18-0,55  0,20-0,75  0,26-0,97
Napięcie robocze  V/Hz  230/50  230/50  230/50
Min./maks. zakres poboru mocy elektr.  Wat  20/44  22/62  20/56
Gotowość ruchowa  Wat 9 9 9
Stopień ochrony (IP)  IP 20 20 20
Dopuszczalna temperatura otoczenia podczas pracy  °C  5-40  5-40  5-40
Poziom mocy akustycznej
Hałas podczas grzania (EN 15036 cz. 1) (w zależności od pow. pomieszcz.)  dB(A) 57  62 66
Hałas przy wylocie spalin, wysyłany z wylotu (DIN 45635, cz. 47) (doprowadzenie powietrza z kotłowni/bezpośrednio)  dB(A) 43 49 55
Poziom ciśnienia akustycznego (w zależności od warunków ustawienia) 4  dB(A) 50 56 59
Ilość kondensatu (gaz ziemny) przy 40/30°C  l/h 1,3 1,8 2,4
Wartość pH kondensatu ok.  pH 4,2 4,2 4,2
Typ konstrukcji  B23P, C53, C63
System odprowadzania spalin
Klasa temperaturowa T 120 120 120
Strumień masowy spalin przy nominalnym obciążeniu cieplnym (na sucho) kg/h 23 31 42
Strumień masowy spalin przy najniższym obciążeniu cieplnym (na sucho) kg/h 4,7 6 7,1
Temperatura spalin przy mocy nominalnej i pracy 80/60°C  °C 62 63 64
Temperatura spalin przy mocy nominalnej i pracy 40/30°C  °C 45 45 45
Temperatura spalin przy najniższym nominalnym obciążeniu cieplnym i pracy 40/30°C  °C  31 31 31
Maksymalna dopuszczalna Temperatura powietrza do spalania °C 50 50 50
Przepływ objętościowy powietrza do spalania Nm3/h 17 23 31
Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin Pa 100 100 100
Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa -50 -50 -50
