Hoval TopGas Classic 24 kW

Hoval TopGas® Classic 24kW - jednofunkcyjny

  • Producent: Hoval
  • Model: TopGas Classic
  • Moc nominalna: 24 kW
  • Typ: jednofunkcyjny
  • Gwarancja: 2 lata
  • Wymiary (długość/szerokość/głębokość):  590/460/240
  • Kraj pochodzenia: Szwajcaria
  • Sterownik: brak

GWARANCJA
2 lata

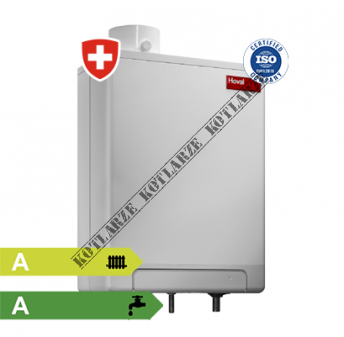

Naścienny kocioł kondensacyjny TopGas® 24kW classic

Kotły TopGas® Classic i Combi to idealny wybór do mieszkań i małych domów. Zapewniają ekonomiczne ogrzewanie oraz podgrzew ciepłej wody dzięki wbudowanemu wymiennikowi ciepła z miedzianą wężownicą dla obiegu grzewczego, a w modelu Combi z drugą miedzianą wężownicą do ciepłej wody użytkowej. Kotły te są niezwykle kompaktowe i ciche oraz łatwe w montażu. Model kotła dwufunkcyjnego Combi nie wymaga zewnętrznego zasobnika, co czyni system jeszcze bardziej kompaktowym. Wbudowany wymiennik ciepła do c.w.u. zapewnia wymaganą ilość ciepłej wody. Podgrzewanie ciepłej wody przez wężownicę miedzianą odbywa się na zasadzie przepływu bez pompy cyrkulacyjnej, stąd niskie koszty. Obecność dwóch wężownic miedzianych pozwala na jednoczesną pracę kotła Combi do podgrzewu wody oraz ogrzewania. Zastosowanie wężownicy miedzianej gwarantuje higienicznie czystą pracę, bez ryzyka zanieczyszczenia, zapchania i osadzania się kamienia. Kotły TopGas® Classic i Combi są wyposażone we wbudowany wysokowydajny palnik ze wstępnym mieszaniem gazu i świeżego powietrza do spalania, wentylator inwertorowy z płynną modulacją mocy oraz w wydajną pompę obiegową.  W kotle jest naczynie wzbiorcze oraz zestaw hydrauliczny z zaworami bezpieczeństwa dla łatwego podłączenia do instalacji grzewczej i sieci ciepłej wody. System kominowy jest współosiowy i umożliwia pracę niezależnie od powietrza w pomieszczeniu. Komin można poprowadzić bezpośrednio do ściany zewnętrznej lub podłączyć do pionowego komina lub szachtu.

Kotły kondensacyjne TopGas® Classic i Combi oferują najnowocześniejsze ogrzewanie o niezawodnej jakości dzięki niezwykle wydajnej technologii kondensacyjnej. Nadają się do ogrzewania oraz podgrzewu ciepłej wody w budynkach mieszkalnych, domach, mieszkaniach, a nawet w miejscach o innym przeznaczeniu niemieszkalnym. Naścienne kotły gazowe Hoval mają długą żywotność dzięki wysokosprawnemu wymiennikowi ciepła ze zintegrowaną miedzianą wężownicą, który zapewnia czystą i bezawaryjną pracę bez ryzyka tworzenia się kamienia.

Hoval TopGas® Classic 24kW

Wysoce wydajna technologia kondensacji i niska emisja do środowiska
Aluminiowo - miedziowa konstrukcja wymiennika ciepła pozwala na zwiększenie efektywności do 15% względem tradycyjnych kotłów
Wbudowany system sterowania z możliwością podłączenia do zewnętrznych sterowników inteligentnych pomieszczeń.
Projekt, montaż, uruchomienie oraz konserwacja wspierana i prowadzona przez firmę Hoval

Niskie koszty

  • o 15% zwiększona sprawność i odzysk energii dzięki zaawansowanej technologii kondensacji
  • Doskonałe wykorzystanie paliwa i oszczędność energii dzięki ukierunkowanej na potrzeby pracy palnika oraz wysokowydajnym pompom
  • Niezawodny stosunek ceny do wydajności dzięki jakości wykonania Hoval
  • Wskaźnik zużycia energii **dla stałej kontroli kosztów

** z systemem sterowania TopTronic® E

Przyjazny dla środowiska

  • Najwyższe wartości emisji dzięki systemowi palnika gazowego
  • Około 15% niższe zużycie energii dzięki technologii kondensacji z wydajnym wymiennikiem ciepła
  • Łatwe połączenie z energią słoneczną dla dodatkowej poprawy równowagi ekologicznej
  • Prosta regulacja czasu pracy ** ułatwia energooszczędne ogrzewanie

** z systemem sterowania TopTronic® E

Wysoki komfort cieplny i bezproblemowa konserwacja

  • Wysoki komfort cieplny dzięki przewidywaniu temperatury zewnętrznej i nasłonecznieniu (z prognozy pogody) **
  • Bezproblemowa konserwacja dzięki łatwemu dostępowi do wszystkich ważnych elementów
  • Powiadomienie o konserwacji ** automatycznie przypomina o konieczności dokonania przeglądu
  • Długa żywotność dzięki wymuszonemu przepływowi oraz łatwemu do czyszczenia wymiennikowi ciepła *

*TopGas® classic, combi i comfort
** z systemem sterowania TopTronic® E

Kompaktowy, kompletny system

  • Łatwa instalacja i minimalne wymagania przestrzenne dzięki kompaktowej konstrukcji
  • Szybka instalacja dzięki inteligentnemu, gotowemu do podłączenia kompletnemu systemowi
  • Aplikacja na smartfona ** umożliwia łatwe sterowanie podczas jazdy i odbieranie komunikatów systemowych w czasie rzeczywistym
  • Najnowocześniejsze standardy interfejsów ** do podłączenia do automatyki budynkowej lub Smart Grids

** z systemem sterowania TopTronic® E

Model Classic

Model Classic wymaga zewnętrznego zasobnika z wężownicą na ciepłą wodę użytkową, a odpowiednim modelem jest TopVal o pojemności 130 lub 160 litrów. Dobrym rozwiązaniem systemowym w mieszkaniach i domach jednorodzinnych, zapewniającym maksymalny komfort mieszkania, jest połączenie gazowego kotła kondensacyjnego

TopGas® i komfortowej wentylacji z rekuperacją Hoval HomeVent, która gwarantuje czyste powietrze przez całą dobę.

Informacje dodatkowe

Naścienny gazowy kocioł kondensacyjny

  • Technologia kondensacji
  • wymiennik ciepła wykonany z odpornego na korozję stopu aluminium ze zintegrowaną, miedzianą nagrzewnicą; od strony spalin - aluminium od strony wody - miedź
  • Wbudowane:
    • wysokowydajna pompa z regulowaną prędkością
    • czujnik ciśnienia wody
    • odpowietrznik ręczny
    • ogranicznik temperatury spalin
  • Palnik powierzchniowy ze wstępnym mieszaniem ze stali szlachetnej
    • modulowany z regulacją ilości mieszanki gazu/powietrza
    • automatyczny zapłon
    • czujnik jonizacyjny
  • Gazowy naścienny kocioł kondensacyjny zamontowany w obudowie z blachy stalowej lakierowanej na biało

Podstawowy panel sterowania kotła G04

  • Gazowy automat palnikowy z jednostką kontrolną
  • Modulowana praca palnika
  • Włącznik główny „0/1”
  • Wyświetlacz pracy i zakłóceń
  • Regulacja wytwarzania ciepłej wody z czujnikiem lub wymogiem termostatycznym
  • Przyłącze max. 1 regulatora pokojowego lub 1 zdalna obsługa z czujnikiem pomieszczenia

Wykonanie na życzenie

  • Wolnostojący podgrzewacz wody TopVal (130, 160)
  • Zawór gazowy
  • z ramą montażową
  • z ramą montażową i naczyniem rozszerzalnościowym
  • Zestaw przyłączeniowy

Zawartość dostawy

  • kompletnie zmontowany naścienny gazowy kocioł kondensacyjny
  • materiał do zawieszenia kotła
  • pakiet instrukcji
  • podręcznik użytkownika
Dane techniczne
Opis Jednostka TopGas® classic
12 kW 18 kW 24 kW 30 kW
Nominalna moc grzewcza w temp. 80/60°C, gaz ziemny  kW  3,4-11,5  5,3-17,2  7,0-22,9  8,7-28,5
Nominalna moc grzewcza w temp. 50/30°C, gaz ziemny  kW  3,8-12,0  5,7-18,0  7,7-24,0  9,2-30,0
Nominalna moc grzewcza w temp. 80/60°C, propan  kW  3,5-11,5  5,8-17,3  7,4-22,9  9,2-28,5
Nominalna moc grzewcza w temp. 50/30°C, propan  kW  3,4-12,0  6,3-18,0  8,0-24,0  9,6-30,0
Obciążenie nominalne dla gazu ziemnego  kW  3,5-11,8  5,3-17,8  7,1-23,5  8,8-28,9
Obciążenie nominalne dla propanu 2  kW  3,6-11,8  5,9-17,8  7,5-23,5  9,3-28,9
Min./max. ciśnienie robocze, grzewcze (PMS)  bar  1/3  1/3  1/3  1/3
Maks. temperatura robocza (Tmax)  °C 85 85 85 85
Pojemność wodna kotła (V(H20))  l 1,4 1,7 2 2
Minimalna ilość wody obiegowej  l/h 180 180 180 180
Ciężar kotła (bez zawartości wody, włącznie z obudową)  kg 32 35 38 40
Sprawność kotła w temp. 80/60°C podczas pracy przy pełnym obciążeniu (NCV / GCV)  %  97,7/88,0  96,9/87,3  97,4/87,7  98,4/88,6
Sprawność kotła przy obciąż. częśc. 30% (EN 15502) (NCV / GCV)  %  108,8/98,0  108,3/97,6  108,9/98,1  108,3/97,6
Klasa wydajności energetycznej
bez sterowania  % 92 92 93 93
ze sterowaniem  % 94 94 95 95
ze sterowaniem i czujnikiem pomieszczenia  % 96 96 97 97
Klasa NOx  (EN 15502) 6 6 6 6
Emisje tlenku azotu (EN 15502) (GCV) NOx  mg/kWh 27 27 24 53
Zawartość CO2 w spalinach moc maks./min.  %  8,8/9,0  8,8/9,0  8,8/9,0  8,8/9,0
Straty ciepła w trybie czuwania  Wat 38 38 38 38
Ciśnienie dynamiczne gazu min./maks.
Gaz ziemny E/LL  mbar  17,4-50  17,4-50  17,4-50  17,4-50
Propan  mbar  25-50  25-50  25-50  25-50
Zużycie gazu przy 15°C/1013 mbar:
Gaz ziemny E (Wo = 15,0 kWh/m3) NCV = 9,97 kWh/m3  m3/h  0,35-1,18  0,53-1,79  0,71-2,36  0,88-2,90
Gaz ziemny LL(Wo = 12,4 kWh/m3) NCV = 8,57 kWh/m3  m3/h  0,41-1,38  0,62-2,08  0,83-2,74  1,03-3,37
Propan (NCV = 25,9 kWh/m3)  m3/h  0,14-0,46  0,23-0,69  0,29-0,91  0,36-1,12
Napięcie robocze  V/Hz  230/50  230/50  230/50  230/50
Min./maks. zakres poboru mocy elektr. (włącznie z pompą)  Wat  15/40  15/40  15/45  15/40
Gotowość ruchowa  Wat 2 2 2 2
Stopień ochrony (IP)  IP 44 44 44 44
Dopuszczalna temperatura otoczenia podczas pracy  °C  5-40  5-40  5-40  5-40
Poziom mocy akustycznej
Hałas podczas grzania (EN 15036 cz. 1) (doprowadzanie powietrza z kotłowni)  dB(A) 50 50 50 50
Ilość kondensatu (gaz ziemny) przy 50/30°C  l/h 1,1 1,6 2,1 2,7
Wartość pH kondensatu  ok. 4,2 4,2 4,2 4,2
Typ konstrukcji B23, B33 C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
System odprowadzania spalin
Klasa temperaturowa  T 120 120 120 120
Strumień masowy spalin przy nominalnym obciążeniu cieplnym (na sucho)  kg/h 19,6 29,5 39 49
Strumień masowy spalin przy najniższym obciążeniu cieplnym (na sucho)  kg/h 5,4 8 10,6 13,2
Temperatura spalin przy mocy nominalnej i pracy 80/60°C  °C 78 78 78 70
Temperatura spalin przy mocy nominalnej i pracy 50/30°C  °C 57 57 57 51
Temperatura spalin przy najniższym nominalnym obciążeniu cieplnym i pracy 50/30°C  °C 32 32 32 32
Maksymalna dopuszczalna temperatura powietrza do spalania  °C 50 50 50 50
Przepływ objętościowy powietrza do spalania  Nm3/h 14,5 21,9 28,9 35,6
Maks. ciśnienie podawania dla linii powietrza nawiewanego/spalin  Pa 75 75 75 75
Maksymalny ciąg/ podciśnienie na króćcu spalinowym  Pa 50 50 50 50


Uruchomienie:

Warunkiem gwarancji jest uruchomienie przez serwis Hoval lub autoryzowanego partnera Serwisowego Hoval.
