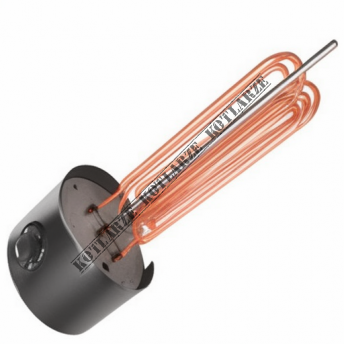

Grzałka SH 6,0kW/400V

  • Dodaj recenzję:
  • Kod: 907270
  • Producent: Austria Email
  • Kod producenta: 9 004 464 303 081
  • Dostępność: Dostępny  (3 szt.)

  • szt.
  • Cena brutto: 1 277,97 zł 1 039,00 zł

Grzałka elektryczna kołnierzowa

  • Model: SH
  • Moc grzałki: 6,0kW/400V
  • EAN:9 004 464 303 081
UMÓW
MONTAŻ

Grzałka elektryczna SH 6,0kW / 400V

Grzałka elektryczna SH o mocy 6,0 kW i napięciu 400V to element grzewczy, który jest stosowany w różnych urządzeniach przemysłowych lub domowych, takich jak bojlery, podgrzewacze wody, piece czy systemy centralnego ogrzewania. Takie grzałki zamieniają energię elektryczną na ciepło, co pozwala na ogrzewanie wody lub innych substancji.

Zastosowania

Grzałki tego typu są często stosowane w:
  • Podgrzewaczach wody (bojlerach), gdzie są odpowiedzialne za nagrzewanie wody użytkowej.
  • Systemach centralnego ogrzewania, jako elementy podgrzewające wodę lub inne płyny w układzie.
  • Piece elektryczne – mogą być częścią większych instalacji do ogrzewania pomieszczeń lub procesów technologicznych.
  • Przemysłowe urządzenia grzewcze, takie jak suszarnie, piecyki laboratoryjne czy linie produkcyjne.
Austria Email WP SOL

Charakterystyka techniczna

  • Moc grzewcza: 6,0 kW – oznacza, że grzałka zużywa 6,0 kW mocy elektrycznej i przekształca ją w ciepło.
  • Napięcie: 400V – standardowe zasilanie trójfazowe, co oznacza, że można ją podłączyć do typowej domowej instalacji elektrycznej.
  • Rezystancja: Przy napięciu 400V i mocy 6,0 kW można obliczyć oporność grzałki.
Austria Email WP SOL

Instalacja i użytkowanie

Grzałka wymaga poprawnej instalacji, zazwyczaj w otworach montażowych zbiorników lub systemów grzewczych.
  • Bezpieczeństwo: Ważne jest stosowanie zabezpieczeń termicznych (np. termostatów) oraz odpowiednich instalacji elektrycznych z uziemieniem, aby uniknąć przegrzania czy awarii.
  • Serwis i konserwacja: Regularne czyszczenie grzałki z kamienia i osadów (zwłaszcza w bojlerach) zapewnia jej długowieczność i efektywność działania.
Austria Email WP SOL


Oto bardziej szczegółowe informacje dotyczące instalacji, użytkowania i specyficznych aspektów technicznych grzałki elektrycznej SH - 6,0kW / 400V.

1. Specyfikacja techniczna

  • Moc: 6,0 kW (6000 W)
  • Napięcie zasilania: 400V (trójfazowe)
  • Rodzaj połączenia: Gwiazda (YY) lub Trójkąt (ΔΔ)
  • Prąd na fazę:
    Obliczenie dla zasilania trójfazowego (układ gwiazdy): I=P3⋅UI = \frac{P}{\sqrt{3} \cdot U} I=60003⋅400≈8,66 A na fazę.I = \frac{6000}{\sqrt{3} \cdot 400} \approx 8,66 \, \text{A na fazę}.


2. Dobór przewodów i zabezpieczeń

a) Przewody zasilające

  • Minimalny przekrój przewodu:
    • Dla prądu 8,66 A na fazę, minimalny przekrój przewodu miedzianego wynosi 1,5 mm².
    • Zalecany przekrój przy dłuższych odcinkach: 2,5 mm².
  • Typ przewodów:
    • Pięciożyłowy przewód, np. YDY 5x1,5 mm² lub YDY 5x2,5 mm²:
      • 3 żyły fazowe (L1L1, L2L2, L3L3),
      • 1 żyła neutralna (NN),
      • 1 żyła ochronna (PEPE).

b) Zabezpieczenia elektryczne

  1. Wyłącznik nadmiarowoprądowy (bezpiecznik):
    • Trójfazowy wyłącznik o prądzie znamionowym 10 A (charakterystyka B10 lub C10).
  2. Wyłącznik różnicowoprądowy (RCD):
    • O prądzie różnicowym 30 mA (zalecany w instalacjach grzewczych).
  3. Zabezpieczenie termiczne grzałki (opcjonalne):
    • Warto zastosować dodatkowy termostat do ochrony przed przegrzaniem.

3. Podłączenie grzałki w systemie trójfazowym

a) Typ połączenia: Gwiazda (YY)

  1. Schemat połączenia:

    • Każda faza (L1L1, L2L2, L3L3) jest podłączona do oddzielnych zacisków elementów grzewczych.
    • Drugi koniec każdego elementu grzewczego jest połączony w jeden wspólny punkt – środek gwiazdy.
    • Punkt neutralny grzałki może być połączony z przewodem neutralnym (NN), jeśli wymaga tego konstrukcja.
    • Przewód ochronny (PEPE) podłącz do zacisku uziemiającego na obudowie grzałki.

  2. Kroki instalacji:

    • Odłącz zasilanie przed rozpoczęciem prac.
    • Podłącz przewody L1L1, L2L2, L3L3, NN i PEPE do odpowiednich zacisków.
    • Upewnij się, że połączenia są solidne i zgodne z dokumentacją techniczną.
    • Po podłączeniu sprawdź instalację miernikiem, aby wykryć ewentualne błędy.

b) Typ połączenia: Trójkąt (ΔΔ)

  • Rzadziej stosowane w systemach 400V, chyba że wymaga tego specyfika urządzenia.
  • Przy połączeniu trójkąt przewód neutralny nie jest wykorzystywany.

4. Bezpieczeństwo instalacji

  • Uziemienie: Grzałka musi być uziemiona, aby zapobiec porażeniu prądem w przypadku awarii izolacji.
  • Kontrola stanu instalacji: Regularne przeglądy przewodów i zabezpieczeń są kluczowe dla zapewnienia długiej i bezawaryjnej pracy.
  • Unikanie pracy "na sucho": Grzałka nigdy nie powinna działać bez medium grzewczego (np. wody), ponieważ może to spowodować jej uszkodzenie.


5. Przykład obliczenia czasu nagrzewania wody

Załóżmy, że chcesz podgrzać 100 litrów wody z temperatury 20°C do 60°C.

Wzór:

t=m⋅c⋅ΔTPt = \frac{m \cdot c \cdot \Delta T}{P}

Dane:

  • m=100 kgm = 100 \, \text{kg} (1 litr wody ≈ 1 kg),
  • c=4,186 J/g°Cc = 4,186 \, \text{J/g°C} (ciepło właściwe wody),
  • ΔT=60−20=40 °C\Delta T = 60 - 20 = 40 \, \text{°C},
  • P=6000 WP = 6000 \, \text{W}.

Obliczenia:

t=100⋅4,186⋅406000≈279 sekund≈4,65 minuty.t = \frac{100 \cdot 4,186 \cdot 40}{6000} \approx 279 \, \text{sekund} \approx 4,65 \, \text{minuty}.



Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
