Grzałka SH 3,0kW/230V/400V

  • Dodaj recenzję:
  • Kod: 907240
  • Producent: Austria Email
  • Kod producenta: 9 004 464 303 050
  • Dostępność: Dostępny  (3 szt.)

  • szt.
  • Cena brutto: 1 178,34 zł 958,00 zł

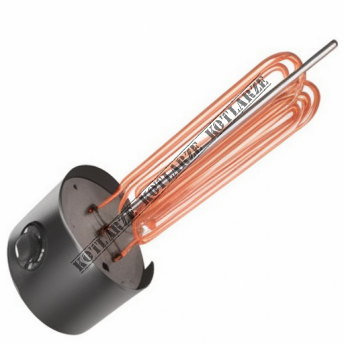

Grzałka elektryczna kołnierzowa

  • Model: SH
  • Moc grzałki: 3,0kW/230V/400V
  • EAN:9 004 464 303 050
UMÓW
MONTAŻ

Grzałka elektryczna SH 3,0kW / 230V / 400V

Grzałka elektryczna SH o mocy 3,0 kW i napięciu 230V / 400V to element grzewczy, który jest stosowany w różnych urządzeniach przemysłowych lub domowych, takich jak bojlery, podgrzewacze wody, piece czy systemy centralnego ogrzewania. Takie grzałki zamieniają energię elektryczną na ciepło, co pozwala na ogrzewanie wody lub innych substancji.

Zastosowania

Grzałki tego typu są często stosowane w:
  • Podgrzewaczach wody (bojlerach), gdzie są odpowiedzialne za nagrzewanie wody użytkowej.
  • Systemach centralnego ogrzewania, jako elementy podgrzewające wodę lub inne płyny w układzie.
  • Piece elektryczne – mogą być częścią większych instalacji do ogrzewania pomieszczeń lub procesów technologicznych.
  • Przemysłowe urządzenia grzewcze, takie jak suszarnie, piecyki laboratoryjne czy linie produkcyjne.
Austria Email WP SOL

Charakterystyka techniczna

  • Moc grzewcza: 3,0 kW – oznacza, że grzałka zużywa 3,0 kW mocy elektrycznej i przekształca ją w ciepło.
  • Napięcie: 230V standardowe zasilanie jednofazowe lub 400V – standardowe zasilanie trójfazowe, co oznacza, że można ją podłączyć do typowej domowej instalacji elektrycznej.
  • Rezystancja: Przy napięciu 400V i mocy 3,0 kW można obliczyć oporność grzałki.
Austria Email WP SOL

Instalacja i użytkowanie

Grzałka wymaga poprawnej instalacji, zazwyczaj w otworach montażowych zbiorników lub systemów grzewczych.
  • Bezpieczeństwo: Ważne jest stosowanie zabezpieczeń termicznych (np. termostatów) oraz odpowiednich instalacji elektrycznych z uziemieniem, aby uniknąć przegrzania czy awarii.
  • Serwis i konserwacja: Regularne czyszczenie grzałki z kamienia i osadów (zwłaszcza w bojlerach) zapewnia jej długowieczność i efektywność działania.
Austria Email WP SOL


Oto bardziej szczegółowe informacje dotyczące instalacji, użytkowania i specyficznych aspektów technicznych grzałki elektrycznej RDU 18 - 6,0kW / 400V.

1. Specyfikacja techniczna

  • Moc: 3,0 kW (3000 W)
  • Napięcie: 230V (jednofazowe) lub 400V (trójfazowe)
  • Rodzaj połączenia:
    • Przy zasilaniu 230V: Jednofazowe połączenie, wykorzystujące przewód fazowy LL, neutralny NN, i ochronny PEPE.
    • Przy zasilaniu 400V: Trójfazowe połączenie w układzie gwiazdy YY.

2. Dobór przewodów i zabezpieczeń

a) Dla zasilania 230V

  1. Prąd znamionowy:

    I=PU=3000230≈13,0 A.I = \frac{P}{U} = \frac{3000}{230} \approx 13,0 \, \text{A}.

  2. Przekrój przewodu:

    • Minimalny przekrój przewodu miedzianego to 2,5 mm².

  3. Zabezpieczenia elektryczne:

    • Wyłącznik nadmiarowoprądowy: B16.
    • Wyłącznik różnicowoprądowy: Prąd różnicowy 30 mA.

b) Dla zasilania 400V (trójfazowe)

  1. Prąd na fazę:

    I=P3⋅U=30003⋅400≈4,33 A na fazę.I = \frac{P}{\sqrt{3} \cdot U} = \frac{3000}{\sqrt{3} \cdot 400} \approx 4,33 \, \text{A na fazę}.

  2. Przekrój przewodu:

    • Minimalny przekrój przewodu miedzianego to 1,5 mm² dla krótkich odległości.
    • Dla większych odległości zaleca się 2,5 mm².

  3. Zabezpieczenia elektryczne:

    • Wyłącznik nadmiarowoprądowy: B10 (lub C10).
    • Wyłącznik różnicowoprądowy: Prąd różnicowy 30 mA dla zasilania trójfazowego.

3. Podłączenie grzałki

a) Przy zasilaniu jednofazowym (230V)

  1. Schemat połączenia:

    • Przewód fazowy LL podłącz do jednego zacisku grzałki.
    • Przewód neutralny NN podłącz do drugiego zacisku grzałki.
    • Przewód ochronny PEPE podłącz do zacisku uziemiającego na obudowie grzałki.

  2. Kroki instalacji:

    • Odłącz zasilanie przed przystąpieniem do prac.
    • Podłącz przewody zgodnie z instrukcją grzałki.
    • Sprawdź solidność połączeń i upewnij się, że przewody są dobrze zamocowane.

b) Przy zasilaniu trójfazowym (400V)

  1. Schemat połączenia w układzie gwiazdy YY:

    • Każdą z faz L1,L2,L3L1, L2, L3 podłącz do oddzielnych zacisków grzałki.
    • Punkt neutralny grzałki (środek gwiazdy) może być połączony z przewodem neutralnym NN, jeśli jest wymagane.
    • Przewód ochronny PEPE podłącz do zacisku uziemiającego grzałki.

  2. Kroki instalacji:

    • Wyłącz zasilanie.
    • Podłącz przewody zasilające L1,L2,L3L1, L2, L3 oraz PEPE do odpowiednich zacisków.
    • Sprawdź poprawność połączenia przewodów za pomocą miernika.

  3. Uwagi:

    • Przy zasilaniu trójfazowym prąd jest rozłożony na trzy fazy, co redukuje obciążenie przewodów.

4. Bezpieczeństwo instalacji

  • Uziemienie: Grzałka musi być uziemiona, aby zapobiec porażeniu prądem w przypadku awarii izolacji.
  • Kontrola stanu instalacji: Regularne przeglądy przewodów i zabezpieczeń są kluczowe dla zapewnienia długiej i bezawaryjnej pracy.
  • Unikanie pracy "na sucho": Grzałka nigdy nie powinna działać bez medium grzewczego (np. wody), ponieważ może to spowodować jej uszkodzenie.



5. Przykład obliczenia czasu nagrzewania wody

Dla grzałki o mocy 3,0 kW i zbiornika z 50 litrami wody podgrzewanej z temperatury 20°C do 60°C:

Wzór:

t=m⋅c⋅ΔTPt = \frac{m \cdot c \cdot \Delta T}{P}

Dane:

  • m=50 kgm = 50 \, \text{kg} (1 litr wody ≈ 1 kg),
  • c=4,186 J/g°Cc = 4,186 \, \text{J/g°C},
  • ΔT=60−20=40 °C\Delta T = 60 - 20 = 40 \, \text{°C},
  • P=3000 WP = 3000 \, \text{W}.

Obliczenia:

t=50⋅4,186⋅403000≈279 sekund≈4,65 minuty.t = \frac{50 \cdot 4,186 \cdot 40}{3000} \approx 279 \, \text{sekund} \approx 4,65 \, \text{minuty}.


Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
