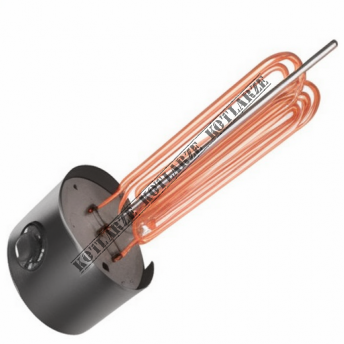

Grzałka RD SISS 7,5kW/230V

Dodaj recenzję:

Kod: 947092
Producent: Austria Email
Kod producenta: 9 004 464 134 401
Dostępność: Dostępny (3 szt.)

Ilość:szt.
Cena brutto: 1 820,40 zł 1 480,00 zł

Grzałka elektryczna kołnierzowa

Model: RD SISS
Moc grzałki: 7,5kW/230V
EAN:9 004 464 134 401

Grzałka elektryczna RD SISS 7,5kW / 230V

Grzałka elektryczna RD SISS o mocy 7,5 kW i napięciu 230V to element grzewczy, który jest stosowany w różnych urządzeniach przemysłowych lub domowych, takich jak bojlery, podgrzewacze wody, piece czy systemy centralnego ogrzewania. Takie grzałki zamieniają energię elektryczną na ciepło, co pozwala na ogrzewanie wody lub innych substancji.

Zastosowania

Grzałki tego typu są często stosowane w:

Podgrzewaczach wody (bojlerach), gdzie są odpowiedzialne za nagrzewanie wody użytkowej.
Systemach centralnego ogrzewania, jako elementy podgrzewające wodę lub inne płyny w układzie.
Piece elektryczne – mogą być częścią większych instalacji do ogrzewania pomieszczeń lub procesów technologicznych.
Przemysłowe urządzenia grzewcze, takie jak suszarnie, piecyki laboratoryjne czy linie produkcyjne.

Charakterystyka techniczna

Moc grzewcza: 7,5 kW – oznacza, że grzałka zużywa 7,5 kW mocy elektrycznej i przekształca ją w ciepło.
Napięcie: 230V – standardowe zasilanie jednofazowe, co oznacza, że można ją podłączyć do typowej domowej instalacji elektrycznej.
Rezystancja: Przy napięciu 230V i mocy 7,5kW można obliczyć oporność grzałki.

Instalacja i użytkowanie

Grzałka wymaga poprawnej instalacji, zazwyczaj w otworach montażowych zbiorników lub systemów grzewczych.

Bezpieczeństwo: Ważne jest stosowanie zabezpieczeń termicznych (np. termostatów) oraz odpowiednich instalacji elektrycznych z uziemieniem, aby uniknąć przegrzania czy awarii.
Serwis i konserwacja: Regularne czyszczenie grzałki z kamienia i osadów (zwłaszcza w bojlerach) zapewnia jej długowieczność i efektywność działania.

Oto bardziej szczegółowe informacje dotyczące instalacji, użytkowania i specyficznych aspektów technicznych grzałki elektrycznej RD SISS - 7,5kW / 230V.

1. Specyfikacja techniczna

Moc: 7,5 kW (7500 W)
Napięcie zasilania: 230V (jednofazowe)
Prąd znamionowy: $I = \frac{P}{U} = \frac{7500}{230} \approx 32,6 \, \text{A}.$

2. Dobór przewodów i zabezpieczeń

a) Przewody zasilające

Przekrój przewodu:
Dla prądu ok. 32,6 A, minimalny przekrój przewodu miedzianego wynosi:
- 4 mm² dla krótkich odległości (do 10 m),
- 6 mm² dla większych odległości (powyżej 10 m).
Typ przewodu:
- Przewód trójżyłowy, np. YDY 3x4 mm² lub YDY 3x6 mm²:
  - $L$ : Przewód fazowy,
  - $N$ : Przewód neutralny,
  - $PE$ : Przewód ochronny.

b) Zabezpieczenia elektryczne

Wyłącznik nadmiarowoprądowy (bezpiecznik):
- Typ: B40 lub C40 (40 A).
Wyłącznik różnicowoprądowy (RCD):
- Prąd różnicowy: 30 mA,
- Prąd znamionowy: minimum 40 A.

3. Podłączenie grzałki

a) Schemat połączenia

Zaciski na grzałce:
- Zacisk $L$ : Podłącz przewód fazowy (brązowy/czarny).
- Zacisk $N$ : Podłącz przewód neutralny (niebieski).
- Zacisk $PE$ : Podłącz przewód ochronny (żółto-zielony).
Kroki instalacji:
- Odłącz zasilanie na głównym wyłączniku przed przystąpieniem do prac.
- Zamocuj przewody w odpowiednich zaciskach, upewniając się, że połączenia są solidne.
- Sprawdź poprawność podłączenia przewodów za pomocą miernika przed włączeniem zasilania.

4. Wymagania instalacyjne

Oddzielny obwód zasilający:
Grzałka o mocy 7,5 kW musi być zasilana z dedykowanego obwodu elektrycznego.
Poprawne uziemienie:
Przewód ochronny ( $PE$ ) musi być podłączony do uziemienia w celu zapewnienia bezpieczeństwa.
Zabezpieczenie przed przegrzaniem:
Zaleca się zastosowanie termostatu lub innego zabezpieczenia, które odłączy zasilanie w przypadku przekroczenia dopuszczalnej temperatury.

5. Przykład obliczenia czasu nagrzewania wody

Dla zbiornika z 100 litrami wody, podgrzewanej z temperatury 20°C do 60°C:

Wzór:

t = \frac{m \cdot c \cdot \Delta T}{P}

Dane:

$\, \text{kg}$ (1 litr wody ≈ 1 kg),
$\, \text{J/g°C}$ ,
$°C\Delta T = 60 - 20 = 40 \, \text{°C}$ ,
$\, \text{W}$ .

Obliczenia:

t = \frac{100 \cdot 4,186 \cdot 40}{7500} \approx 223,6 \, \text{sekund} \approx 3,73 \, \text{minuty}.

6. Uwagi dotyczące użytkowania

Praca w medium grzewczym: Grzałka musi być zanurzona w medium (np. woda, olej) podczas pracy, aby uniknąć uszkodzenia.
Regularne przeglądy: Należy okresowo sprawdzać stan przewodów, połączeń oraz izolacji.
Zgodność z dokumentacją: Upewnij się, że podłączenie grzałki jest zgodne z instrukcją producenta.

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
