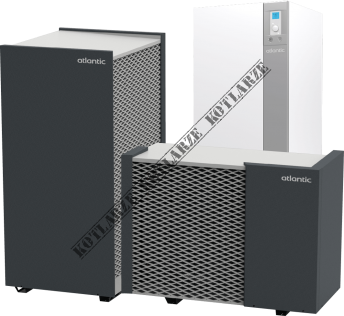

Pompa ciepła typu powietrze-woda w konstrukcji monoblokowej z zasobnikiem c.w.u.

  • Model: Ixtra M DUO 12kW
  • Moc grzewcza: 12 kW
  • EAN:3 410 535 262 809

Pompa ciepła Atlantic Ixtra M DUO 12kW

  • Łatwość instalacji
    • Zintegrowane podtrzymanie elektryczne 6kW mono / 9kW tri
    • Zintegrowany zbiornik buforowy o pojemności łącznej do 40 l (w tym jednostka wewnętrzna)
    • Zoptymalizowany dostęp do podzespołów
  • Zintegrowana ochrona
    • Zintegrowany elektryczny przewód grzewczy do jednostki zewnętrznej
    • Elektryczny układ podtrzymania zintegrowany z jednostką zewnętrzną z funkcją zapobiegając zamarzaniu
  • Elastyczny montaż
    • Wyjścia hydrauliczne za lub pod jednostką zewnętrzną
    • Orientacja jednostki zewnętrznej 360°
Atlantic Ixtra M
  • Spokojna instalacja
    • Zabezpieczone i oddzielnie pakowane panele obudowy
    • Zamaskowany wentylator, uporządkowana konstrukcja, niski poziom hałasu
  • Łatwość konserwacji
    • Kratki i wszystkie panele są zdejmowane
    • Współosiowy wymiennik z odpływem
  • Akustyczny spokój
    • Zoptymalizowane sterowanie
    • Ukryty ponadwymiarowy wentylator
    • Szczelna obudowa sprężarki z materiałem pochłaniającym drgania
    • Podwójny poziom gum antywibracyjnych

Komfort

  • 4 modele: 9 do 17 kW (z czynnikiem chłodniczym R452B)
  • Niezwykle cicha praca (ciśnienie akustyczne w odległości 3 metrów na poziomie 35 dB(A))
  • Wyłącznie ogrzewanie
  • Modele jedno i trójfazowe

Ekonomia

  • Regulacja VPAM umożliwia modulację mocy sprężarki
  • Zintegrowany zbiornik buforowy nawet do 40 L
  • Solidna koncepcja hydrauliczna dzięki opatentowanemu współosiowemu wymiennikowi ciepła
  • Obudowa jednostki wewnętrznej wykonana w 100% z metalu
Atlantic Ixtra M

Sterowanie

  • Intuicyjny i przyjazny dla użytkownika interfejs
  • Możliwość zdalnej obsługi za pośrednictwem aplikacji Cozytouch dzięki systemowi sterowania NAVISTEM 400H
Atlantic Ixtra M

Koaksjalny wymiennik ciepła

  • Opatentowana konstrukcja wymiennika (rura w rurze).
  • Czynnik chłodniczy w postaci gazu pod wysokim ciśnieniem skraplając się, oddaje swoje ciepło do wody krążącej w rurze wewnętrznej.
  • Obecność bufora pozwala jednocześnie skompensować wymagany zład instalacji grzewczej.
Atlantic Ixtra M

Wewnętrzny moduł hydrauliczny

  1. Zbiornik buforowy
  2. Zawór bezpieczeństwa
  3. Pompa cyrkulacyjna
  4. Króciec wejścia obiegu grzewczego
  5. Odpowietrznik automatyczny
  6. Płyta główna
  7. Naczynie wzbiorcze
  8. Zaawansowany programator
Atlantic Ixtra M

Zewnętrzna jednostka inwertera

  1. Śmigło wentylatora
  2. Silnik wentylatora
  3. Parownik
  4. Zbiornik retencyjny
  5. Sprężarka
  6. Przyłącza hydrauliczne
  7. Reduktor ciśnienia
  8. Zawór rozprężny
  9. Obudowa zewnętrzna
Atlantic Ixtra M
Dane techniczne
Opis Jednostka Atlantic Ixtra M
9kW 12kW TRI 15kW TRI 17kW TRI
Charakterystyka ogrzewania i wydajność
Czynnik chłodniczyR452BR452BR452BR452B
Klasa energetyczna - ogrzewanie (35°C/55°C) - A+++/A++ A+++/A++ A+++/A++ A++/A++
Wydajność cieplna (35°C/55°C)(2) kW 8/7 10/10 14/13 15/15
Roczne zużycie energii - ogrzewanie (35°C/55°C) kWh 3714/4275 4552/5964 6187/8179 7143/9864
Sezonowa efektywność energetyczna - ogrzewanie (35°C/55°C)(2) % 175/128 175/130 177/131 165/126
Sezonowa efektywność energetyczna - ogrzewanie (35°C/55°C) z sondą zewnętrzną % 177/130 177/132 179/133 167/128
Poziom mocy akustycznej (w pomieszczeniu/na zewnątrz)(2)dB -/53 -/54 -/54 -/52
CHARAKTERYSTYKA GŁÓWNA
SCOP (35°C/55°C)- 4,5/3,33 4,45/3,33 4,5/3,35 4,2/3,23
Moc grzewcza +7°C/+35°C - ogrzewanie podłogowe kW8,00 10,00 12,0015,82
COP +7°C/35°C - ogrzewanie podłogowe- 4,64 4,52 4,76 3,23
Moc grzewcza -7°C/+35°C - ogrzewanie podłogowe kW 6,32 8,47 10,86 12,09
Moc pobierania -7°C/+35°C - ogrzewanie podłogowe kW 2,11 2,82 3,89 4,61
COP -7°C/+35°C - ogrzewanie podłogowe-2,95 3,00 2,79 2,62
Moc grzewcza +7°C/+45°C - grzejniki niskotemperaturowe kW 7,47 7,64 12,47 16,30
COP +7°C/+45°C - grzejniki niskotemperaturowe- 3,61 3,50 3,69 2,75
Moc grzewcza -7°C/+45°C - grzejniki niskotemperaturowe kW 6,13 8,22 10,53 11,73
COP -7°C/+45°C - grzejniki niskotemperaturowe- 2,49 2,41 2,24 2,07
Moc grzewcza +7°C/+55°C - grzejniki kW 6,94 9,28 12,93 16,78
COP +7°C/+55°C - grzejniki -2,88 2,82 3,00 2,41
Moc grzewcza -7°C/+55°C - grzejniki kW 6,21 8,46 11,95 13,64
COP -7°C/+55°C - grzejniki- 2,08 2,17 2,19 2,03
Moc grzałki elektrycznej(1) kW 6 9 9 9
JEDNOSTKA WEWNĘTRZNA
Masa własna/z wodąkg 40/62 40/62 40/62 40/62
Pojemność zbiornika buforowego L 16 16 16 16
Pojemność naczynia wzbiorczego L 12 12 12 12
Pojemność zbiornika c.w.u. L 190 190 190 190
Wsparcie elektryczne zasobnika c.w.u. kW 1,5 1,5 1,5 1,5
ø zasilanie/powrót obiegu grzewczego (gwint zewn.) cal 1" 1" 1" 1"
Zakres pracy (min./max.) dla temperatur zewnętrznych °C -20/+35 -20/+35 -20/+35 -20/+35
Zasilanie V/Hz 230/50 230/50 230/50 230/50
Zużycie nominalne W 80 80 80 80
JEDNOSTKA ZEWNĘTRZNA
Poziom hałasu dB 35 35 35 35
Masa własna/z wodą kg 165/190 228/250 228/250 228/250
Pojemność zbiornika buforowego L 16 24 24 24
ø zasilanie/powrót obiegu grzewczego (gwint zewn.) cal 1"1/4 1"1/4 1"1/4 1"1/4
Zakres pracy (min./max.) dla temperatur zewnętrznych °C -20/+35 -20/+35 -20/+35 -20/+35
Zapas czynnika chłodniczego R452B g 1800 2850 2750 2750
Ekwiwalent CO₂ t 1,26 1,99 1,92 1,92
Zasilanie V/Hz 230/50 400/50 400/50 400/50
Zużycie nominalne W 80 80 80 80
Natężenie nominalne A 0,35 0,35 0,35 0,35
Natężenie maksymalne A 26 13 13 13
Zabezpieczenie grzałki 6 kW / 9 kW A C32 C20 C20 C20
Przekrój kabla zasilającego grzałki 6 kW / 9 kW mm2 3G6 5G2,5 5G2,5 5G2,5
Zabezpieczenie kompresora A C32 C20 C20 C20
Przekrój kabla zasilającego kompresor mm2 3G6 5G2,5 5G2,5 5G2,5
Zabezpieczenie systemu sterowania A C10 C10 C10 C10
Przekrój kabla zasilającego systemu sterowania mm2 3G1,5 3G1,5 3G1,5 3G1,5
Przekrój kabla pomiędzy jednostką zewn. i wewn. mm23G1,5 3G1,5 3G1,5 3G1,5
Wymiary Atlantic Ixtra M
Wymiary Atlantic Ixtra M

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
