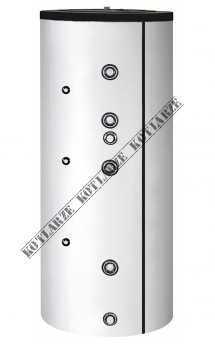

ACV TSA 2CO 500

  • Dodaj recenzję:
  • Kod: 945772
  • Producent: ACV
  • Kod producenta: 945772
  • Dostępność: Dostępny  (3 szt.)

  • szt.
  • Cena brutto: 8 063,88 zł 6 556,00 zł

Zasobnik c.w.u. emaliowany, z dwiema wężownicami z możliwością zainstalowania grzałki elektrycznej

  • Model: TSA 2CO 500
  • Pojemność całkowita: 500
  • EAN: 9 004 464 493 041

Zasobnik c.w.u. z dwiema wężownicami o dużej powierzchni grzewczej z możliwością zainstalowania grzałki elektrycznej

Przeznaczone do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym
TSA 1 CO - wyposażone w jedną wężownicę
TSA 2 CO - wyposażone w dwie wężownice - z możliwością podłączenia dodatkowych źródeł energii

ACV TSA 2CO 500

  • Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym
  • Możliwość podłączenia dodatkowych źródeł energii  Wykonane z wysokogatunkowej stali emaliowanej
  • Zabezpieczone przed korozją anodą magnezową
  • Ciśnienie pracy 10 bar
  • Estetyczna obudowa w kolorze jasnym siwym
  • Izolacja wysokiej jakości z pianki poliuretanowej 50 mm
  • Dwie wężownice o dużej powierzchni wymiany ciepła
  • Wylot ciepłej wody zlokalizowany u góry wymiennika c.w.u. zapewniający pełne odpowietrzenie
  • Wysokiej jakości termometr
  • Otwór rewizyjny o śr. 180 mm, DN110 z izolowanym kołnierzem
  • Nóżki regulacyjne
  • Montaż w pozycji stojącej
  • Niskie straty postojowe

Komfort

  • Zasobnik wykonany z wysokogatunkowej stali emaliowanej
  • Możliwość podłączenia dodatkowych źródeł energii
  • Dwie wężownice o dużej powierzchni grzewczej
  • Wylot ciepłej wody zlokalizowany u góry wymiennika c.w.u. zapewniający pełne odpowietrzenie
  • Wysokiej jakości termometr
  • Izolacja z pianki poliuretanowej 50 mm
  • Możliwość wyposażenia w grzałkę elektryczną
  • Otwór rewizyjny o śr. 180 mm, DN110 z izolowanym kołnierzem instalowany fabrycznie
  • Zabezpieczone przed korozją anodą magnezową

Budowa zasobnika

  1. Wylot ciepłej wody
  2. Anoda magnezowa
  3. Dolna wężownica
  4. Izolacja
  5. Grzałka elektryczna (opcja)
  6. Termometr
  7. Cyrkulacja
  8. Zasilanie obiegu c.o.
  9. Powrót obiegu c.o.
  10. Wlot zimnej wody
  11. Górna wężownica
Dane techniczne
Opis Jednostka ACV TSA 2CO
200 300 500
Charakterystyka konstrukcji
Pojemność całkowitaL200300500
Powierzchnia grzewcza wężownicy dolna/górnam21,0/0,71,4/1,02,0/1,0
Podłączenia obiegu c.o.Ø1"1"1"
Podłączenia obiegu c.w.u.Ø1"1"1"
Maksymalna temperatura pracy - obieg c.o.°C808080
Maksymalna temperatura pracy - obieg c.w.u.°C656565
Maksymalne ciśnienie pracy - obieg c.w.u.bar101010
Maksymalne ciśnienie pracy - obieg c.o.bar101010
Anoda magnezowa Ø x mmØ33x480Ø33x700Ø33x850
Waga - pustykg104131172
Straty postojowe (EN15332:2007)W5791113
Klasa energetyczna - zasobniki c.w.u.BCC
Wysokość - wymiar Wmm134017971838
Średnica - wymiar Smm610610760
Straty postojowe W5791113
Wydajność ciepłej wody
Wydajność szczytowa przy 40°CL/10’117131500
Wydajność pierwszej godziny przy 40°CL/60’520803833
Wydajność ciągła przy 40°CL/h403672672
Moc cieplna (źródło ciepła: obieg grzewczy kotła)kW14,424,024,0
Wymiary ACV TSA- przód
ACV TSA 2CO
200 300 500
Wymiar A (mm) 263 263 370
Wymiar B (mm) 638 818 930
Wymiar C (mm) 870 983 1040
Wymiar D (mm) 610 610 760
Wymiar E (mm) 750 1083 1150
Wymiar F (mm) 1020 1488 1465
Wymiar G (mm) 305 305 370
Wymiar H (mm) 1340 1797 1838
Wymiar I (mm) 695 983 1095
Wymiar J (mm) 1050 1507 1498
Wymiar K (mm) 360 360 475
Wymiar L (mm) 688 868 980
Wymiar M(mm) 878 1257 1323
Wymiar N (mm) 310 370 310

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
