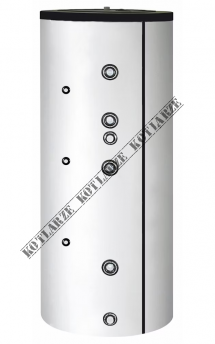

Zasobnik c.w.u. emaliowany, z dwiema wężownicami z możliwością zainstalowania grzałki elektrycznej
Przeznaczone do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym
TSA 1 CO - wyposażone w jedną wężownicę
TSA 2 CO - wyposażone w dwie wężownice - z możliwością podłączenia dodatkowych źródeł energii
| Dane techniczne | ||||||||
|---|---|---|---|---|---|---|---|---|
| Opis | Jednostka | ACV TSA 2CO | ||||||
| 200 | 300 | 500 | ||||||
| Charakterystyka konstrukcji | ||||||||
| Pojemność całkowita | L | 200 | 300 | 500 | ||||
| Powierzchnia grzewcza wężownicy dolna/górna | m2 | 1,0/0,7 | 1,4/1,0 | 2,0/1,0 | ||||
| Podłączenia obiegu c.o. | Ø | 1" | 1" | 1" | ||||
| Podłączenia obiegu c.w.u. | Ø | 1" | 1" | 1" | ||||
| Maksymalna temperatura pracy - obieg c.o. | °C | 80 | 80 | 80 | ||||
| Maksymalna temperatura pracy - obieg c.w.u. | °C | 65 | 65 | 65 | ||||
| Maksymalne ciśnienie pracy - obieg c.w.u. | bar | 10 | 10 | 10 | ||||
| Maksymalne ciśnienie pracy - obieg c.o. | bar | 10 | 10 | 10 | ||||
| Anoda magnezowa | Ø x mm | Ø33x480 | Ø33x700 | Ø33x850 | ||||
| Waga - pusty | kg | 104 | 131 | 172 | ||||
| Straty postojowe (EN15332:2007) | W | 57 | 91 | 113 | ||||
| Klasa energetyczna - zasobniki c.w.u. | B | C | C | |||||
| Wysokość - wymiar W | mm | 1340 | 1797 | 1838 | ||||
| Średnica - wymiar S | mm | 610 | 610 | 760 | ||||
| Straty postojowe W | 57 | 91 | 113 | |||||
| Wydajność ciepłej wody | ||||||||
| Wydajność szczytowa przy 40°C | L/10’ | 117 | 131 | 500 | ||||
| Wydajność pierwszej godziny przy 40°C | L/60’ | 520 | 803 | 833 | ||||
| Wydajność ciągła przy 40°C | L/h | 403 | 672 | 672 | ||||
| Moc cieplna (źródło ciepła: obieg grzewczy kotła) | kW | 14,4 | 24,0 | 24,0 | ||||
| ACV TSA 2CO | ||||
|---|---|---|---|---|
| 200 | 300 | 500 | ||
| Wymiar A (mm) | 263 | 263 | 370 | |
| Wymiar B (mm) | 638 | 818 | 930 | |
| Wymiar C (mm) | 870 | 983 | 1040 | |
| Wymiar D (mm) | 610 | 610 | 760 | |
| Wymiar E (mm) | 750 | 1083 | 1150 | |
| Wymiar F (mm) | 1020 | 1488 | 1465 | |
| Wymiar G (mm) | 305 | 305 | 370 | |
| Wymiar H (mm) | 1340 | 1797 | 1838 | |
| Wymiar I (mm) | 695 | 983 | 1095 | |
| Wymiar J (mm) | 1050 | 1507 | 1498 | |
| Wymiar K (mm) | 360 | 360 | 475 | |
| Wymiar L (mm) | 688 | 868 | 980 | |
| Wymiar M(mm) | 878 | 1257 | 1323 | |
| Wymiar N (mm) | 310 | 370 | 310 | |
Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
