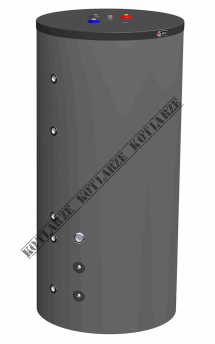

ACV Smart ME 600

  • Dodaj recenzję:
  • Kod: 784304
  • Producent: ACV
  • Kod producenta: 784304
  • Dostępność: Dostępny  (10 szt.)

  • szt.
  • Cena brutto: 23 090,79 zł 18 773,00 zł

ZASOBNIK C.W.U. (ZBIORNIK W ZBIORNIKU) do współpracy z wieloma źródłami energii

  • Model: Smart ME 600
  • Pojemność całkowita: 606L
  • EAN: 5 400 891 002 780

Zasobnik c.w.u. dla wielu źródeł energii

ZBIORNIK W ZBIORNIKU Unikalna technologia ACV zapobiegająca odkładaniu się kamienia, rozwojowi bakterii i zapewniająca lata bezawaryjnej, wydajnej pracy. “Zbiornik w zbiorniku” to zasobnik ciepłej wody ze stali nierdzewnej umieszczony wewnątrz zbiornika zawierającego wodę grzewczą. Jego pofałdowane ścianki tworzą dużą powierzchnię wymiany ciepła co pozwala na podgrzanie wody w bardzo krótkim czasie, a temperatura ciepłej wody w zasobniku jest utrzymana na jednakowym poziomie. Ponadto, wewnętrzny zasobnik kurczy się i rozciąga podczas zmian ciśnienia (podczas poboru wody) co zapobiega odkładaniu się kamienia kotłowego na jego ściankach i gwarantuje wysoką wydajność przez cały okres eksploatacji. Wszystkie wymienniki ciepłej wody znajdujące się w naszej ofercie są wykonane według konstrukcji “zbiornik w zbiorniku”.

ACV Smart ME 600

  • Przeznaczony do współpracy z kolektorami słonecznymi, pompą ciepła, kominkiem z płaszczem wodnym itp.
  • Możliwość wyposażenia w grzałkę elektryczną o mocy 3 lub 6 kW (modele 200 - 600).
  • Zasobnik ciepłej wody ze stali nierdzewnej.
  • Wężownica ze stali umieszczona w dolnej części zbiornika zewnętrznego do podłączenia dodatkowego źródła energii.
  • Wysokiej jakości izolacja: 50 mm sztywna pianka poliuretanowa dla modeli 200 - 400 i 100 mm miękka pianka poliuretanowa dla modeli 600 - 800, dostarczana osobno dla ułatwienia instalacji.
  • Wyposażony w termostat nastawny (modele 200 - 400).
  • Króciec cyrkulacyjny.
  • Wszechstronne zastosowanie: 7 króćców dla obiegu c.o., 2 dla wężownicy i 3 dla obiegu c.w.

Komfort

  • 5 modeli: 203, 303, 395, 606 i 800 litrów
  • Możliwość podłączenia różnych źródeł energii: kolektory słoneczne, pompa ciepła, kominek z płaszczem wodnym, grzałka elektryczna (za wyjątkiem Smart ME 800)
  • Podłączenie obiegu c.o. wysoko i nisko-temperaturowego
  • Możliwość pracy jako sprzęgło hydrauliczne lub bufor ciepła
  • Anty-legionella: temperatura magazynowania do 90°C
  • 7 króćców po stronie C.O.
  • Izolacja wysokiej jakości ze sztywnej pianki poliuretanowej (Miękki płaszcz poliuretanowy 100 mm dla Smart ME 800)

Ekonomia

  • Ze wszystkimi zaletami konstrukcji “zbiornik w zbiorniku”
  • Regulacja temperatury c.w.u. za pomocą wbudowanego termostatu regulacyjnego
  • Dodatkowy króciec do podłączenia cyrkulacji c.w.u.
  • Możliwość odzysku ciepła z urządzenia klimatyzacyjnego
  • Wężownica ze stali o dużej powierzchni grzewczej umieszczona w obiegu grzewczym

Budowa zasobnika

  1. zasobnik c.w.u. ze stali nierdzewnej
  2. Wężownica do podłączenia dodatkowego źródła ciepła.
  3. Zasilanie wężownicy.
  4. Powrót wężownicy.
  5. Zasilanie obiegu c.o..
  6. Powrót obiegu c.o.
  7. Tuleja pomiarowa czujnika c.w.u.
  8. Podłączenie grzałki elektrycznej (nie dotyczy Smart ME 800).
  9. Zbiornik zewnętrzny stalowy obiegu c.o.
  10. Izolacja ze sztywnego poliuretanu
Dane techniczne
Opis Jednostka ACV Smart ME
200 300 400 600 800
Charakterystyka konstrukcji
Pojemność (całkowita) L 203 303 395 606 800
Pojemność (obieg grzewczy) L 95,7 165 219 365 517
Pojemność wężownicy L 8.3 12 12 16 20
Podłączenia obiegu c.o Ø 1F 1F 1F 1F 1F
Podłączenia obiegu c.w.u. Ø" 3/4M 3/4M 3/4M 3/4M 1 1/2M
Podłączenia cyrkulacji / zaworu bezpieczeństwa Ø" 3/4M 3/4M 3/4M 3/4M 1 1/2M
Maks. temperatura pracy °C 90 90 90 90 90
Maksymalne ciśnienie pracy - obieg c.w.u bar 8.6 8.6 8.6 8.6 8.6
Maksymalne ciśnienie pracy - obieg c.o. bar 3 4 4 4 4
Waga pusty kg 68 99 120 180 220
Powierzchnia grzewcza wężownicy m2 1.4 1.8 1.8 2.5 3
Wydatki ciepłej wody
Wydatek szczytowy przy 40 °C L/10’321418558686922
Wydatek 1-szej godziny przy 40 °CL/60’10631225163318722666
Wydatek trwały przy 40°CL/h890967128914232093
Wydatek szczytowy przy 45 °CL/10’275348464582790
Wydatek 1-szej godziny przy 45 °CL/60’9111003133815592285
Wydatek trwały przy 45°CL/h763786104811721794
Wydatek szczytowy przy 60 °CL/10’161206274358504
Wydatek 1-szej godziny przy 60 °CL/60’5365907869351368
Wydatek trwały przy 60°CL/h4504616146931037
Charakterystyka ogrzewania
Czas podgrzania (EN 12897:2016)min1010101010
Moc podgrzania (EN 12897:2016)kW24,729,745,650,254
Maks. moc cieplna (źródło ciepła: wężownica)kW16,319252935
Maks. moc cieplna (źródło ciepła: kocioł)kW3132434873
Eco Design Fields
Klasa energetyczna - zasobniki c.w.u. B B C - -
Straty postojowe (etykieta energetyczna)W577787120134
Wymiary ACV Smart- przód
Wymiary ACV Smart - bok
Wymiary ACV Smart - podłączenie

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
