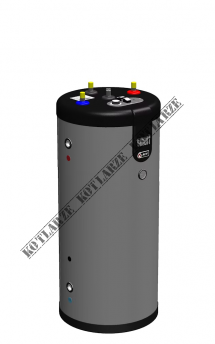

ZASOBNIK C.W.U. (ZBIORNIK W ZBIORNIKU)
ZBIORNIK W ZBIORNIKU Unikalna technologia ACV zapobiegająca odkładaniu się kamienia, rozwojowi bakterii i zapewniająca lata bezawaryjnej, wydajnej pracy. “Zbiornik w zbiorniku” to zasobnik ciepłej wody ze stali nierdzewnej umieszczony wewnątrz zbiornika zawierającego wodę grzewczą. Jego pofałdowane ścianki tworzą dużą powierzchnię wymiany ciepła co pozwala na podgrzanie wody w bardzo krótkim czasie, a temperatura ciepłej wody w zasobniku jest utrzymana na jednakowym poziomie. Ponadto, wewnętrzny zasobnik kurczy się i rozciąga podczas zmian ciśnienia (podczas poboru wody) co zapobiega odkładaniu się kamienia kotłowego na jego ściankach i gwarantuje wysoką wydajność przez cały okres eksploatacji. Wszystkie wymienniki ciepłej wody znajdujące się w naszej ofercie są wykonane według konstrukcji “zbiornik w zbiorniku”.
| Dane techniczne | ||||||||
|---|---|---|---|---|---|---|---|---|
| Opis | Jednostka | ACV Smart | ||||||
| 100 | 130 | 160 | 210 | 240 | 320 | 420 | ||
| Charakterystyka konstrukcji | ||||||||
| Pojemność (całkowita) | L | 105 | 130 | 161 | 203 | 242 | 318 | 413 |
| Pojemność zasobnika c.w.u. | L | 75 | 99 | 126 | 164 | 200 | 263 | 358 |
| Powierzchnia zasobnika c.w.u. | m2 | 1.03 | 1.26 | 1.54 | 1.94 | 2.29 | 2.65 | 3.24 |
| Podłączenia obiegu c.o | Ø | 1" | 1" | 1" | 1" | 1" | 1 1/2" | 1 1/2" |
| Podłączenia obiegu c.w.u. | Ø" | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 1 1/2'' | 1 1/2'' |
| Podłączenia cyrkulacji / zaworu bezpieczeństwa | Ø" | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 1 1/2'' | 1 1/2'' |
| Maks. temperatura pracy | °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Maksymalne ciśnienie pracy - obieg c.w.u | bar | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 |
| Maksymalne ciśnienie pracy - obieg c.o. | kg | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
| Straty postojowe (EN15332:2007) | W | 36 | 40 | 47 | 53 | 57 | 76 | 84 |
| Waga pusty | kg | 49 | 55 | 65 | 75 | 87 | 141 | 167 |
| WYDAJNOŚĆ CIEPŁEJ WODY (Warunki pracy: czynnik grzewczy 85°C, zimna woda 10°C) | ||||||||
| Przepływ czynnika grzewczego (EN 12897:2006) | L/s | 0.7 | 0.7 | 0.7 | 1.25 | 1.25 | 1.81 | 1.81 |
| Wydajność szczytowa przy 40°C | L/10’ | 236 | 321 | 406 | 547 | 700 | 922 | 1195 |
| Wydajność pierwszej godziny przy 40°C | L/60’ | 784 | 1063 | 1349 | 1820 | 2319 | 2666 | 3151 |
| Wydajność ciągła przy 40°C | L/h | 658 | 890 | 1132 | 1527 | 1943 | 2093 | 2536 |
| Wydajność szczytowa przy 45°C | L/10’ | 202 | 275 | 348 | 469 | 600 | 790 | 1012 |
| Wydajność pierwszej godziny przy 45°C | L/60’ | 672 | 911 | 1156 | 1560 | 1988 | 2285 | 2608 |
| Wydajność ciągła przy 45°C | L/h | 564 | 763 | 970 | 1309 | 1665 | 1794 | 2058 |
| Wydajność szczytowa przy 60°C | L/10’ | 117 | 161 | 209 | 272 | 337 | 504 | 620 |
| Wydajność pierwszej godziny przy 60°C | L/60’ | 384 | 549 | 689 | 913 | 1165 | 1368 | 1513 |
| Wydajność ciągła przy 60°C | L/h | 320 | 465 | 576 | 769 | 994 | 1037 | 1153 |
| Czas odbudowy (EN 12897) | min | 10 | 10 | 10 | 9 | 9 | - | - |
| Moc cieplna odbudowy (EN 12897) | kW | 18.4 | 24.7 | 32.2 | 39.2 | 44.6 | 60 | 65 |
| Eco Design Fields | ||||||||
| Klasa energetyczna - zasobniki c.w.u. | B | B | B | B | B | C | C | |
| ACV Smart | |||||
|---|---|---|---|---|---|
| 100 | 130 | 160 | 210 | 240 | |
| Wymiar A (mm) | 865 | 1025 | 1225 | 1497 | 1744 |
| Wymiar B (mm) | 629 | 789 | 989 | 1261 | 1508 |
| Wymiar C (mm) | 365 | 525 | 725 | 997 | 1244 |
Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
