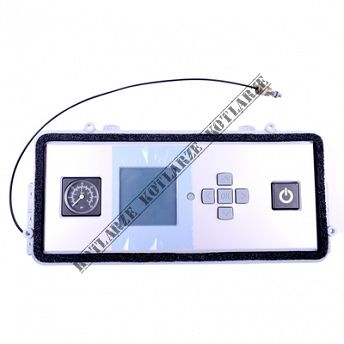

ACV Prestige - Wyświetlacz (Prestige24-120/Heatmaster TC 24-70)

Oryginalna, nowa część do kotłów ACV

Wyświetlacz stosowany w kotłach ACV Prestige (24–120) oraz HeatMaster TC (24–70) jest elementem interfejsu użytkownika odpowiedzialnym za prezentację parametrów pracy kotła, stanu systemu oraz kodów diagnostycznych. W połączeniu ze sterownikiem ACVMAX lub MCBA tworzy centralny moduł obsługi urządzenia.

Opis i funkcja

Wyświetlacz pełni kluczową rolę w komunikacji użytkownika i serwisanta z kotłem. Odpowiada za:

  • prezentację temperatur c.o. i c.w.u.,

  • wskazywanie ciśnienia instalacji,

  • wyświetlanie kodów błędów i stanów alarmowych,

  • obsługę parametrów kotła oraz ustawień serwisowych,

  • sygnalizację pracy palnika, pomp i zaworów.

Przejrzysty ekran LCD ułatwia diagnozowanie usterek oraz monitorowanie pracy urządzenia.

Zastosowanie

Wyświetlacz jest kompatybilny z:

  • ACV Prestige 24–120 (seria MK2)

  • ACV HeatMaster TC 24–70 (V13)

Zgodnie z katalogiem ACV stosowany jest w kotłach wyposażonych w sterownik:

  • MCBA,

  • ACVMAX (w zależności od wersji kotła).

Budowa i cechy techniczne

  • Jednostka LCD montowana w panelu czołowym kotła.

  • Podświetlany ekran zapewniający czytelność parametrów także w słabym oświetleniu.

  • Złącze taśmy przewodzącej umożliwia szybkie podłączenie do sterownika.

  • Obudowa chroniąca elektronikę przed wilgocią i temperaturą.

Objawy uszkodzenia wyświetlacza

  • brak reakcji ekranu,

  • niepełne lub wygaszone segmenty LCD,

  • błędne wskazania temperatur lub ciśnień,

  • brak komunikacji z płytą sterownika,

  • miganie lub zanikanie podświetlenia.

W przypadku uszkodzenia zaleca się wymianę całego modułu – naprawy są zwykle nieopłacalne.

Wskazówki montażowe

  1. Odłączyć kocioł od zasilania.

  2. Zdjąć przedni panel i uzyskać dostęp do wyświetlacza.

  3. Odłączyć taśmę sygnałową i wyjąć moduł.

  4. Zamontować nowy wyświetlacz, podłączyć taśmę i uruchomić kocioł.

  5. Sprawdzić poprawność parametrów oraz komunikacji z modułem sterującym.

Po wymianie wskazane jest sprawdzenie ustawień serwisowych oraz test działania całego układu.

Pasuje do urządzeń
  • [786820] WATERMASTER 85
  • [784182] HEATMASTER 120 TC V15
  • [784166] PRESTIGE 50 SOLO V14
  • [784177] HEATMASTER 25 TC V15
  • [787019] WATERMASTER 45
  • [786821] WATERMASTER 120
  • [786819] WATERMASTER 70
  • [784181] HEATMASTER 85 TC V15
  • [784173] PRESTIGE 24 EXCELLENCE V14
  • [787018] WATERMASTER 35
  • [784178] HEATMASTER 35 TC V15
  • [784174] PRESTIGE 32 EXCELLENCE V14
  • [787017] WATERMASTER 25
  • [784180] HEATMASTER 70 TC V15
  • [784175] PRESTIGE 100 SOLO V14
  • [786804] HEATMASTER 25 C V15
  • [784172] PRESTIGE 32 SOLO V14
  • [784171] PRESTIGE 24 SOLO V14
  • [784168] PRESTIGE 120 SOLO V14
  • [784167] PRESTIGE 75 SOLO V14
  • [784176] PRESTIGE 42 SOLO V14
  • [784179] HEATMASTER 45 TC V15
