ACV Palniki - Wentylator palnika (BG 2000S 25-100)

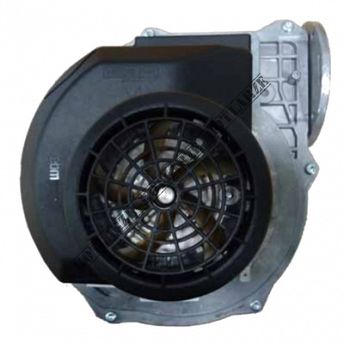

Wentylator palnika serii ACV BG 2000 S (zakres mocy 25-100 kW) stanowi kluczowy komponent całego układu spalania — zapewnia przepływ powietrza konieczny do mieszania z gazem oraz jego odprowadzania w formie spalin. Używany jest m.in. w zastosowaniach takich jak kotły gospodarstwa domowego i małych obiektów przemysłowych.

Zastosowanie i funkcja

• Wentylator odpowiada za tłoczenie powietrza do dyszy Venturiego, co umożliwia uzyskanie właściwej mieszanki powietrze-gaz oraz stabilnego płomienia.

• Prędkość obrotowa wentylatora ma bezpośredni wpływ na moc urządzenia — w dokumentacji BG 2000-S określony jest zakres max. obrotów dla wersji 25-70 kW oraz dla 100 kW.

• Wentylator współdziała z zaworem gazowym, dyszą Venturiego i czujnikiem jonizacji — wszystkie elementy tworzą spójny układ spalania.

Numer katalogowy i warianty

• Dla palników BG 2000-S 25/35/45/55/60/70 kW numer wentylatora to 537D3008.

• Dla wersji 100 kW wentylator występuje jako 537D3037.

• Na rynku części zamiennych można spotkać oznaczenie „ACV BURNER FAN TC 25-35-45 C25 V15” z kodem 537D3059 — warto upewnić się co do zgodności modelu.

Wskazówki serwisowe

• Przy wymianie wentylatora należy odłączyć zasilanie palnika i upewnić się, że napęd wentylatora jest dopasowany do obrotów i ciśnienia wskazanego przez producenta.

• Po montażu przeprowadzić regulację prędkości obrotowej wentylatora zgodnie z tabelą producenta oraz dokonać analizy spalin aby ustalić % CO₂ i stabilność płomienia.

• Upewnić się, że wentylator jest czysty, swobodnie się obraca, nie ma nadmiernych drgań oraz że wlot powietrza i wylot spalin są odblokowane.

• Uwzględnić instrukcję producenta dotyczącą wymiany oryginalnego wentylatora — zmiana niewłaściwego typu może prowadzić do niestabilnej pracy palnika lub zwiększenia emisji.

• [785750] BURNER BG 2000-S/100 107KW
• [237D0105] BG 2000-S100 (V09)
• [237D0161] BG 2000-S100 (V13)
• [237D0121] BG 2000-S/100 P (107 kW)
• [785751] BURNER BG 2000-S/100 107KW PROPANE
