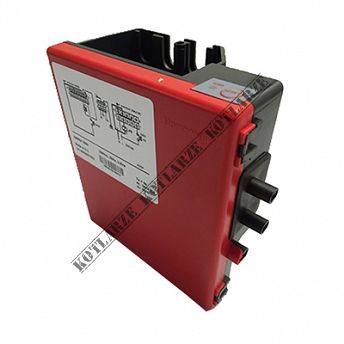

ACV Palniki - Przekaźnik palnika (BG 2000 S 25-100 V13)

Oryginalna, nowa część do kotłów ACV

Przekaźnik palnika stanowi kluczowy komponent w palnikach serii BG 2000 S (zakres mocy od 25 kW do 100 kW, wersja V13) produkowanych przez ACV. Odpowiada za kontrolę sekwencji zapłonu, współpracę z zaworem gazowym oraz czujnikami bezpieczeństwa, co czyni go niezbędnym dla stabilnej i bezpiecznej pracy urządzenia.

Opis i przeznaczenie

Przekaźnik montowany w palniku pełni funkcję logicznego modułu sterowania — przekazuje sygnały z czujników (np. jonizacji płomienia, temperatury, ciśnienia) do elementów wykonawczych takich jak:

  • zawór gazowy Honeywell,

  • wentylator palnika,

  • układ zapłonowy.

Zawód tego modułu skutkuje przerwaniem zapłonu lub zablokowaniem palnika w trybie „lock-out”.

Zastosowanie

Przekaźnik przeznaczony jest dla palników: BG 2000 S 25 / 35 / 45 / 55 / 60 / 70 / 100 oraz urządzeń współpracujących (np. modele kotłów ACV HeatMaster) opisujących zakres mocy oraz silniki wentylatorów.
Objawy uszkodzenia przekaźnika

  • palnik nie rozpoczyna sekwencji zapłonu (wentylator działa, iskra jest generowana, ale zawór gazowy nie otwiera się),

  • palnik wyłącza się samoczynnie po kilku sekundach z komunikatem „lock-out”,

  • nietypowa praca czujnika jonizacji (np. brak prądu jonizacyjnego mimo iskry),

  • moduł zapłonu reaguje na awarię, choć pozostałe elementy są sprawne.

Budowa i cechy techniczne

  • Moduł elektroniczny lub elektromechaniczny osadzony na palniku lub w jego obudowie.

  • Compatibility: zestaw przystosowany do gazu ziemnego i/lub LPG w ramach ustawień producenta.

  • Zintegrowany z zaworem gazowym oraz wentylatorem; montowany zgodnie z instrukcją serwisową BG 2000-S.

Montaż i serwis

  1. Wyłączyć zasilanie i odłączyć palnik od źródła gazu.

  2. Zdjąć obudowę palnika zgodnie z instrukcją producenta.

  3. Odkręcić stary przekaźnik (zwykle kilka śrub) i wymienić na nowy oznaczony kodem 537D8185 lub zgodny z wersją palnika.

  4. Po montażu przeprowadzić test zapłonu, sprawdzić jonizację, szczelność instalacji gazowej oraz ustawienia zaworu – zalecana jest analiza spalin dla wersji kondensacyjnych.

  5. Zarejestrować naprawę w dokumentacji serwisowej dla zachowania gwarancji i bezpieczeństwa eksploatacji.

Pasuje do urządzeń
  • [237D0154] BG 2000-S25 (V13)
  • [237D0155] BG 2000-S45 (V13)
  • [785749] BURNER BG 2000-S/70 V13
  • [237D0156] BG 2000-S55 (V13)
  • [237D0159] BG 2000-S70 (V13)
  • [BG 2000-S35 (V13)] BG 2000-S35 (V13)
  • [237D0157] BG 2000-S60 (V13)
  • [785746] BURNER BG 2000 S/55
