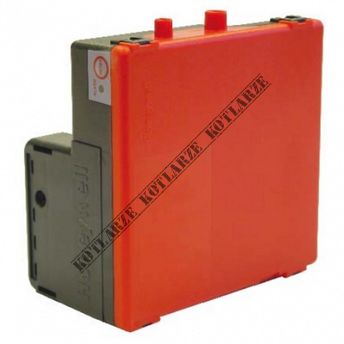

ACV Palniki - Przekaźnik palnika ASM (BG 2000S 25-100 V09)

Oryginalna, nowa część do kotłów ACV

Przekaźnik ASM dedykowany jest do palników serii ACV BG 2000 S (25-100 kW, wersja V09/V13) i stanowi kluczowy komponent systemu sterowania palnikiem — odpowiada za sekwencję zapłonu, nadzór płomienia oraz integrację z zaworem gazowym i wentylatorem.

Opis i przeznaczenie

Przekaźnik palnika ASM (sterownik zapłonu) pełni następujące funkcje:

  • uruchamia wentylator palnika po uzyskaniu sygnału z termostatu kotła;

  • otwiera zawór gazowy, gdy wentylacja i warunki spalania są prawidłowe;

  • monitoruje prąd jonizacyjny płomienia i w przypadku braku płomienia powoduje wyłączenie palnika („lock-out”).
    Dokładna sekwencja startu palnika BG 2000 S została opisana w instrukcji producenta.

Zastosowanie

Przekaźnik ASM stosowany jest w palnikach BG 2000 S o mocach: 25 / 35 / 45 / 55 / 60 / 70 / 100 kW. W instrukcji palnika ACV kod części sterownika: 537D8185 dla modeli 25-70 kW.
Dla wersji V09/V13 zaleca się użycie oryginalnego kodu ACV lub odpowiadającego modelu Honeywell.

Objawy uszkodzenia

Usterka przekaźnika ASM może objawiać się:

  • palnik nie zapala pomimo działania wentylatora i podania napięcia na zawór gazowy;

  • palnik zapala, ale po kilku sekundach przechodzi w tryb bezpieczeństwa (lock-out);

  • brak podrzutu iskry lub jonizacji pomimo prawidłowego podłączenia;

  • brak reakcji na reset lub system nie przyjmuje sygnału od termostatu.

Budowa i cechy techniczne

  • Urządzenie w pełni elektroniczne lub hybrydowe zgodne ze standardami bezpieczeństwa EN 298 / EN 60730.

  • Napięcie zasilania: 230 V ~ / 50 Hz.

  • Czas bezpieczeństwa TS około 5 s (wartość orientacyjna dla sterownika Honeywell S4965A 2058).

  • Kod ACV części: 537D8185 dla sterownika BG 2000 S 25-70 kW.

Montaż i serwis

  1. Wyłączenie zasilania – należy odłączyć palnik od sieci zanim przeprowadzi się jakąkolwiek pracę.

  2. Zdjąć pokrywę palnika, zlokalizować przekaźnik – mocowany zwykle jedną śrubą.

  3. Odłączyć przewody zgodnie ze schematem elektrycznym i wymienić na nową część o kodzie 537D8185 lub zgodnym.

  4. Po montażu przeprowadzić test zapłonu: wentylator startuje → zawór gazowy otwiera się → jonizacja płomienia → stabilna praca.

  5. W dokumencie instrukcji producenta znajdziesz listę możliwych usterek i wskazówek dla ich naprawy.

Pasuje do urządzeń
  • [02231301] Delta Comfort 45
  • [02128740] Alfa Combi G
