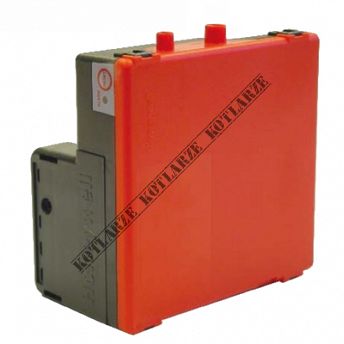

ACV Palniki – Przekaźnik palnika ASM (Alfa Sprint M / BG 2000S V09)

Przekaźnik palnika ASM stosowany w palnikach ACV Alfa Sprint M oraz BG 2000S V09 jest elementem odpowiedzialnym za prawidłową pracę układu zapłonowego oraz kontrolę bezpieczeństwa palnika. Stanowi część obwodu sterującego i współpracuje z modułem zapłonowym oraz zaworem gazowym.

Opis i przeznaczenie

Przekaźnik ASM odpowiada za przekazywanie sygnałów sterujących pomiędzy elektroniką palnika a elementami wykonawczymi, takimi jak:

• zawór gazowy,

• transformator zapłonu,

• wentylator,

• układ nadzorujący płomień.

Pełni funkcję logicznego „łącznika”, który w odpowiednim momencie załącza lub wyłącza elementy palnika zgodnie z sekwencją startową.

Zastosowanie

Przekaźnik jest stosowany w palnikach wykorzystywanych w kotłach ACV, m.in.:

• Alfa Sprint M,

• BG 2000S (wersja V09 i pochodne).

Jest to element zamienny stosowany przy diagnostyce problemów z zapłonem, brakiem reakcji zaworu gazowego lub nieprawidłową sekwencją startową palnika.

Objawy uszkodzenia przekaźnika ASM

• brak reakcji palnika na sygnał startu,

• zawór gazowy nie otwiera się pomimo poprawnych parametrów,

• palnik wyłącza się po kilku sekundach,

• nieregularny zapłon lub brak iskry,

• losowe błędy pracy modułu palnika.

Budowa i cechy

• kompaktowa obudowa montowana na płytce sterowania,

• styki wysokiej trwałości odporne na częste cykle pracy,

• przystosowany do pracy w wysokiej temperaturze i zmianach napięcia,

• kompatybilny z układem sterowania Honeywell w palniku BG 2000S.

Wymiana i serwis

Przekaźnik montowany jest na płycie sterującej palnika i w razie uszkodzenia wymaga wymiany na część zgodną z oznaczeniem ASM oraz wersją palnika.
Po wymianie zaleca się:

• wykonanie testu sekwencji zapłonu,

• sprawdzenie poprawności załączenia zaworu gazowego,

• kontrolę jonizacji płomienia,

• analizę spalin (jeśli dotyczy instalacji).
