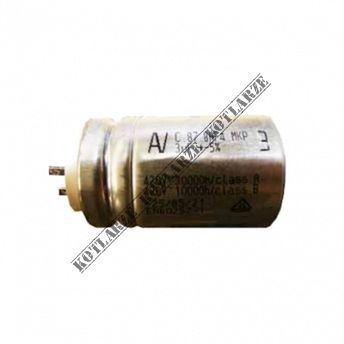

ACV Palniki - Kondensator palnika (BMV 1-2)

Oryginalna, nowa część do kotłów ACV

W palnikach olejowych serii ACV BMV 1 i BMV 2 (zakres mocy od około 16-42 kW dla BMV 1) znajduje się kondensator silnika osiowego wentylatora palnika. W dokumentacji palnika BMV 1 jest on wymieniony jako część numerowanym „Motorkondensator”.
Kondensator ten pełni rolę rozruchową – wspomaga silnik elektryczny wentylatora w chwili uruchomienia, zapewniając właściwą prędkość obrotową i stabilną pracę układu wentylacyjnego palnika.

Kluczowe dane techniczne i zgodność

  • Model palnika: ACV BMV 1 / BMV 2.

  • W dokumentacji: „Motorkondensator” jest wymieniony jako pozycja 11 na wykazie części zamiennych dla BMV 1/2.

  • Dla kondensatora typowych zastosowań silnika wentylatora spotyka się wartości takie jak 3 µF przy napięciu 450 V AC w obiegach wentylatorów kotłowych.

  • Przykładowy kondensator: 6 µF / 450 V – może być stosowany jako zamiennik, jeśli parametry silnika wentylatora wymagają takiej wartości.

Co sprawdzić przed zakupem i montażem

  • Skontroluj tabliczkę znamionową silnika wentylatora – upewnij się co do pojemności wymaganej (µF) i napięcia (V).

  • Zweryfikuj kod części ACV – w instrukcji BMV 1/2 część „Motorkondensator” pojawia się bez konkretnego numeru, ale zaznaczono jego istnienie w spisie części.

  • Zachowaj zgodność parametru µF – użycie kondensatora o niewłaściwej pojemności może skutkować problemami z rozruchem wentylatora lub nadmiernym poborem prądu.

  • Montuj w miejscu suchym i czystym, zabezpieczając połączenia elektryczne – instalacja w kotle oznacza działanie w warunkach podwyższonej temperatury i wilgotności.

Montaż i serwis

  1. Odłącz zasilanie elektryczne kotła oraz wentylatora.

  2. Otwórz obudowę palnika, zlokalizuj silnik wentylatora i stary kondensator.

  3. Demontuj stary kondensator – pamiętaj o odłączeniu wszystkich przewodów i zabezpieczeniu ich przed przypadkowym zwarciem.

  4. Zamontuj nowy kondensator (np. 6 µF 450 V lub odpowiedni parametr wskazany przez producenta silnika).

  5. Podłącz przewody tak, jak były – upewnij się co do prawidłowej segregacji i izolacji.

  6. Zamknij obudowę palnika, przywróć zasilanie i przeprowadź test działania palnika – zwróć uwagę na poprawną pracę wentylatora, brak nadmiernych wibracji oraz prawidłowe zapłony.

Pasuje do urządzeń
  • [787399] BURNER BMV5
  • [785698] BURNER BMV2
  • [785700] BURNER BMV2-FV
  • [785697] BURNER BMV1
  • [787398] BURNER BMV4
  • [787397] BURNER BMV3
  • [785699] BURNER BMV1-FV
