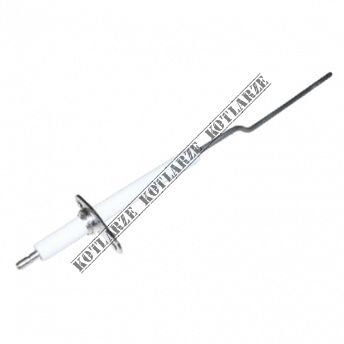

ACV Palniki - Elektroda jonizacyjna (BG 2000 S)

Elektroda jonizacyjna w palnikach serii ACV BG 2000 S (mocy 25-100 kW) jest integralnym elementem systemu bezpieczeństwa i nadzoru nad płomieniem. Po uruchomieniu palnika, po fazie zapłonu generowanej przez elektrodę zapłonową, elektroda jonizacyjna mierzy prąd jonizacji płomienia. Jeśli prąd jonizacji nie zostanie wykryty we właściwym czasie, sterownik wyłączy palnik w trybie awaryjnym (lock-out).

Objawy uszkodzenia

• palnik uruchamia się (wentylator i zawór gazowy działają) ale następnie przechodzi w tryb „blokady” bez stabilnego płomienia;

• kod błędu odpowiadający braku jonizacji płomienia lub czujnikowi płomienia;

• niedostateczne lub brak pomiaru prądu jonizacji pomimo prawidłowego działania iskry i zaworu gazowego;

• możliwe wyłączenia palnika w czasie pracy, które nie występują natychmiast po starcie, ale po chwili działania.

Montaż i serwis

1. Odłączyć zasilanie palnika oraz zamknąć dopływ gazu.

2. Zdjąć obudowę palnika, zlokalizować starą elektrodę jonizacyjną (często znajduje się obok elektrody zapłonowej).

3. Odłączyć przewody i wyjąć starą elektrodę – zwrócić uwagę na długość, orientację i warunki przyłączenia (gwinty, uszczelki).

4. Zamontować nową elektrodę o odpowiednim kodzie i odpowiednich parametrach technicznych – upewnić się, że jest właściwie ustawiona względem palnika i komory spalania.

5. Podłączyć przewody zgodnie z dokumentacją elektryczną palnika.

6. Po uruchomieniu: sprawdzić sekwencję zapłonu → pomiar jonizacji → stabilny płomień → brak błędów sterownika.

7. W dokumentacji serwisowej odnotować wymianę oraz wykonać analizę spalin, jeśli jest wymagana.

• [237D0065] BG 2000-S/45
• [02231301] Delta Comfort 45
• [237D0154] BG 2000-S25 (V13)
• [237D0119] BG 2000-S/35 HM
• [785750] BURNER BG 2000-S/100 107KW
• [785749] BURNER BG 2000-S/70 V13
• [237D0120] BG 2000-S/35 HM
• [237D0073] BG 2000-S60 (V09)
• [237D0107] BG 2000-S/25 P
• [237D0109] BG 2000-S/45 P
• [237D0063] BG 2000-S/25
• [237D0161] BG 2000-S100 (V13)
• [237D0138] BG 2000-S45 (V09)
• [237D0159] BG 2000-S70 (V13)
• [237D0066] BG 2000-S35 (V09)
• [237D0110] BG 2000-S/55 P
• [237D0139] BG 2000-S55 (V09)
• [237D0137] BG 2000-S25 (V09)
• [785751] BURNER BG 2000-S/100 107KW PROPANE
• [02602101] Alfa Sprint M
• [02603301] Alfa Sprint SV
• [237D0108] BG 2000-S/35 P
• [03128701] Alfa Combi Gaz propane
• [237D0013] BG 2000-S/55
• [02602001] Alfa Sprint S
• [237D0074] BG 2000-S70 (V09)
