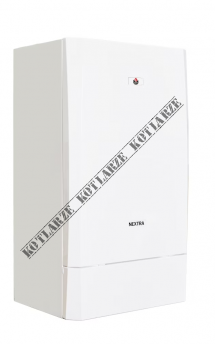

ACV Nextra 100
- Dodaj recenzję:
- Kod: 224103
- Producent: ACV
- Kod producenta: 224103
-
Dostępność:
Brak
(0 szt.)
Wiszący kocioł kondensacyjny o wysokiej sprawności.
- Model: Nextra 100
- Moc grzewcza: 102.4 kW
- Paliwo: gaz ziemny
- Poziom hałasu: 62 dB
- EAN: 5 400 891 044 711
Wiszący kocioł kondensacyjny o wysokiej sprawności Nextra 100
NEXTRA to kocioł kondensacyjny z zamkniętą komorą spalania o wysokiej sprawności, przeznaczony do montażu ściennego, przeprowadzający pełną sekwencję automatycznego zapłonu iskrowego i wspomaganego wentylatorowo spalania. Z uwagi na bardzo wysoką sprawność energetyczną kotła ze spalin wykrapla się kondensat, który za pośrednictwem wężyka plastikowego przymocowanego do dna kotła jest odprowadzany do kanalizacji ściekowej. Przy wylocie kanału spalinowego często są widoczne również „pióropusze” pary wodnej z odparowanego kondensatu.
ACV Nextra 100
- Dostępne w wersji na gaz ziemny lub propan
- Solidny aluminiowo-krzemowy wymiennik ciepła.
- NOx poniżej 40 mg / kWh (klasa 6) dla modeli na gaz ziemny.
- Palnik gazowy modulowany 5: 1.
- Sprawność: do 110%.
- Intuicyjny interfejs sterownika.
- Możliwość sterowania 2 obiegami wysokotemperaturowymi bezpośrednio z elektroniki kotła.
- Prosta i niezawodna konstrukcja.
- Opcjonalne sterowanie kaskadowe.
- Bardzo proste serwisowanie - demontowane 3 panele obudowy.
- Wbudowany zawór zwrotny spalin.
Komfort
- 5 modeli na potrzeby centralnego ogrzewania.
- NOx < 40 mg/kWh Klasa 6.
- Wbudowana klapa zwrotna spalin.
- Łatwe serwisowanie – 3 panele obudowy demontowalne.
- Możliwość łączenia w kaskady do 4 kotłów za pomocą dedykowanych kolektorów kaskadowych.
- W połączeniu z zasobnikami c.w.u. mogą pracować dla produkcji ciepłej wody.
Ekonomia
- Dostępne w wersji na gaz ziemny lub propan.
- Wymiennik ciepła z solidnego stopu aluminiowo-krzemowego
Schemat kotła
- Automatyczny odpowietrznik
- Mocowanie palnika
- Wentylator
- Zawór gazowy
- Dysza Venturiego
- Czujnik temp. zasilania
- Jednostka zapłonowa
- Elektroda jonizacyjna
- Elektroda zapłonowa
- Czujnik ciśnienia wody
| Dane techniczne | ||||||
|---|---|---|---|---|---|---|
| Opis | Jednostka | Nextra | ||||
| 40 | 60 | 80 | 100 | 120 | ||
| Charakterystyka konstrukcji | ||||||
| Pojemność (całkowita) | L | 3 | 5 | 5 | 7 | 7 |
| Pojemność (obieg grzewczy) | L | 3 | 5 | 5 | 7 | 7 |
| Podłączenie do komina | Ømm | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 |
| Podłączenie - obieg c.o. | Ø" | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 |
| Podłączenie - gaz | Ø" | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Maks. temperatura pracy | °C | 85 | 85 | 85 | 85 | 85 |
| Maks. ciśnienie serwisowe (obieg c.o.) | bar | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
| Waga (pusty) | kg | 47.45 | 57.55 | 57.55 | 73.1 | 72.95 |
| Spalanie | ||||||
| Maks. moc cieplna w paliwie (ogrzewanie) 80/60 °C | kW | 40.5 | 60.8 | 82 | 102.4 | 122.9 |
| Efficiency at 30% load (EN15502-1) | % | 108.5 | 108.7 | 110 | 109.4 | 109.4 |
| Sprawnośc przy 100% obciążeniu | % | 103.9 | 108.7 | 103.1 | 101.4 | 101.5 |
| Sprawność (moc maks) 80/60°C | % | 99.4 | 99.6 | 99 | 98.2 | 98 |
| Klasa NOx (EN15502) | 6 | 6 | 6 | 6 | 6 | |
| Maks. moc cieplna (80/60°C) | kW | 40.3 | 60.6 | 81.2 | 100.6 | 120.4 |
| Charakterystyka elektryczna | ||||||
| Napięcie | V | 230 | 230 | 230 | 230 | 230 |
| Klasa ochrony IP | X4D | X4D | X4D | X4D | X4D | |
| Zużycie energii elektrycznej | W | 138 | 82 | 149 | 187 | 243 |
| Eco Design Fields | ||||||
| Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń | A | A | A | A | A | |
| Sezonowa efektywność ogrzewania pomieszczeń (35°C) | % | 93 | 93 | - | - | - |
| Poziom mocy akustycznej w pomieszczeniu [LWA] (EN15036-1) | dB | 57.7 | 59 | 59.9 | 62 | 62 |
| Nextra 40 | Nextra 60 | Nextra 80 | Nextra 100 | Nextra 120 | |
|---|---|---|---|---|---|
| Wymiar A (mm) | 360 | 360 | 360 | 520 | 520 |
| Wymiar B (mm) | 130 | 130 | 130 | 226 | 226 |
Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
