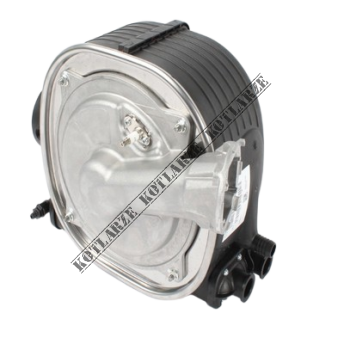

ACV Ilea - Wymiennik kotła z palnikiem (Ilea Solo 18/25)

Oryginalna, nowa część do kotłów ACV

ACV Ilea – Wymiennik kotła z palnikiem (Ilea Solo 18/25)

Wymiennik kotła z palnikiem w modelu ACV Ilea Solo 18/25 to centralny element urządzenia, który łączy kompaktową konstrukcję palnik + wymiennik ciepła z efektywnym procesem spalania i transferu ciepła. To część, która odpowiada za odbiór energii ze spalanego paliwa i przekazanie jej do instalacji C.O., a także za prawidłową pracę palnika w układzie kondensacyjnym.

Produkt ten jest zwykle sprzedawany jako kompletny korpus z palnikiem (2+1) — co oznacza, że zawiera zintegrowany z wymiennikiem palnik premix, komorę spalania i wnętrze wymiennika.

Opis i funkcja

Wymiennik kotła z palnikiem w ACV Ilea Solo 18/25 pełni kilka kluczowych ról:

  • Odbiór ciepła z procesu spalania paliwa i jego przekazanie do obiegu grzewczego C.O.

  • Integralne połączenie palnika i wymiennika — palnik premix pracuje bezpośrednio na komorze spalania wymiennika, optymalizując proces kondensacji.

  • Współpraca z elektroniką sterującą i komponentami bezpieczeństwa kotła (wentylator, presostat, czujniki temperatury).
    -umożliwia uzyskanie wysokiej sprawności i stabilnej pracy oraz oszczędnego spalania gazu, dzięki modulacji palnika.

W przypadku ACV Ilea 18/25 całość stanowi fabryczny moduł wymiennik + palnik — umożliwia to łatwiejszy serwis, mniejszą liczbę uszczelnień i bardziej zwartą konstrukcję kotła.

Zastosowanie

Ten moduł jest dedykowany do kotłów:

  • ACV / Atlantic – gazowy kocioł kondensacyjny dwufunkcyjny serii Ilea Solo 18/25,

  • oraz urządzeń kompatybilnych z tą wersją palnika / wymiennika ze wspólnym mocowaniem i parametrami roboczymi.

Cechy konstrukcyjne

  • Zintegrowany wymiennik kotła + palnik – wspólna konstrukcja zwiększa efektywność i ułatwia serwis.

  • Palnik premix o niskiej emisji zanieczyszczeń – zapewnia spalanie z modulacją i niskie NOx.

  • Wymiennik przystosowany do kondensacyjnej pracy – kondensacja spalin odzyskuje dodatkowe ciepło, co przekłada się na wyższą sprawność.

  • Kompaktowa budowa i łatwość dostępu do serwisu — wszystkie elementy są dostępne od frontu kotła.

  • Współpraca z pozostałymi elementami kotła: pompa C.O., zawory, czujniki i sterownik.

Typowe sytuacje wymiany

Wymiennik z palnikiem (korpus 2+1) wymienia się najczęściej, gdy:

  • dochodzi do korozji lub uszkodzeń wewnętrznych kanałów wymiennika,

  • palnik już nie osiąga zadanej mocy lub modulacja jest niestabilna,

  • po awarii związanej z termicznymi przeciążeniami lub przebiciami palnika,

  • w trakcie generalnego remontu urządzenia lub jego modernizacji.

Montaż i serwis

  1. Odłączyć kocioł od zasilania elektrycznego i gazowego.

  2. Zdjąć obudowę serwisową i zlokalizować cały moduł wymiennika z palnikiem.

  3. Odłączyć przewody, wężyki i czujniki.

  4. Zdemontować stary moduł, zwracając uwagę na uszczelki i połączenia.

  5. Zamontować nowy moduł i podłączyć wszystkie przewody oraz elementy bezpieczeństwa.

  6. Wykonać test pracy kotła: modulacja palnika, ciśnienia, temperatury oraz analizę spalin.

Uwagi praktyczne

  • W kotłach kondensacyjnych, takich jak Ilea 18/25, wymiennik z palnikiem to element najbardziej eksploatowany ze względu na wysokie temperatury i cykle pracy.

  • Przy zakupie lub wymianie warto upewnić się, że część posiada zgodny numer fabryczny i parametry montażowe dla modelu 18/25.

  • Przy serwisowaniu zawsze stosować oryginalne lub równoważne części zgodne z dokumentacją ACV.

Pasuje do urządzeń
  • [021425] - Ilea 12 Solo PL
  • [021426] - Ilea Solo 20 - kocioł c.o.
