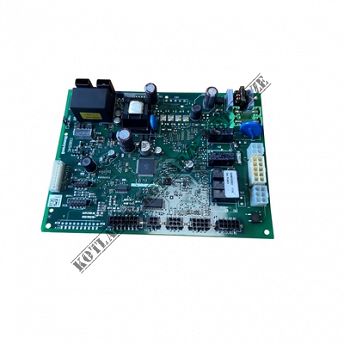

ACV HeatMaster - Sterownik kotła ESYS (Heatmaster 25C V13-V14)

Sterownik ESYS stosowany w kotłach ACV HeatMaster 25C w wersjach V13 oraz V14 jest centralną jednostką zarządzającą pracą całego urządzenia. Odpowiada za kontrolę palnika, pomp, zaworów, bezpieczeństw, priorytetu c.w.u. oraz komunikację z modułami pomiarowymi. To jeden z najważniejszych elementów elektroniki kotła.

Opis i funkcja sterownika ESYS

Sterownik ESYS jest mikroprocesorowym modułem elektronicznym, który:

• nadzoruje pracę palnika i analizuje sekwencję zapłonu,

• kontroluje temperatury zasilania, powrotu i c.w.u.,

• zarządza priorytetem przygotowania ciepłej wody (tank-in-tank),

• kontroluje pompy c.o. i pompy ładującej zasobnik,

• obsługuje czujniki NTC, presostaty, sondy jonizacyjne,

• zabezpiecza kocioł przed przegrzewaniem i nieprawidłową pracą,

• wyświetla kody błędów i diagnostykę,

• współpracuje z panelami frontowymi i wyświetlaczem kotła.

Sterownik został zaprojektowany specjalnie dla kotłów z technologią HeatMaster – tank-in-tank, gdzie występuje intensywna dynamika temperatur i częsta zmiana trybów c.o./c.w.u.

Zastosowanie

Sterownik ESYS w tej wersji jest stosowany w modelach:

• HeatMaster 25C V13

• HeatMaster 25C V14

Występuje również w kilku kotłach Prestige MK3, ale wersja do HeatMaster 25C ma specyficzne parametry i oprogramowanie, dlatego nie jest wymienna 1:1 ze wszystkimi ESYS z innych modeli.

Budowa i cechy techniczne

• Płyta elektroniczna z mikroprocesorem i oprogramowaniem ACV

• Dedykowane złącza do:

  • czujników NTC (zasilanie, powrót, c.w.u.),

  • sondy jonizacji,

  • elektrod zapłonu,

  • presostatów wody i spalin,

  • pompy c.o.,

  • pompy ładującej zasobnik,

  • wentylatora / palnika,

  • wejść bezpieczeństwa

• Możliwość współpracy z wyświetlaczem kotła

• Diody sygnalizacyjne do celów diagnostycznych

• Oprogramowanie zoptymalizowane do pracy z zasobnikiem tank-in-tank

• Wysoka odporność na temperaturę i wilgoć (kotły HeatMaster pracują często w trudnych warunkach kotłowni)

Typowe objawy uszkodzenia sterownika ESYS

• całkowity brak reakcji kotła,

• brak zapłonu lub niepełna sekwencja rozruchowa,

• nieprawidłowe odczyty temperatur,

• częste wejście w blokadę palnika,

• błędy komunikacji z czujnikami NTC,

• brak sterowania pompami,

• resetowanie się kotła podczas pracy,

• brak komunikacji z wyświetlaczem.

W kotłach HeatMaster uszkodzenia sterownika bywają spowodowane:

• wilgocią,

• przepięciem,

• zwarciem pomp lub wentylatora,

• długą eksploatacją (10+ lat).

Wymiana sterownika – wskazówki serwisowe

1. Odłączyć zasilanie kotła.

2. Zdjąć panel przedni i uzyskać dostęp do skrzynki sterownika.

3. Oznaczyć przewody (lub wykonać zdjęcie) – układ okablowania jest gęsty.

4. Demontować stary moduł ESYS z szyny montażowej.

5. Zamontować nowy sterownik, podłączyć przewody w odpowiednich miejscach.

6. Uruchomić kocioł, wykonać procedurę testową:

   • pompa c.o.,

   • pompa zasobnika,

   • wentylator / palnik,

   • przełączanie na c.w.u.,

   • kontrola temperatur.

7. Sprawdzić poprawność działania i brak powracających błędów.

Uwagi praktyczne

• W HeatMaster 25C sterownik ESYS jest kluczowym elementem — po awarii kocioł praktycznie nie pracuje.

• Zaleca się montaż ochrony przeciwprzepięciowej, aby wydłużyć jego żywotność.

• Przed diagnozą sterownika należy zawsze sprawdzić:

  • czujniki NTC,

  • pompę ładującą,

  • presostat wody,

  • odczyt jonizacji — często to te elementy powodują błędne działanie, nie sam ESYS.
