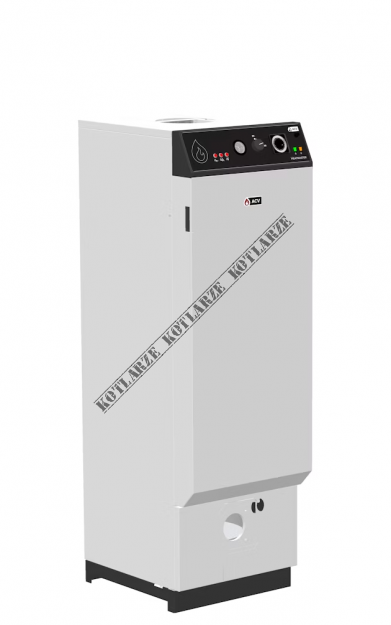

ACV HeatMaster 60 N

Dwufunkcyjny kocioł gazowy. Połączenie konstrukcji "zbiornik w zbiorniku".

  • Model: Heatmaster 60 N
  • Moc grzewcza: 60 kW
  • EAN: 5 400 891 032 299
UMÓW
MONTAŻ

Stojący kocioł HeatMaster® 60 N

  • Zasobnik ciepłej wody ze stali nierdzewnej.
  • Możliwość podłączenia obiegu centralnego ogrzewania.
  • Izolacja ze sztywnego poliuretanu.
  • Obieg czynnika grzewczego z wewnętrzną pompą mieszającą o wysokiej wydajności HEP, naczyniem wzbiorczym, zaworem bezpieczeństwa i presostatem ciśnienia wody.
  • Panel sterowniczy zawiera wyłącznik główny, programator dobowy c.w., ogranicznik temperatury bezpieczeństwa, termostat nastawny oraz termometr.

ACV HeatMaster® 60 N

Szybkie nagrzewanie wody
Szybka odbudowa
Wymagana mała ilość miejsca
Minimalne straty ciepła

Charakterystyka kotła

  • Stojący kocioł inwestycyjny HeatMaster N to doskonałe rozwiązanie dla przemysłu oraz wymagających zastosowań, zapewniające wysoką wydajność i niezawodność. Kocioł dwufunkcyjny sprosta nawet najbardziej wymagającym potrzebom.
  • HeatMaster N został zaprojektowany z myślą o zastosowaniach przemysłowych lub wymianie, dlatego posiada konstrukcję „zbiornik w zbiorniku” z własnym źródłem zasilania gazowego lub olejowego. To unikalne rozwiązanie pozwala na niezależne funkcjonowanie kotła, zapewniając niezawodność i wydajność w różnorodnych warunkach.
  • Kocioł HeatMaster N został wyposażony w zwiększoną powierzchnię ryflowaną. To umożliwia efektywną i szybką wymianę ciepła, co przekłada się na wysoką wydajność i oszczędność energii.
  • Dzięki innowacyjnym rozwiązaniom konstrukcyjnym, kocioł HeatMaster N nie wymaga stosowania anody magnezowej. To oznacza mniejsze koszty konserwacji i większą wygodę użytkowania.

Ekonomia

  • HeatMaster N daje elastyczność w wyborze palnika. Kocioł jest dostępny bez palnika, dając możliwość stosowania zewnętrznych palników gazowych i olejowych.
  • Komora spalania HeatMaster N jest całkowicie zanurzona w wodzie kotłowej, co zapewnia lepszy odbiór ciepła. Dzięki temu, kocioł działa wydajniej i skuteczniej.
  • Kocioł HeatMaster N jest wyposażony w zasobnik ciepłej wody użytkowej typu „zbiornik w zbiorniku”, wykonany ze stali nierdzewnej. To gwarantuje dostęp do dużej ilości ciepłej wody o wysokiej wydajności. Bez względu na potrzeby, możesz polegać na niezawodnym dostarczaniu ciepłej wody.

Schemat kotła

  1. Termostat graniczny 95°C / termometr / Termostat bezpieczeństwa 103°C.
  2. Wlot zimnej wody.
  3. Demontowalna metalowa obudowa.
  4. Izolacja z pianki poliuretanowej.
  5. Pompa HEP.
  6. Tuleja pomiarowa termostatu nastawnego.
  7. Metalowa pokrywa palnika
  8. Palnik (opcja).
  9. Redukcja kominowa.
  10. Metalowa obudowa.
  11. Zasilanie obiegu c.o.
  12. Wylot ciepłej wody
  13. Zasobnik c.w. ze stali nierdzewnej.
  14. Kanały spalin z turbulizatorami.
  15. Zbiornik zewnętrzny ze stali węglowej.
  16. Powrót obiegu c.o.
  17. Zawór spustowy obiegu c.o..
  18. Komora spalania
  19. Podstawa
Dane techniczne
Opis Jednostka HeatMaster®
60 N
Pojemność (całkowita) L 151
Pojemność obieg grzewczy L 68
Pojemność (obieg ciepłej wody) L 83
Pojemność naczynia(ń) przeponowego(wych) L 1x8
Podłączenie do komina Ømm 150
Podłączenie obieg c.o. Ø" 1 1/2 F
Podłączenie obieg c.w.u. Ø" 3/4 M
Podłączenie zaworu bezpieczeństwa Ø" 1/2 M
Maksymalna temperatura pracy °C 90
Strata ciśnienia wody w kotle przy Δt = 20°C mbar 54
Maksymalne ciśnienie serwisowe (obieg c.o.) bar 3
Maksymalne ciśnienie serwisowe (obieg c.w.u) bar 8,6
Waga netto kg 220
Czas podgrzania od 10 do 90°C min 17
Maks. moc cieplna w paliwie (ogrzewanie) 80/60 °C kW 77,7
Maks. moc cieplna w paliwie (ogrzewanie) 50/30 °C kW 69,9
Efficiency at 30% load (EN15502-1) % 96,0
Sprawność (moc maks) 80/60°C % 90,1
Masa NOx (GCV) (EN15502) mg/kWh 83,3
Klasa NOx (EN15502) 5
Maks. moc cieplna (80/60°C) kW 63
Wymiary ACV Heatmaster - przód
Wymiary ACV Heatmaster - bok

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
