ACV HeatMaster 45 TC Evo

Dwufunkcyjny kocioł całkowicie kondensacyjny. Połączenie konstrukcji "zbiornik w zbiorniku" z techniką kondensacji.

  • Model: Heatmaster 45 TC Evo
  • Moc grzewcza: 45 kW
  • Poziom hałasu: 59 dB
  • EAN: 5 400 891 528 426
GWARANCJA
5 lat
UMÓW
MONTAŻ

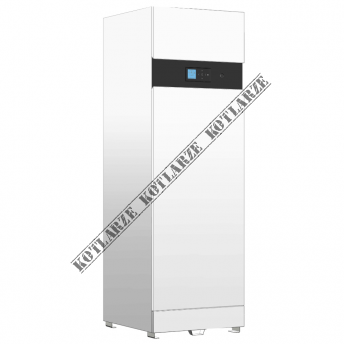

Stojący kocioł kondensacyjny HeatMaster® 45 TC Evo

HeatMaster® 45 TC (Total Condensing) Evo łączy unikalną technologię ACV “zbiornik w zbiorniku” z podwójnym obiegiem grzewczym i kondensacją, dając wyjątkowe korzyści z całkowicie kondensacyjnego kotła dwu funkcyjnego. Schematy połączeń znajdują się również w podręczniku ML Wszystkie modele kotłów HeatMaster® TC Evo są wyposażone w wysokiej wydajności pompę mieszającą oraz palnik modulowany premix powietrze/gaz, o niskiej emisji NOx. Podczas pracy, palnik uruchamia się automatycznie gdy tylko temperatura wody spadnie poniżej nastawionej, a po osiągnięciu wymaganej temperatury automatycznie się wyłącza. Automatyka kotła realizuje również ochronę przeciwmrozową. System załącza pompę centralnego ogrzewania jeżeli temperatura na czujniku NTC1 spadnie poniżej 7°C. Gdy temperatura spadnie poniżej 5°C, system automatycznie uruchamia palnik, który pracuje dopóki wartość temperatury nie przekroczy 15°C. Pompa pracuje jeszcze przez około 10 minut. Funkcja ta może być aktywowana lub wyłączona z wykorzystaniem menu instalatora. Gdy ochrona przeciwmrozowa jest wyłączona, będzie pracowała jedynie pompa. Funkcja ochrony przeciwmrozowej jest dostępna także gdy zainstalowano czujnik temperatury zewnętrznej a pompy aktywują się, gdy temperatura zewnętrzna spadnie poniżej wartości zdefiniowanej w menu instalatora. Aby kocioł mógł realizować ochronę przeciwmrozową, wszystkie zawory przy grzejnikach itp, muszą być otwarte.

Kotły HeatMaster® TC Evo mogą być skonfigurowane do pracy w różnych układach, zarówno w wysokotemperaturowych jak i niskotemperaturowych. Kotły HeatMaster® TC Evo mogą być również instalowane w kaskadzie, z zastosowaniem zewnętrznego sterownika kaskady.

ACV HeatMaster® 45 TC Evo

Szybkie nagrzewanie wody
Szybka odbudowa
Wymagana mała ilość miejsca
Minimalne straty ciepła

Charakterystyka kotła

  • Niezrównane wydatki ciepłej wody.
  • Totalnie kondensacyjny: kondensacja zarówno w trybie ogrzewania jak i produkcji ciepłej wody.
  • Zasobnik ciepłej wody "zbiornik w zbiorniku" ze stali nierdzewnej.
  • Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania.
  • Izolacja ze sztywnego poliuretanu.
  • Nowoczesny sterownik kotła ACVMax.

Ekonomia

  • Wyposażony w pompę elektroniczną klasy A
  • Dla tych kotłów oferujemy specjalne zestawy kominowe
  • Jedno urządzenie zapewnia ciepłą wodę i centralne ogrzewanie, zajmując niecałe 0,5 m2 powierzchni
  • Palnik gazowy o szerokim zakresie modulacji mocy oraz niskiej emisji CO i NOx automatycznie dopasowuje moc do aktualnego zapotrzebowania

Schemat kotła

  1. Koncentryczny wylotu spalin/ wlot powietrza
  2. Rura wylotu spalin
  3. Komora spalania
  4. Wymiennik ciepła ze stali nierdzewnej
  5. Zbiornik do produkcji ciepłej wody „Zbiornik w Zbiorniku” ze stali nierdzewnej
  6. Przegroda separacyjna obwodu pierwotnego
  7. Wstępne podgrzewanie wody
  8. Izolacja
  9. Separator kondensatu + czujnik NTC5 (spaliny)
  10. Pompa obiegowa o wysokiej wydajności
  11. Czujnik NTC2 (powrót CO)
  12. Panel elektryczny (z zapasowymi bezpiecznikami z tyłu)
  13. Dotykowy panel sterowania ACVMax
  14. Przełącznik włącz / wyłącz

Schemat kotła

  1. Tuleja pomiarowa zasobnika CWU z czujnikiem temperatury
  2. Automatyczny odpowietrznik
  3. Rura gazowa
  4. Czujnik NTC1 (zasilanie CO)
  5. Zawór gazu
  6. Zawór bezpieczeństwa CWU / (Zawór nadmiarowy T&P - tylko Wielka Brytania)
  7. Modulowany palnik z mieszaniem wstępnym powietrze/gaz z wentylatorem
  8. Wlot powietrza
  9. Wylot CWU
  10. Rura recyrkulacyjna CWU
Dane techniczne
Opis Jednostka HeatMaster® TC Evo
25 35 45 70 85 120
G20/G25 G31 G20/G25 G31 G20/G25 G31 G20/G25 G31 G20/G25 G31 G20/G25 G31
Moc cieplna w paliwie (PCI) Max kW 25,0 25,0 35,0 35,0 45,0 45,0 69,9 69,9 85,0 85,0 115,0 115,0
Min kW 5,0 5,0 7,0 7,0 9,0 9,0 21,5 21,5 21,0 21,0 23,2 23,2
Moc cieplna 100% (80/60°C) kW 24,3 24,3 34,1 34,1 44,1 44,1 68,0 68,0 82,9 82,9 111,7 111,7
(50/30°C) kW 26,0 26,0 36,4 36,4 46,8 46,8 74,0 74,0 89,9 89,9 121,7 121,7
Sprawność przy 100% (80/60°C) % 97,3 97,3 97,9 97,9 98,0 98,0 97,3 97,3 97,0 97,0 97,0 97,0
(50/30°C) % 103,9 103,9 103,9 103,9 103,9 103,9 105,8 105,8 105,8 105,8 105,8 105,8
Sprawność przy 30% (EN677) % 108,9 108,9 109,5 109,5 109,0 109,0 109,0 109,0 108,0 108,0 108,0 108,0
Sprawność spalania przy 100% % 98,2 98,2 98,2 98,2 97,9 97,9 98,1 98,1 98,0 98,0 97,5 97,5
NOx (Klasa 6) EN15502-1+A1:2016 Moc max mg/kWh 64 x 55 x 53 x 65 x 48 x 60,7 x
Moc min mg/kWh 12 x 12 x 21 x 23 x 26 x 24,1 x
Średnio mg/kWh 24,6 x 29,5 x 33,2 x 33,1 x 29,3 x 39,8 x
CO Moc max ppm 27 x 48 x 63 x 34 x 51 x 50 x
Moc min ppm 6 x 4 x 4 x 7 x 6 x 4 x
CO2 Moc max %CO2 8,8 10,1 9,2/8,9 10,7 9,0 10,7 9,0 10,6 8,8/9,2 10,8 9,2 10,6
Moc min %CO2 8,3 9,3 8,8/8,4 10,2 8,4 10,1 8,4 10,0 8,3/8,4 10,0 8,6 10,0
Zużycie gazu G20/G25 20 mbar m3/h 2,66 x 3,64 x 4,67 x 7,2 x 8,6 x 12,0 x
25 mbar m3/h 2,96 x 4,23 x 5,6 x 8,3 x 10,0 x 14,0 x
Zużycie gazu G31
30/37/50 mbar		 m3/h x 0,98 x 1,4 x 1,77 x 2,77 x 3,37 x 4,68
kg/h x 1,9 x 2,7 x 3,5 x 5,4 x 6,6 x 8,9
Temp. spalin Nominalna °C 57,7 57,7 58,2 58,2 64,1 64,1 60 60 62 62 64,6 64,6
Max °C 120 120 120 120 120 120 120 120 120 120 120 120
Min °C 32,9 32,9 29,2 29,2 30,1 30,1 29,0 29,0 28,7 28,7 28,7 28,7
Średnia temp. spalin
tryb c.w.		 °C 52,6 52,6 52,6 52,6 52,6 52,6 51,0 51,0 51,0 51,0 51,0 51,0
Masa spalin (nadmiar powietrza 1.3) Nominalna g/s 11,6 11,6 15,5 15,5 21,1 20,1 31,6 31,6 30,8 37,8 50,8 49,8
Moc max g/s 2,45 2,54 3,26 3,28 4,36 4,25 10,19 9,98 10,19 9,98 12,14 11,5
Straty postojowe ∆T = 45 K W 124 124 124 124 124 124 164 164 164 164 164 164
∆T = 30 K W 79 79 79 79 79 79 110 110 110 110 110 110
Wymiary ACV Heatmaster - przód
Wymiary ACV Heatmaster - bok

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
