ACV HeatMaster 200 N

Dwufunkcyjny kocioł gazowy. Połączenie konstrukcji "zbiornik w zbiorniku".

  • Model: Heatmaster 200 N
  • Moc grzewcza: 154kW
  • EAN: 5 400 891 032 343
UMÓW
MONTAŻ

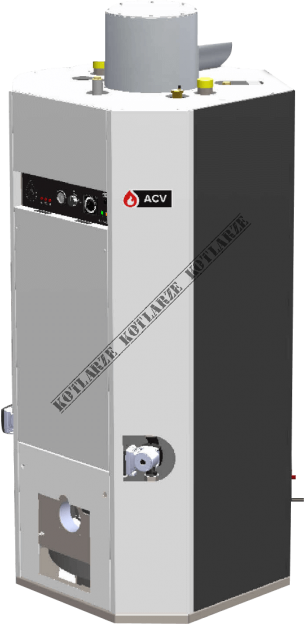

Stojący kocioł HeatMaster® 200 N

  • Zasobnik ciepłej wody ze stali nierdzewnej.
  • Możliwość podłączenia obiegu centralnego ogrzewania.
  • Izolacja ze sztywnego poliuretanu.
  • Obieg czynnika grzewczego z wewnętrzną pompą mieszającą o wysokiej wydajności HEP, naczyniem wzbiorczym, zaworem bezpieczeństwa i presostatem ciśnienia wody.
  • Panel sterowniczy zawiera wyłącznik główny, programator dobowy c.w., ogranicznik temperatury bezpieczeństwa, termostat nastawny oraz termometr.

ACV HeatMaster® 200 N

Szybkie nagrzewanie wody
Szybka odbudowa
Wymagana mała ilość miejsca
Minimalne straty ciepła

Charakterystyka kotła

  • Stojący kocioł inwestycyjny HeatMaster N to doskonałe rozwiązanie dla przemysłu oraz wymagających zastosowań, zapewniające wysoką wydajność i niezawodność. Kocioł dwufunkcyjny sprosta nawet najbardziej wymagającym potrzebom.
  • HeatMaster N został zaprojektowany z myślą o zastosowaniach przemysłowych lub wymianie, dlatego posiada konstrukcję „zbiornik w zbiorniku” z własnym źródłem zasilania gazowego lub olejowego. To unikalne rozwiązanie pozwala na niezależne funkcjonowanie kotła, zapewniając niezawodność i wydajność w różnorodnych warunkach.
  • Kocioł HeatMaster N został wyposażony w zwiększoną powierzchnię ryflowaną. To umożliwia efektywną i szybką wymianę ciepła, co przekłada się na wysoką wydajność i oszczędność energii.
  • Dzięki innowacyjnym rozwiązaniom konstrukcyjnym, kocioł HeatMaster N nie wymaga stosowania anody magnezowej. To oznacza mniejsze koszty konserwacji i większą wygodę użytkowania.

Ekonomia

  • HeatMaster N daje elastyczność w wyborze palnika. Kocioł jest dostępny bez palnika, dając możliwość stosowania zewnętrznych palników gazowych i olejowych.
  • Komora spalania HeatMaster N jest całkowicie zanurzona w wodzie kotłowej, co zapewnia lepszy odbiór ciepła. Dzięki temu, kocioł działa wydajniej i skuteczniej.
  • Kocioł HeatMaster N jest wyposażony w zasobnik ciepłej wody użytkowej typu „zbiornik w zbiorniku”, wykonany ze stali nierdzewnej. To gwarantuje dostęp do dużej ilości ciepłej wody o wysokiej wydajności. Bez względu na potrzeby, możesz polegać na niezawodnym dostarczaniu ciepłej wody.

Schemat kotła

  1. Wylot spalin poziomy
  2. Tuleja pomiarowa z czujnikiem c.w.u.
  3. Wylot ciepłej wody użytkowej
  4. Kanały spalin
  5. Zasobnik c.w.u. ze stali nierdzewnej
  6. Zbiornik zewnętrzny ze stali węglowej
  7. Komora spalania
  8. Pianka izolacyjna
  9. Drzwi kotła
  10. Pompa mieszająca (2x)
  11. Presostat
  12. Automatyczny odpowietrznik
  13. Wlot zimnej wody + rurka wgłębna
  14. Zasilanie obiegu c.o.
  15. Powrót obiegu c.o.
Dane techniczne
Opis Jednostka HeatMaster®
200 N
Paliwo Gaz/Olej
Moc cieplna w paliwie - PCII kW 154
Nominalna moc cieplna (80/60°C) kW 141,7
Pojemność całkowita L 641
Pojemność obiegu c.o. L 241
Podłączenia obiegu c.o. Ø 2"
Podłączenia obiegu c.w.u. Ø 2"
Spadek ciśnienia hydraulicznego kotła przy Δt = 20°C mbar 118
Podłączenie do komina Ømm 250
Waga - pusty kg 628
Maksymalna temperatura pracy °C 87
Maksymalne ciśnienie pracy - obieg c.o. bar 3
Maksymalne ciśnienie pracy - obieg c.w.u. bar 8,6
Napięcie zasilania V 230
Ochrona IP 30
WYDAJNOŚĆ CIEPŁEJ WODY (Warunki pracy: czynnik grzewczy 90°C, zimna woda 10°C)
Wydajność szczytowa przy 40°C L/10’ 1570
Wydajność pierwszej godziny przy 40°C L/60’ 4920
Wydajność ciągła przy 40°C L/h 4020
Wydajność szczytowa przy 45°C L/10’ 1350
Wydajność pierwszej godziny przy 45°C L/60’ 4221
Wydajność ciągła przy 45°C L/h 3446
Wydajność szczytowa przy 60°C L/10’ 915
Wydajność pierwszej godziny przy 60°C L/60’ 2925
Wydajność ciągła przy 60°C L/h 2412
Wymiary ACV Heatmaster - przód

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
