ACV HeatMaster 100 N

Dwufunkcyjny kocioł gazowy. Połączenie konstrukcji "zbiornik w zbiorniku".

  • Model: Heatmaster 100 N
  • Moc grzewcza: 107 kW
  • EAN: 5 400 891 032 336
UMÓW
MONTAŻ

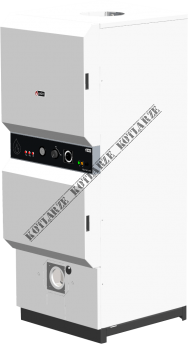

Stojący kocioł HeatMaster® 100 N

  • Zasobnik ciepłej wody ze stali nierdzewnej.
  • Możliwość podłączenia obiegu centralnego ogrzewania.
  • Izolacja ze sztywnego poliuretanu.
  • Obieg czynnika grzewczego z wewnętrzną pompą mieszającą o wysokiej wydajności HEP, naczyniem wzbiorczym, zaworem bezpieczeństwa i presostatem ciśnienia wody.
  • Panel sterowniczy zawiera wyłącznik główny, programator dobowy c.w., ogranicznik temperatury bezpieczeństwa, termostat nastawny oraz termometr.

ACV HeatMaster® 100 N

Szybkie nagrzewanie wody
Szybka odbudowa
Wymagana mała ilość miejsca
Minimalne straty ciepła

Charakterystyka kotła

  • Stojący kocioł inwestycyjny HeatMaster N to doskonałe rozwiązanie dla przemysłu oraz wymagających zastosowań, zapewniające wysoką wydajność i niezawodność. Kocioł dwufunkcyjny sprosta nawet najbardziej wymagającym potrzebom.
  • HeatMaster N został zaprojektowany z myślą o zastosowaniach przemysłowych lub wymianie, dlatego posiada konstrukcję „zbiornik w zbiorniku” z własnym źródłem zasilania gazowego lub olejowego. To unikalne rozwiązanie pozwala na niezależne funkcjonowanie kotła, zapewniając niezawodność i wydajność w różnorodnych warunkach.
  • Kocioł HeatMaster N został wyposażony w zwiększoną powierzchnię ryflowaną. To umożliwia efektywną i szybką wymianę ciepła, co przekłada się na wysoką wydajność i oszczędność energii.
  • Dzięki innowacyjnym rozwiązaniom konstrukcyjnym, kocioł HeatMaster N nie wymaga stosowania anody magnezowej. To oznacza mniejsze koszty konserwacji i większą wygodę użytkowania.

Ekonomia

  • HeatMaster N daje elastyczność w wyborze palnika. Kocioł jest dostępny bez palnika, dając możliwość stosowania zewnętrznych palników gazowych i olejowych.
  • Komora spalania HeatMaster N jest całkowicie zanurzona w wodzie kotłowej, co zapewnia lepszy odbiór ciepła. Dzięki temu, kocioł działa wydajniej i skuteczniej.
  • Kocioł HeatMaster N jest wyposażony w zasobnik ciepłej wody użytkowej typu „zbiornik w zbiorniku”, wykonany ze stali nierdzewnej. To gwarantuje dostęp do dużej ilości ciepłej wody o wysokiej wydajności. Bez względu na potrzeby, możesz polegać na niezawodnym dostarczaniu ciepłej wody.

Schemat kotła

  1. Wlot zimnej wody
  2. Presostat niskiego ciśnienia wody c.o.
  3. Przeponowe naczynie wzbiorcze c.o. (x2)
  4. Pompa mieszająca wysokiej wydajności
  5. Izolacja z pianki poliuretanowej
  6. Redukcja kominowa z wylotem pionowym
  7. Kanały spalin
  8. Zasobnik c.w.u. ze stali nierdzewnej
  9. Zbiornik zewnętrzny obiegu c.o.
  10. Komora spalania
  11. Drzwi kotła
  12. Wylot ciepłej wody użytkowej
Dane techniczne
Opis Jednostka HeatMaster®
70 N 100 N
Paliwo Gaz/Olej Gaz/Olej
Moc cieplna w paliwie - PCII kW 69,9 107
Nominalna moc cieplna (80/60°C) kW 63 96,3
Pojemność całkowita L 239 290
Pojemność obiegu c.o. L 108 160
Podłączenia obiegu c.o. Ø 1 1/2" 1 1/2"
Podłączenia obiegu c.w.u. Ø 1" 1"
Spadek ciśnienia hydraulicznego kotła przy Δt = 20°C mbar 46 83
Podłączenie do komina Ømm 150 150
Wymiar A mm 1743 2093
Waga - pusty kg 285 320
Maksymalna temperatura pracy °C 87 87
Maksymalne ciśnienie pracy - obieg c.o. bar 33
Maksymalne ciśnienie pracy - obieg c.w.u. bar 8,6 8,6
Napięcie zasilania V 230 230
Ochrona IP 30 30
WYDAJNOŚĆ CIEPŁEJ WODY (Warunki pracy: czynnik grzewczy 90°C, zimna woda 10°C)
Wydajność szczytowa przy 40°C L/10’ 646 898
Wydajność pierwszej godziny przy 40°C L/60’ 2133 3168
Wydajność ciągła przy 40°C L/h 1835 2776
Wydajność szczytowa przy 45°C L/10’ 543 774
Wydajność pierwszej godziny przy 45°C L/60’ 1794 2676
Wydajność ciągła przy 45°C L/h 1573 2379
Wydajność szczytowa przy 60°C L/10’ 346 510
Wydajność pierwszej godziny przy 60°C L/60’ 1219 1811
Wydajność ciągła przy 60°C L/h 1101 1665
Wymiary ACV Heatmaster - przód

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
