ACV Delta 25 - palnik gazowy BG 2000 S 25

  • Dodaj recenzję:
  • Kod: 785744
  • Producent: ACV
  • Kod producenta: 5 400 891 008 904
  • Dostępność: Dostępny  (1 szt.)

  • szt.
  • Cena brutto: 4 804,38 zł 3 906,00 zł

Palnik wyposażony w zawór gazowy, dyszę Venturiego, elektroniczny sterownik, wentylator oraz elektrody: zapłonową i jonizacyjną

  • Model: BG 2000-S
  • Moc grzewcza: 107kW
  • EAN: 5 400 891 009 000
UMÓW
MONTAŻ

Palnik gazowy BG 2000 S

  • Poprzez ostrożną nastawę ciśnienia różnicowego, stosunek mieszanki powietrze - gaz pozostaje stały, niezależnie od prędkości obrotowej wentylatora.
  • Dokonaj pomiaru spalania za pomocą analizatora spalin.
  • Dokonaj nastawy % CO2 zgodnie z danymi podanymi w tabeli poprzez przekręcenie śruby regulacji przepływu gazu (1): przeciwnie do ruchu wskazówek zegara by zwiększyć przepływ (wzrost %CO2), zgodnie z ruchem wskazówek zegara by zmniejszyć przepływ (spadek % CO2).
ACV Delta Pro S 55

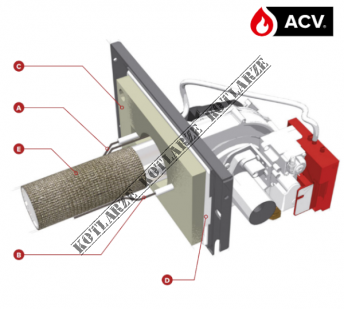

Schemat budowy palnika

  1. Rura palnika
  2. Elektroda zapłonowa
  3. Zawór gazowy (2x)
  4. Dysza Venturiego (2x)
  5. Uszczelka płyty palnika
  6. Izolacja płyty palnika
  7. Elektroda jonizacyjna
  8. Wentylator
ACV Bg 2000 S

Schemat budowy kotła

  1. Otwór inspekcyjny
  2. Płyta palnika
  3. Wtyczka palnika
  4. Regulacja obrotów wentylatora
  5. Wtyczka zasilania wentylatora
  6. Sterownik palnika
  7. Zasilanie gazem
  8. Adapter do podłączenia przewodu powietrznego
ACV Bg 2000 S

Zapłon i kontrola płomienia

Sterownik palnika dokonuje zapłonu poprzez wytworzenie iskry na elektrodzie zapłonowej, utrzymuje także płomień gdy zawór gazowy jest otwarty dzięki pomiarowi prądu na elektrodzie jonizacyjnej.

ACV BG 2000 S zapłon i kontrola płomienia

Serwisowanie

  • Po zdjęciu palnika, sprawdź stan elektrod: zapłonowej i jonizacyjnej, izolacji i uszczelki płyty palnika. Wymień jeśli to konieczne.
  • Sprawdź stan głowicy palnika.
  • Zainstaluj palnik.
  • Sprawdź podłączenie gazu i szczelność połączeń.
  • Uruchom palnik i wykonaj analizę spalin.
ACV BG 2000 S Zasada działania
Wymiar A (mm) Wymiar B (mm) Wymiar C (mm)
BG 2000-S / 25 228 209 307
BG 2000-S / 35 HM 30 N 290 228 248
BG 2000-S / 45 228 209 307
BG 2000-S / 55 317 209 307
BG 2000-S / 60 317 228 248
BG 2000-S / 70 317 248 342
BG 2000-S / 100 376 248 342
ACV BG 2000 S Wymiary

Gwarancją długiej, bezpiecznej i prawidłowej pracy urządzenia jest dokonywanie corocznego przeglądu przez autoryzowany serwis.
